1.一种硫掺杂氮化硼纳米片的制备方法，包括以下步骤:(1)活化氮化硼纳米片的制备：

通过旋转超声剥离制备的方法批量化制备出六方氮化硼纳米片，通过羟基化作用得到活性氮化硼纳米片；

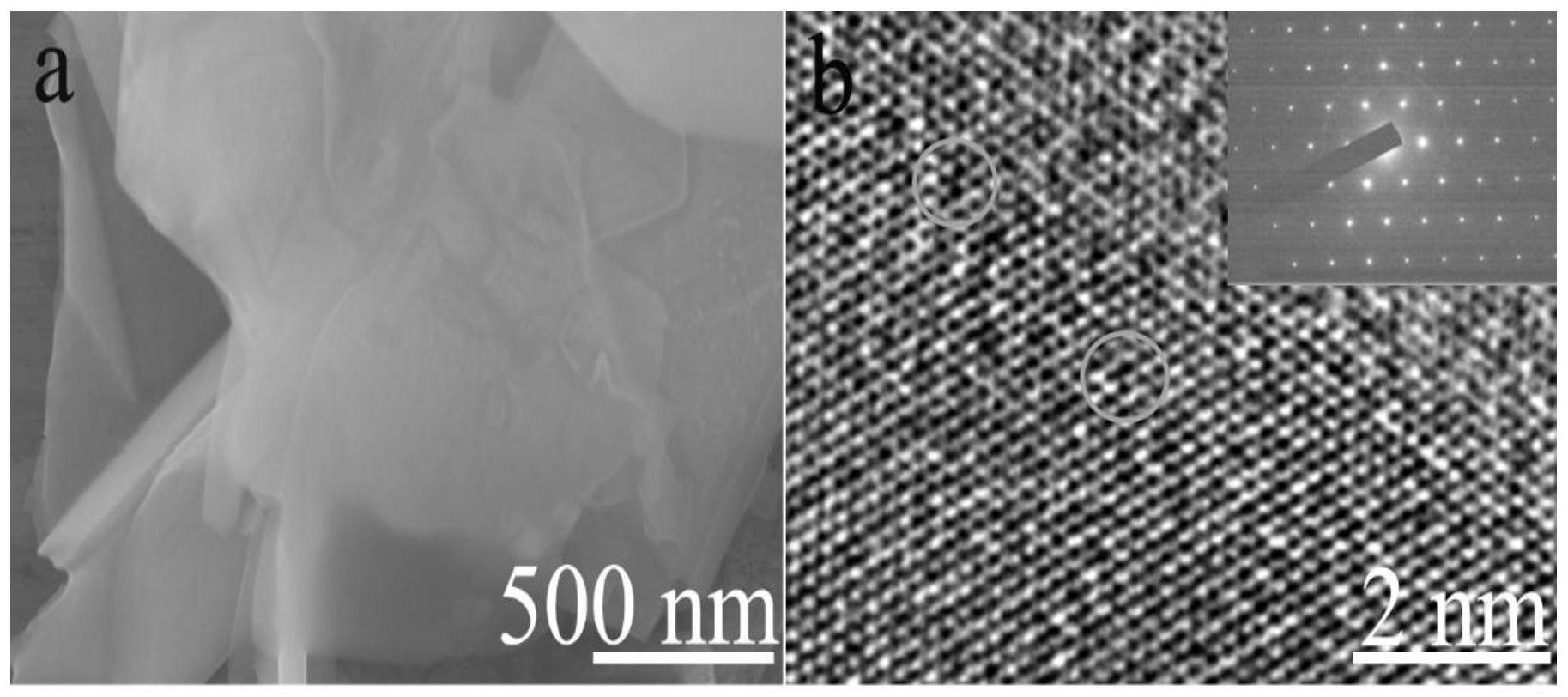

(2)硫掺杂氮化硼纳米片的制备：

采用双热源真空管式炉，在保护气氛下，将硫磺粉与步骤(1)中得到HO-BNNS按照质量比为1：1-100:1，分别置于管式炉的前置加热区和后置加热区，前置加热区温度设定为200-

500℃，后置加热区温度设定为600-1000℃，反应时间设定为0.1-10h。

2.根据权利要求1所述的硫掺杂氮化硼纳米片的制备方法，其特征是，所述保护气氛为氩气、氮气或氨气中的一种。

3.根据权利要求1所述的硫掺杂氮化硼纳米片的制备方法，其特征是，该方法用于氮化硼陶瓷工艺品，使其具有光催化功能。
