1.一种道路路面清洁装置，该装置具体用于高速公路，其特征在于包括直线段单元、曲线段单元、控制装置、监控装置、液压装置、供水系统、远程计算机；

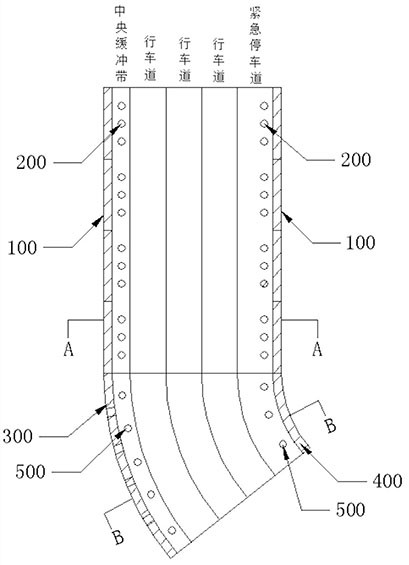

直线段单元包括第一吸污装置(200)和若干第一护栏罩单元(100)；

若干段第一护栏罩单元(100)设置于单向直线段道路两侧且为对称设置；每个第一护栏罩单元(100)均包括一个第一矩形框(101)、一个第一弧形板(102)、两个第一侧封板(103)、若干个第一液压柱(104)、若干个第一铰接件(105)、若干个第一喷水嘴(106)，第一矩形框(101)的顶梁和底梁分别连接第一弧形板(102)的两直线边，第一侧封板(103)设置于第一矩形框(101)及第一弧形板(102)的两侧，第一侧封板(103)设置为半圆形结构，该半圆形结构的弧形边与第一弧形板(102)的弧形边形状相吻合且连接在一起，该半圆形结构的直线边与第一矩形框(101)的侧梁形状相吻合且连接在一起，第一液压柱(104)的缸体端铰接在地面上，第一液压柱(104)的伸出端铰接在第一弧形板(102)上，第一矩形框(101)的底梁通过第一铰接件(105)铰接在地面上，第一喷水嘴(106)设置在第一弧形板(102)的内侧面上；

第一吸污装置(200)包括第一吸污口(201)、第一吸污竖向管(203)、第一吸污轴向管(202)、第一吸污横向管(204)、第一收集箱(205)、第一风机(207)，该第一吸污口(201)呈两列设置于路面上且分别位于中央缓冲带和紧急停车带，该两列第一吸污口(201)分别对应道路两侧的第一护栏罩单元(100)，第一吸污竖向管(203)、第一吸污轴向管(202)、第一吸污横向管(204)均埋设在道路中，第一吸污竖向管的上口与第一吸污口(201)相连通，第一吸污竖向管的下口与第一吸污轴向管(202)相连通，第一吸污轴向管(202)的一端封闭、另一端与第一吸污横向管(204)相连通，第一吸污横向管(204)一端封闭、另一端伸入第一收集箱(205)内，第一收集箱(205)通过管道连通第一风机(207)且该管道中设置有过滤装置，第一吸污轴向管(202)沿道路轴线方向布置，第一吸污横向管(204)沿道路横向布置；

曲线段单元包括第二吸污装置(500)、若干第二护栏罩单元(300)、若干第三护栏罩单元(400)；

若干第二护栏罩单元(300)设置于单向曲线段道路的外弧侧；每个第二护栏罩单元(300)包括若干个第二框罩部(301)与若干个第二弹性罩部(302)，第二框罩部(301)与第二弹性罩部(302)交替设置，且每个第二护栏罩单元(300)的两端部设置为第二框罩部(301)；

每一个第二框罩部(301)均包括一个第二矩形框(3011)、一个第二弧形板(3012)、若干个第二液压柱(3014)、若干个第二铰接件(3015)、若干个第二喷水嘴(3016)，位于第二护栏罩单元(300)两端部的两个第二框罩部(301)的远离第二护栏罩单元(300)中心的一侧还各设置有一个第二侧封板(3013)，第二矩形框(3011)的顶梁和底梁分别连接第二弧形板(3012)的两直线边，第二侧封板(3013)设置于第二矩形框(3011)及第二弧形板(3012)的侧部，第二侧封板(3013)设置为半圆形结构，该半圆形结构的弧形边与第二弧形板(3012)的弧形边形状相吻合且连接在一起，该半圆形结构的直线边与第二矩形框(3011)的侧梁形状相吻合且连接在一起，第二液压柱(3014)的缸体端铰接在地面上，第二液压柱(3014)的伸出端铰接在第二弧形板(3012)上，第二矩形框(3011)的底梁通过第二铰接件(3015)铰接在地面上，第二喷水嘴(3016)设置在第二弧形板(3012)的内侧面上；第二弹性罩部(302)设置在相邻两个第二框罩部(301)之间，该第二弹性罩部(302)呈弧形板状，且该第二弹性罩部(302)两侧部的弧形边与其两侧的第二框罩部(301)的第二弧形板(3012)的弧形边形状相吻合且连接在一起，该第二弹性罩部(302)可以设置为弹性橡胶材料；相邻两个第二框罩部(301)布置时呈一定的夹角，使单个第二护栏罩单元(300)在布置时大抵适应道路的曲率；

若干第三护栏罩单元(400)设置于单向曲线段道路的内弧侧；每个第三护栏罩单元(400)包括若干个第三框罩部(401)与若干个第三弹性罩部(402)，第三框罩部(401)与第三弹性罩部(402)交替设置，且每个第三护栏罩单元(400)的两端部设置为第三框罩部(401)；

每一个第三框罩部(401)均包括一个第三矩形框(4011)、一个第三弧形板(4012)、若干个第三液压柱(4014)、若干个第三铰接件(4015)、若干个第三喷水嘴(4016)，位于第三护栏罩单元(400)两端部的两个第三框罩部(401)的远离第三护栏罩单元(400)中心的一侧还各设置有一个第三侧封板(4013)，第三矩形框(4011)的顶梁和底梁分别连接第三弧形板(4012)的两直线边，第三侧封板(4013)设置于第三矩形框(4011)及第三弧形板(4012)的侧部，第三侧封板(4013)设置为半圆形结构，该半圆形结构的弧形边与第三弧形板(4012)的弧形边形状相吻合且连接在一起，该半圆形结构的直线边与第三矩形框(4011)的侧梁形状相吻合且连接在一起，第三液压柱(4014)的缸体端铰接在地面上，第三液压柱(4014)的伸出端铰接在第三弧形板(4012)上，第三矩形框(4011)的底梁通过第三铰接件(4015)铰接在地面上，第三喷水嘴(4016)设置在第三弧形板(4012)的内侧面上；第三弹性罩部(402)设置在相邻两个第三框罩部(401)之间，该第三弹性罩部(402)呈弧形板状，且该第三弹性罩部(402)两侧部的弧形边与其两侧的第三框罩部(401)的第三弧形板(4012)的弧形边形状相吻合且连接在一起，该第三弹性罩部(402)可以设置为弹性橡胶材料；相邻两个第三框罩部(401)布置时呈一定的夹角，使单个第三护栏罩单元(400)在布置时大抵适应道路的曲率；

第二吸污装置(500)包括第二吸污口(501)、第二吸污竖向管(503)、第二吸污轴向管(502)、第二吸污横向管(504)、第二收集箱(505)、第二风机(507)，该第二吸污口(501)呈两列设置于路面上且分别位于中央缓冲带和紧急停车带，该两列第二吸污口(501)分别对应第二护栏罩单元(300)和第三护栏罩单元(400)，第二吸污竖向管(503)、第二吸污轴向管(502)、第二吸污横向管(504)均埋设在道路中，第二吸污竖向管的上口与第二吸污口(501)相连通，第二吸污竖向管的下口与第二吸污轴向管(502)相连通，第二吸污轴向管(502)的一端封闭、另一端与第二吸污横向管(504)相连通，第二吸污横向管(504)一端封闭、另一端伸入第二收集箱(505)内，第二收集箱(505)通过管道连通第二风机(507)且该管道中设置有过滤装置，第二吸污轴向管(502)沿道路轴线方向布置，第二吸污横向管(504)沿道路横向布置；

监控装置用于监控路面状况，并将监控画面发送到远程计算机；

远程计算机用于接收监控装置发送的监控画面，并远程遥控控制装置；

控制装置用于接收远程计算机的指令，并控制液压装置、供水系统、第一风机(207)、第二风机(507)工作；

液压装置用于驱动第一液压柱(104)、第二液压柱(3014)、第三液压柱(4014)；

供水系统用于为第一喷水嘴(106)、第二喷水嘴(3016)、第三喷水嘴(4016)供水。

2.根据权利要求1所述的道路路面清洁装置，其特征在于：还包括用于在非工作状态封闭第一吸污口201和/或第二吸污口501并在工作状态打开的封闭盖板，所述控制装置控制该封闭盖板的开合。

3.根据权利要求2所述的道路路面清洁装置，其特征在于：还包括警示装置，所述控制装置控制该警示装置，所述警示装置用于发出警示信号，所述警示装置可以设置为警示灯。

4.根据权利要求3所述的道路路面清洁装置，其特征在于：相邻的第一护栏罩单元(100)与第二护栏罩单元(300)或第三护栏罩单元(400)相距2 3cm。

~

5.根据权利要求4所述的道路路面清洁装置，其特征在于：同侧相邻两个第一护栏罩单元(100)相距2 3cm，同侧相邻两个第二护栏罩单元(300)相距2 3cm，同侧相邻两个第三护~ ~栏罩单元(400)相距2 3cm。

~

6.根据权利要求3所述的道路路面清洁装置，其特征在于：第一吸污装置(200)还包括第一辅助输送装置(206)，第一辅助输送装置(206)设置于第一吸污轴向管(202)中，第二吸污装置(500)还包括第二辅助输送装置(506)，第二辅助输送装置(506)设置于第二吸污轴向管(502)中。

7.根据权利要求5-6所述的道路路面清洁装置，其特征在于：第一吸污轴向管(202)、第二吸污轴向管(502)设置有一定坡度。
