1.一种N-二茂铁基甲基-3-氨基-1,2,4-三氮唑含能过渡金属配合物，其特征在于该配合物的结构如下所示：式中M代表Cu、Zn、Mn、Ni、Co、Cd或Fe，L为1H,1'H-(5,5'-双四唑)-1,1'-二醇二价阴离子，x为0～3的整数。

2.一种权利要求1所述的N-二茂铁基甲基-3-氨基-1,2,4-三氮唑含能过渡金属配合物的制备方法，其特征在于：将二价金属盐溶解于蒸馏水中，在60～70℃条件下向其中同时滴加N-二茂铁基甲基-3-氨基-1,2,4-三氮唑的无水乙醇溶液和1,1'-二羟基-5,5'-联四唑二钠盐四水合物的水溶液，滴加完后恒温搅拌反应3～5小时，过滤，用无水乙醇、蒸馏水洗涤，真空干燥，得到N-二茂铁基甲基-3-氨基-1,2,4-三氮唑含能过渡金属配合物；

上述的二价金属盐为铜、锌、锰、镍、钴、镉中任意一种的高氯酸盐或氯化亚铁。

3.根据权利要求2所述的N-二茂铁基甲基-3-氨基-1,2,4-三氮唑含能过渡金属配合物的制备方法，其特征在于：所述的二价金属盐与N-二茂铁基甲基-3-氨基-1,2,4-三氮唑、1,

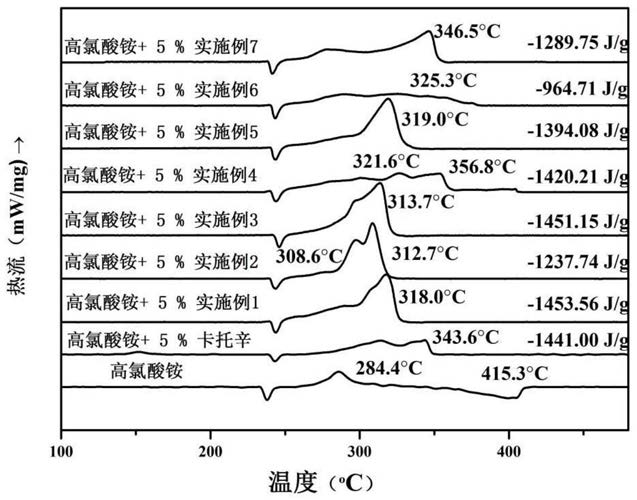

1'-二羟基-5,5'-联四唑二钠盐四水合物的摩尔比为1:2～2.5:1。
