1.一种检测组蛋白乙酰转移酶的电化学发光法拉第笼免疫传感器，其特征在于该电化学发光免疫传感器通过以下方法构建的：

首先，制备捕获单元：合成磁性氧化石墨烯nanoFe3O4@GO，依次用EDC/NHS溶液、HCl处理，随后与捕获抗体Ab1结合，混合均匀，常温孵育，最后加入BSA封闭GO表面的非特异性结合位点获得捕获单元Ab1-nanoFe3O4@GO。其次，制备信号单元：识别抗体Ab2连接DNA四面体中，合成四面体-Ab2；再合成纳米金(AuNPs)，使之与氧化石墨烯形成复合物GO@AuNPs，随后与四面体-Ab2结合，再加入Ru发光体，制得信号单元。最后，制备法拉第笼免疫传感器：取Ab1-nanoFe3O4@GO滴涂于MGCE表面，得Ab1-nanoFe3O4@GO/MGCE，记为电极a；取p300溶液滴涂于Ab1-nanoFe3O4@GO/MGCE，得p300/Ab1-nanoFe3O4@GO/MGCE，记为电极b；再取Ru-GO@AuNPs-四面体-Ab2溶液滴涂于p300/Ab1-nanoFe3O4@GO/MGCE，得Ru-GO@AuNPs-四面体-Ab2/p300/Ab1-nanoFe3O4@GO/MGCE，记为电极c，即为电化学发光法拉第笼免疫传感器。

2.如权利要求1所述的电化学发光法拉第笼免疫传感器，其特征是，制备氧化石墨烯nanoFe3O4@GO的具体方法是：取20～60mg氧化石墨烯(GO)于20～60mL二次水中，超声15～

45min后，加入25～75mL上述铁离子混合溶液，快速搅拌，将上述混合溶液温度升至75～95℃，在快速搅拌回流状态下，逐滴加入20～30％氨水(NH4OH)至溶液pH为10，并反应30～

60min，溶液颜色由棕色变为黑色，冷却至室温后，利用所得混合物的磁性，二次水反复清洗，直至上清液pH为中性，得到nanoFe3O4@GO溶液，用PBS(0.1M，pH7.4)定容至10～30mL，得浓度2mg/mL nanoFe3O4@GO的分散液。

3.如权利要求1、2所述的电化学发光法拉第笼免疫传感器，其特征是，合成捕获单元(Ab1-nanoFe3O4@GO)的具体方法是：取25～75μL合成的nanoFe3O4@GO于200μL离心管中，加入

25～75μL新制备的(1-(3-二甲氨基丙基)-3-乙基碳二亚胺盐酸盐)N-羟基琥珀酰亚胺(EDC/NHS)溶液(100μM/10μM)，混合均匀后，滴加0.1M HCl至上述溶液pH为5.0；常温孵育

0.5～1.5h，使GO表面形成稳定的活性酯层；基于磁性，用水快速洗涤直至上清液为中性；然后加入25～75μL 0.5×10-3～1.5×10-3mg/mL组蛋白乙酰转移酶第一抗体(Ab1)溶液，混合均匀，常温孵育2～6h；最后加入25～75μL 2wt％牛血清蛋白(BSA)，孵育0.5～1.5h，目的是封闭GO表面的非特异性结合位点；利用磁性，水洗三次，即可获得捕获单元Ab1-nanoFe3O4@GO。

4.如权利要求1所述的电化学发光法拉第笼免疫传感器，其特征是，合成纳米金(AuNPs)的具体方法是：将氯金酸(HAuCl4)(0.005～0.015M，0.125～0.375mL)，十六烷基三甲基溴化铵(CTAB)(0.05～0.15M，0.5～1.5mL)与水(7.05～10.05mL)混合，向反应混合物中加入抗坏血酸(0.05～0.15M，0.5～1.5mL)，然后加入氢氧化钠(0.05～0.15M，0.5～

1.5mL)。将溶液震荡1～3min，静置1～3h。然后得到CTAB包覆的AuNPs，7000rpm离心10min，纯化后分散在10mL超纯水中。

5.如权利要求1、4所述的电化学发光法拉第笼免疫传感器，其特征是，合成纳米金/氧化石墨烯复合材料(GO@AuNPs)的具体方法是：取2～6mg GO加入到0.5～1.5mL上述AuNPs溶液中，超声分散0.5～1.5h，得GO@AuNPs，随后静置15～45min备用。

6.如权利要求1所述的电化学发光法拉第笼免疫传感器，其特征是，合成DNA四面体-第二抗体(DNA四面体-Ab2)的具体方法是：取修饰-NH2的DNA-A链(0.25～0.75μL，10～30μM)，加入组蛋白乙酰转移酶第二抗体溶液(Ab2)(0.5～1.5μL，0.5×10-2～1.5×10-2mg/mL)，同时加入pH为6.0的EDC/NHS偶联试剂(0.5～1.5μL，100μM/10μM)，室温下震摇1h，再超滤3次，得到纯度较高的DNA-A链-Ab2复合物。另将DNA-B链(0.25～0.75μL，10～30μM)、DNA-C链(0.25～0.75μL，10～30μM)、DNA-D链(0.25～0.75μL，10～30μM)、Tris缓冲液(2.5～7.5μL，溶液组成：20mM Tris，50mM MgCl2，pH8.0)和三(2-羧乙基)膦(TCEP)(0.5～1.5μL，15～

45mM)加入到上述DNA-A链-Ab2复合物溶液中，控制总体积为10μL，在90～100℃下，反应2.5～7.5min，然后4℃迅速降温1min。

7.如权利要求1、4～6所述的电化学发光法拉第笼免疫传感器，其特征是，合成信号单元(Ru-GO@AuNPs-四面体-Ab2)具体方法是：取2.5～7.5μL GO@AuNPs，加入5～15μL四面体-Ab2溶液，震荡1～3min混合均匀，静置过夜，再加入2～6μL浓度为0.5～1.5mg/mL的Ru(phen)3Cl2·H2O溶液混合均匀15～45min，4℃冰箱储存备用。

8.如权利要求1～7所述的电化学发光法拉第笼免疫传感器，其特征是，制备法拉第笼免疫传感器的具体方法是：取Ab1-nanoFe3O4@GO混合液2.5～7.5μL，滴涂于磁性玻碳电极(MGCE)表面，静置0.5～1.5min，得Ab1-nanoFe3O4@GO/MGCE，记为电极a；再取p300溶液2.5～

7.5μL滴涂于Ab1-nanoFe3O4@GO/MGCE表面，37℃下孵育15～45min，得p300/Ab1-nanoFe3O4@GO/MGCE，记为b；最后，取Ru-GO@AuNPs-四面体-Ab22.5～7.5μL滴涂于p300/Ab1-nanoFe3O4@GO/MGCE，37℃静置15～45min得Ru-GO@AuNPs-四面体-Ab2/p300/Ab1-nanoFe3O4@GO/MGCE，记为c，即为所需的电化学发光免疫传感器。

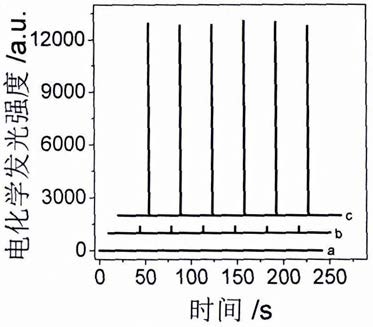

9.如权利要求1～8所述的电化学发光法拉第笼免疫传感器，其特征是，所述的电化学反应的条件如下：电位阶跃计时电流法，脉冲宽度：0.25s；脉冲间隔：30s；初始电压：-1.5V；

脉冲电压：-1.5V。

10.如权利要求1～9所述的电化学发光法拉第笼免疫传感器，其特征是，本发明是基于组蛋白乙酰转移酶p300抗体与p300之间的特异性识别与结合而构建的电化学发光免疫传感器，因此待测液中的干扰物质并不能与抗体结合，对本检测体系无干扰。
