专利号: 2018103233641
申请人: 温州益蓉机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

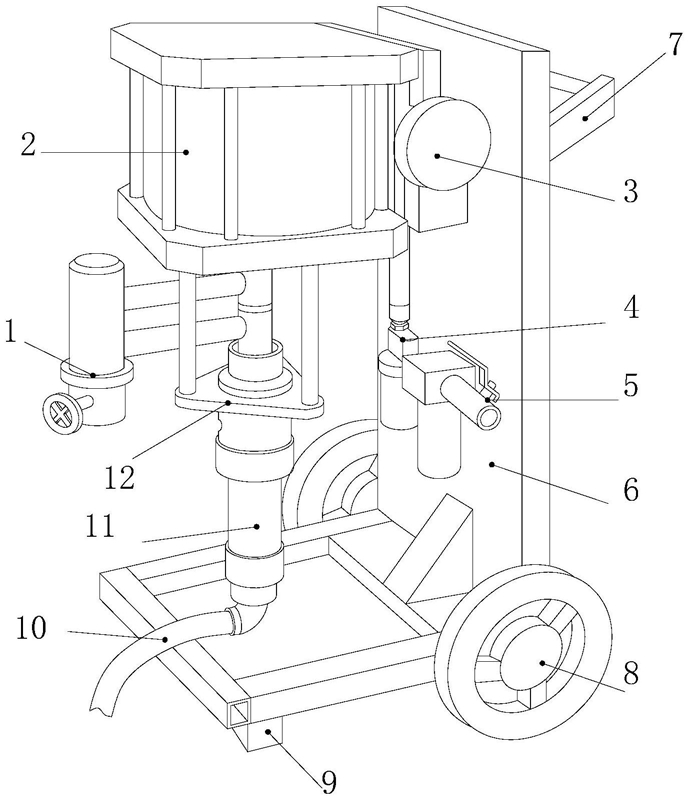

1.一种油漆消耗计量装置,其结构包括:检测器(1)、压缩油漆箱(2)、固定座(3)、油水分离器(4)、进气阀(5)、架体(6)、扶手(7)、移动轮(8)、缓冲条(9)、油漆管(10)、轴套(11)、防护三角架(12),其特征在于:所述检测器(1)通过右侧的油管与压缩油漆箱(2)底部的油管相通,所述压缩油漆箱(2)后端与架体(6)前端焊接的固定座(3)相互扣合,所述扶手(7)通过螺栓安设在架体(6)的后端,所述移动轮(8)设有两个固定在架体(6)的两侧与前端的缓冲条(9)相互平行,所述油漆管(10)嵌套在防护三角架(12)底部的轴套(11)底部的螺纹口,所述防护三角架(12)通过三个螺杆水平安设在压缩油漆箱(2)的底部,所述油水分离器(4)安装在进气阀(5)的后侧与顶部的压缩油漆箱(2)通过油管连接,所述检测器(1)安装在轴套(11)的前侧与油漆管(10)相通;

所述检测器(1)设有控流把手(101)、复位轮组(102)、计量齿轮组(103)、减速齿轮(104)、检测叶轮(105)、触发板(106)、控流板(107),所述控流把手(101)水平安设在复位轮组(102)的底部并与控流板(107)机械连接,所述复位轮组(102)顶部的钢索与计量齿轮组(103)活动连接,所述触发板(106)安设在控流板(107)的顶部并与左侧的计量齿轮组(103)机械连接。

2.根据权利要求1所述的一种油漆消耗计量装置,其特征在于:所述控流把手(101)由转盘(1011)、回位弹簧(1012)、活动杆(1013)、轴架(1014)、移动轮(1015)、直齿(1016)组成,所述转盘(1011)安装在回位弹簧(1012)的左侧并与活动杆(1013)左侧的外螺纹间隙配合,所述活动杆(1013)穿过轴架(1014)的轴承与顶部的移动轮(1015)活动连接,所述直齿(1016)水平焊接在活动杆(1013)的右侧,所述轴架(1014)的底部通过螺栓固定在复位轮组(102)的底部。

3.根据权利要求1或2所述的一种油漆消耗计量装置,其特征在于:所述复位轮组(102)由定滑轮(1021)、钢索(1022)、滑轴(1023)、移动杆(1024)、链条(1025)、链轮(1026)组成,所述定滑轮(1021)设有三个并与钢索(1022)环绕连接,所述移动杆(1024)顶部的轴套固定在滑轴(1023)的外壁底部与钢索(1022)焊接固定,所述链条(1025)内孔与链轮(1026)间的凹槽间隙配合,所述链条(1025)顶部中段的节点与移动杆(1024)的底部焊接固定,所述钢索(1022)顶部固定在计量齿轮组(103)的底部。

4.根据权利要求3所述的一种油漆消耗计量装置,其特征在于:所述计量齿轮组(103)由活动轮架(1031)、皮带轮(1032)、二号活动杆(1033)、精密皮带(1034)、活动皮带轮(1035)、活动块(1036)、折叠架(1037)、弹簧(1038)、指示器(1039)组成,所述活动轮架(1031)底部固定在皮带轮(1032)的轴心并与顶部的二号活动杆(1033)活动连接,所述精密皮带(1034)环绕连接在皮带轮(1032)构成的三角圈的外壁,所述折叠架(1037)水平端与弹簧(1038)顶部活动连接,所述精密皮带(1034)通过减速齿轮(104)与检测叶轮(105)机械连接,所述指示器(1039)右侧的齿块与精密皮带(1034)周围的齿块相互啮合。

5.根据权利要求1所述的一种油漆消耗计量装置,其特征在于:所述减速齿轮(104)由轴心带轮(1041)、大齿轮(1042)、小齿轮(1043)、齿圈带轮(1044)组成,所述轴心带轮(1041)焊接在大齿轮(1042)轴心的前端,所述小齿轮(1043)设有四个均匀固定在大齿轮(1042)的周围与外部的齿圈带轮(1044)的内齿相互啮合,所述齿圈带轮(1044)紧贴检测叶轮(105)皮带的内壁且活动连接。

6.根据权利要求1或4或5所述的一种油漆消耗计量装置,其特征在于:所述检测叶轮(105)由二号轴心带轮(1051)、主叶轮(1052)、辅助轴(1053)、辅助叶轮(1054)组成,所述二号轴心带轮(1051)与安装在主叶轮(1052)右侧的辅助叶轮(1054)活动连接,所述辅助叶轮(1054)通过辅助轴(1053)安装在检测器(1)内部的油管中部,所述辅助叶轮(1054)与主叶轮(1052)相互交叉紧密贴合。

7.根据权利要求1所述的一种油漆消耗计量装置,其特征在于:所述触发板(106)由一号挡板(1061)、滑轨(1062)、立柱(1063)、二号弹簧(1064)、顶臂(1065)组成,所述一号挡板(1061)固定在滑轨(1062)的底部并与立柱(1063)焊接固定,所述立柱(1063)、的左侧与二号弹簧(1064)活动连接并固定在顶臂(1065)的右侧,所述顶臂(1065)通过螺栓安装在复位轮组(102)的顶部。

8.根据权利要求1所述的一种油漆消耗计量装置,其特征在于:所述控流板(107)由锥轮(1071)、杆架(1072)、螺纹块(1073)、螺杆(1074)、调整杆(1075)、调流板(1076)组成,所述锥轮(1071)、安设在杆架(1072)的底部并与螺杆(1074)的底部焊接固定,所述调整杆(1075)的顶部与调流板(1076)的活动耳间隙配合,所述调流板(1076)安装在检测器(1)底部油管的左侧,所述螺纹块(1073)的内螺纹与螺杆(1074)顶部的外螺纹活动连接。
