专利号: 201810324717X
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

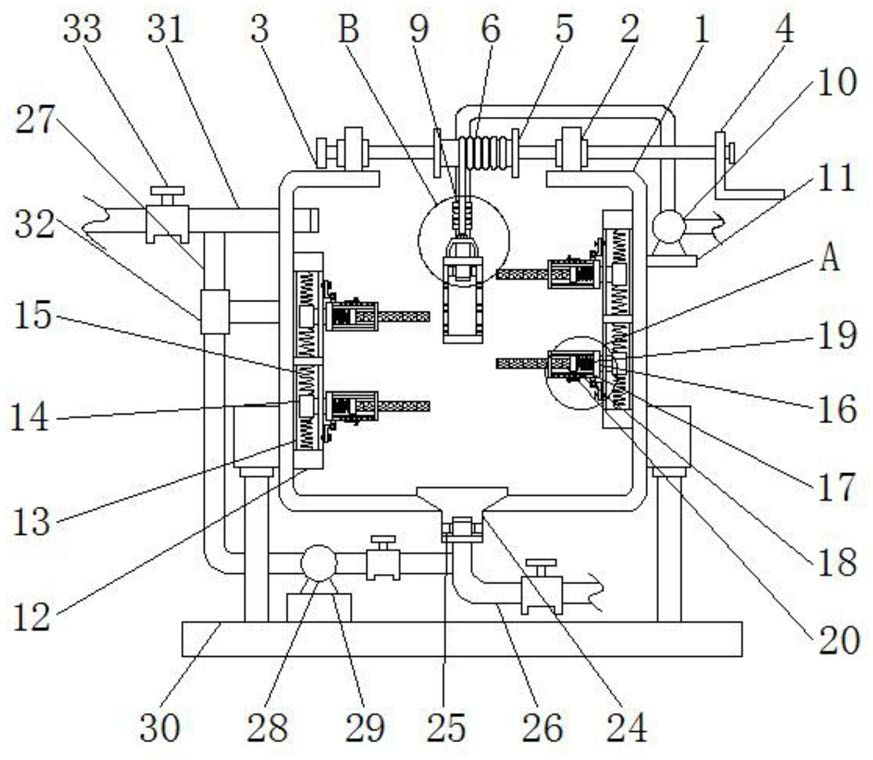

1.一种基于稻田生态养鱼的鱼苗孵化装置,包括孵化箱(1),其特征在于:所述孵化箱(1)的顶部固定安装有固定板(2),所述固定板(2)的内部活动套接有旋转轴(3),所述旋转轴(3)的一端固定安装有摇把(4),且旋转轴(3)的外部固定套接有缠绕板(5),所述缠绕板(5)的外部卷绕有绳索(6),所述绳索(6)的底端固定连接有连接套(7),所述连接套(7)的底部固定连接有供氧器(8),所述供氧器(8)的内部固定套接有进气管(9),所述进气管(9)的一端固定连接有输气泵(10),所述输气泵(10)固定安装在承重板(11)的顶部,所述承重板(11)的一侧与孵化箱(1)的侧面固定连接,所述孵化箱(1)内腔的一侧固定连接有滑板(12),所述滑板(12)的正面开设有滑槽(13),所述滑槽(13)的内部活动套接有滑块(14),所述滑块(14)的顶部通过弹簧(15)与滑板(12)的内壁传动连接,所述滑块(14)的一侧固定连接有横板(16),所述横板(16)的正面开设有活动槽(17),所述活动槽(17)的内部活动套接有活动板(18),所述活动板(18)的一侧通过压簧(19)与横板(16)的内壁传动连接,且活动板(18)的另一侧固定连接有吸附网板(20),所述活动板(18)的顶部通过定位装置(21)与横板(16)的顶部活动连接,所述横板(16)的底部固定连接有活动扣(22),所述活动扣(22)的一侧通过固定栓(23)与滑板(12)的侧面螺纹连接,所述孵化箱(1)的底部固定安装有出水漏斗(24),所述出水漏斗(24)的内部固定安装有密封圈(25),所述密封圈(25)的内部固定套接有排水管(26),所述排水管(26)的一侧固定连接有循环水管(27),所述循环水管(27)外部固定连接有水泵(28),所述水泵(28)固定安装在承重台(29)的顶部,所述承重台(29)固定连接在支撑底座(30)的顶部,所述循环水管(27)的顶端固定连接在进水管(31)的底部,且循环水管(27)通过固定杆(32)与孵化箱(1)的侧面固定连接,所述进水管(31)的外部固定安装有阀门(33),且进水管(31)的一端固定套接在孵化箱(1)一侧的顶部。

2.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述供氧器(8)位于孵化箱(1)内腔的中部,且供氧器(8)与吸附网板(20)不接触,所述供氧器(8)与吸附网板(20)的侧面相互平行。

3.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述进气管(9)活动套接在连接套(7)的内部,且进气管(9)与绳索(6)不在同一平面上,所述进气管(9)与绳索(6)之间相互平行。

4.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述弹簧(15)位于滑槽(13)的内部,且弹簧(15)的两端分别与滑板(12)的内壁和滑块(14)的顶部相互垂直。

5.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述吸附网板(20)的一端活动套接在活动槽(17)的内部,且吸附网板(20)的数量为四个,四个所述吸附网板(20)两两为一组,且两组吸附网板(20)之间相互平行。

6.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述定位装置(21)包括定位销(211),所述定位销(211)的底部通过定位弹簧(212)与活动板(18)的顶部传动连接,且定位销(211)的底端活动套接在定位槽(213)的内部,所述定位槽(213)开设在横板(16)的顶部。

7.根据权利要求6所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述定位销(211)活动套接在定位弹簧(212)的内部,且定位销(211)的底部与横板(16)的顶部相互垂直,所述定位销(211)与定位槽(213)相适配。

8.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述活动扣(22)的顶部与横板(16)的底部相互垂直,且活动扣(22)的侧面与滑板(12)的侧面相互平行,所述活动扣(22)的一侧与固定栓(23)的一端相互垂直。

9.根据权利要求1所述的一种基于稻田生态养鱼的鱼苗孵化装置,其特征在于:所述循环水管(27)的形状为L形,且循环水管(27)的两端分别与排水管(26)的一侧和进水管(31)的底部相互垂直,所述循环水管(27)的直径值小于排水管(26)和进水管(31)的直径值。
