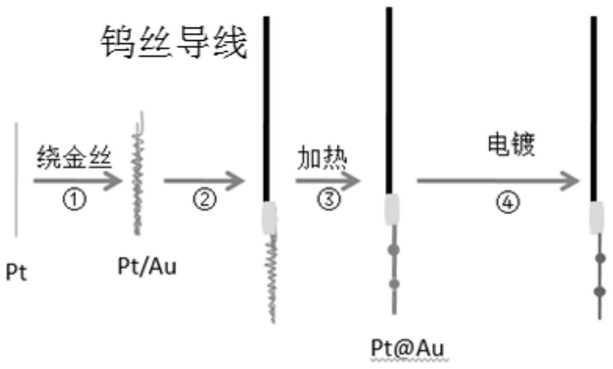

1.一种Au@Pt核壳型超微电极的制备方法，其特征在于包括以下步骤：S1，制备金铂丝：

绕金丝于铂丝上，得金铂线；

S2，将金铂线粘在钨丝导线上：

从步骤S1制得的金铂线截取一小段，用导电胶体将截取的小段金铂线沾粘至钨丝的一端后，将沾粘的金铂线和钨丝放入恒温干燥箱中，待导电胶体烘干后取出；再在金铂线和钨丝之间的导电胶体上涂一层耐高温的绝缘胶体；

S3，加热熔化：将步骤S2的产物置于高温外焰上，金丝熔化后金球包裹在铂线上，得到Au@Pt核壳体；

S4，电镀绝缘层：步骤S3中制得的Au@Pt核壳体作为工作电极，铂电极作为对电极，在稳压电源条件下，将Au@Pt核壳体工作电极和铂电极置于2-丙烯基酚电镀液中进行电镀，在Au@Pt核壳体上形成一层绝缘层；后从Au@Pt核壳体上切取，得Au@Pt核壳型超微电极。

2.根据权利要求1所述的Au@Pt核壳型超微电极的制备方法，其特征在于：步骤S1中金丝的直径为10～100μm，铂丝的直径为10～100μm。

3.根据权利要求1所述的Au@Pt核壳型超微电极的制备方法，其特征在于：步骤S1中金丝的直径为25μm，铂丝的直径为25μm。

4.根据权利要求1所述的Au@Pt核壳型超微电极的制备方法，其特征在于：步骤S2中所用导电胶体为导电银浆，绝缘且耐高温的胶体为环氧树脂。

5.根据权利要求1所述的Au@Pt核壳型超微电极的制备方法，其特征在于：步骤S3电镀绝缘层的具体实现为：

以步骤S3中制得的Au@Pt核壳体为工作电极，铂电极为对电极的两电极体系，在稳压电源为4V的条件下，工作电极和对电极置于PH 9.0～10.0含有2-丙烯基酚的电镀液中进行电镀，电镀10min～15min后将放入130℃～150℃的恒温干燥箱中，恒温干燥30min～60min后得到Au@Pt核壳型超微电极

6.一种Au@Pt核壳型电极，其特征在于：包括钨丝导线、导电胶体层和Au@Pt核壳体，所述钨丝导线的一端通过导电胶体层与Au@Pt核壳体的一端粘粘固定，所述导电胶层上涂布有绝缘胶体，所述Au@Pt核壳体上电镀有绝缘层。

7.根据权利要求6所述的Au@Pt核壳型电极，其特征在于：所述Au@Pt核壳体是通过权利要求1-4之任一方法制备的。

8.根据权利要求6或7所述的Au@Pt核壳型电极，其特征在于：所述导胶体层的材料为导电银浆，所述绝缘胶体的材料为环氧树脂。

9.一种Au@Pt核壳型合金超微电极作为清洁燃料电池电极的应用。
