1.一种高氮双核二茂铁三氮唑离子型金属配合物，其特征在于该配合物的结构式如下所示：式中M代表Fe3+，L为1,1,3,3-四氰基丙烯酸根离子，n＝6，r＝3；

或者M代表Cu2+，L为1,1,3,3-四氰基丙烯酸根离子，n＝4，r＝2；

或者M代表Cr3+，L为1,1,2,3,3-五氰根丙烯酸根离子，n＝6，r＝10；

或者M代表Cu2+，L为1,1,2,3,3-五氰根丙烯酸根离子，n＝4，r＝6；

或者M代表Zn2+，L为1,1,2,3,3-五氰根丙烯酸根离子，n＝4，r＝4；

2+

或者M代表Cu ，L为1,1,2,5,6,6-六氰基-3,4-二氮己二烯酸根离子，n＝2，r＝9。

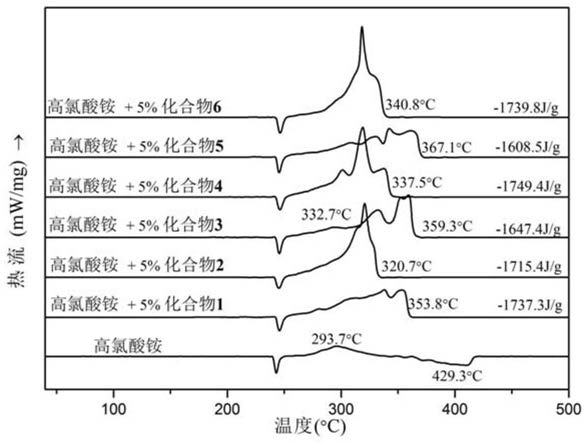

2.一种权利要求1所述的双核二茂铁三氮唑的含能离子型金属配合物的制备方法，其特征在于：将金属盐完全溶解于蒸馏水中，加入4-氨基-3,5-双-(4-二茂铁基-1,2,3-三氮唑-1-甲基)-1,2,4-三氮唑的N,N-二甲基甲酰胺溶液，并加入多氰基烯类化合物的甲醇溶液，60～80℃搅拌反应3～4小时，抽滤，将滤饼依次用甲醇、N,N-二甲基甲酰胺、蒸馏水淋洗，真空干燥，得到高氮双核二茂铁三氮唑离子型金属配合物；

上述的金属盐为Cr(NO3)2·9H2O、Fe(NO3)3·9H2O、Cu(NO3)2·3H2O、Zn(NO3)2·6H2O中的任意一种；

上述的多氰基烯类化合物为1,1,3,3-四氰基丙烯酸钾、1,1,2,3,3-五氰根丙烯酸吡啶或1,1,2,5,6,6-六氰基-3,4-二氮己二烯四乙基铵中任意一种。

3.根据权利要求2所述的双核二茂铁三氮唑的含能离子型金属配合物的制备方法，其特征在于：所述的金属盐与4-氨基-3,5-双(4-二茂铁基-1,2,3-三氮唑-1-甲基)-1,2,4-三氮唑、多氰基烯类化合物的摩尔比为1:1:1～3。
