专利号: 2018103286598
申请人: 牛淑萍
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

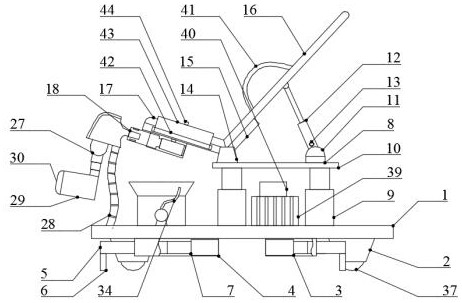

1.一种用于医院妇科的患者检查台,包括底盘(1),其特征在于,所述底盘(1)下方设有轮座(2),所述轮座(2)内套装有支撑轮(37),所述底盘(1)下方设有防倾倒装置(3),所述防倾倒装置(3)由位于底盘(1)下方与底盘(1)下表面固定连接且均匀分布的伸缩筒(4)、套装在伸缩筒(4)内的伸缩杆(5)、位于伸缩杆(5)下方与伸缩杆(5)下表面一端固定连接的支撑板(6)和位于伸缩筒(4)内与伸缩筒(4)内侧表面固定连接且与伸缩杆(5)另一端固定连接的伸缩缸(7)共同构成,所述底盘(1)上方设有调节装置(8),所述调节装置(8)由位于底盘(1)上方与底盘(1)上表面固定连接的升降缸(9)、固定连接在升降缸(9)输出杆上表面的安装平台(10)、位于安装平台(10)上方与安装平台(10)上表面右端中间位置固定连接的缸座(11)、套装在缸座(11)内与缸座(11)转动连接的角度调整缸(12)、固定连接在角度调整缸(12)进油口的电磁阀门(13)、位于安装平台(10)上方与安装平台(10)上表面左端中间位置固定连接的旋转座(14)、位于旋转座(14)上方且与旋转座(14)转动连接的固定座(15)、位于固定座(15)上方一端与固定座(15)上表面右端固定连接且另一端与角度调整缸(12)转动连接的靠背座(16)和固定连接在固定座(15)上表面左端的椅座(17)共同构成,所述固定座(15)下方左侧设有支撑腿装置(18),所述支撑腿装置(18)由位于固定座(15)下方与固定座(15)下表面左端固定连接的支撑套(19)、套装在支撑套(19)内且分别与固定座(15)下表面左端前后两侧中间位置转动连接的啮合齿轮(20)、位于支撑套(19)左侧且一端与啮合齿轮(20)外侧圆周面固定连接的连接杆(21)、位于连接杆(21)之间且与连接杆(21)内侧表面固定连接的电推杆(22)、开在连接杆(21)左侧表面中间位置的安装槽(23)、开在连接杆(21)上表面左端中间位置的紧固孔(24)、位于连接杆(21)左侧且右端套装在安装槽(23)内的支腿架(25)和固定连接在支腿架(25)上表面的护垫(26)共同构成,所述支腿架(25)下方设有延伸装置(27),所述延伸装置(27)由位于支腿架(25)下方一端与支腿架(25)下表面右端中间位置固定连接且另一端与底盘(1)上表面左端中间位置固定连接的柔性节(28)、位于支腿架(25)下方且一端与支腿架(25)下表面左端中间位置转动连接的多级伸缩杆和固定连接在多级伸缩杆另一端的连接架(29)和固定连接在连接架(29)上表面的连接垫(30)共同构成,所述固定座(15)上表面左端中间位置开有半圆槽(31),所述升降缸(9)左侧设有水箱(32),所述水箱(32)后方设有抽水泵(33),所述抽水泵(33)后方设有清洗管(34),所述水箱(32)上方设有敞口容器(35)。

2.根据权利要求1所述的一种用于医院妇科的患者检查台,其特征在于,所述底盘(1)

下方设有刹车缸(36),所述刹车缸(36)缸杆左侧表面设有与支撑轮(37)相配合的刹车垫(38)。

3.根据权利要求1所述的一种用于医院妇科的患者检查台,其特征在于,所述椅座(17)和靠背座(16)上表面均设有保护垫(26)。

4.根据权利要求1所述的一种用于医院妇科的患者检查台,其特征在于,所述升降缸

(9)之间设有蓄电池(39),所述蓄电池(39)上方设有控制器(40)。

5.根据权利要求1所述的一种用于医院妇科的患者检查台,其特征在于,所述靠背座

(16)上表面中间位置前后两端均设有扶手(41)。

6.根据权利要求1所述的一种用于医院妇科的患者检查台,其特征在于,所述固定座

(15)后表面设有卷筒(42),所述卷筒(42)一端与固定座(15)后表面中间位置转动连接,所述卷筒(42)内设有遮盖布(43)。

7.根据权利要求6所述的一种用于医院妇科的患者检查台,其特征在于,所述遮盖布

(43)另一端设有卡件(44),所述固定座(15)前表面中间位置开有与卡件(44)相配合的卡槽(45)。

8.根据权利要求1所述的一种用于医院妇科的患者检查台,其特征在于,所述伸缩缸

(7)、升降缸(9)、角度调整缸(12)、电磁阀门(13)、电推杆(22)、抽水泵(33)、刹车缸(36)、蓄电池(39)和控制器(40)之间电性连接。
