1.一种接触角测试方法在电极材料表面修饰中的应用，包括以下步骤：

步骤1，将一定质量的不含炭黑的电极材料研磨后与一定体积的NMP(N-甲基吡咯烷酮)混合研磨，将浆料均匀涂抹在衬底上，放在真空干燥箱中充分干燥，然后再利用模具切成若干片作为测试衬底；

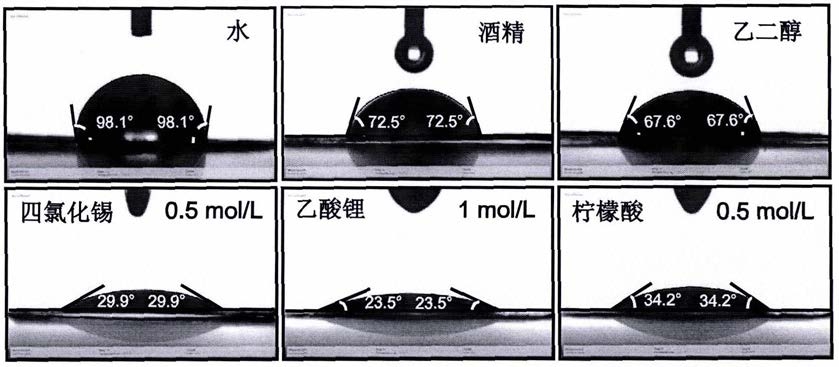

步骤2，将不同溶剂分别滴加在上述测试衬底上，然后利用接触角测试仪选出测试衬底上最小的接触角对应的溶剂进行下述操作；

步骤3，将要包覆的前驱体材料分别溶解在步骤2选出的溶剂中，并配成一系列浓度，然后再利用接触角测试仪测试并选择出接触角最小的溶液浓度；

步骤4，按一定的化学计量比量取上述步骤3选出的接触角最小的浓度的包覆物前驱体溶液，然后通过常规的液相法表面包覆过程得到表面修饰后的锂离子电池正极材料；

所述表面修饰后的锂离子电池正极材料为富锂层状材料Li[Li0.2Ni0.17Co0.07Mn0.56]O2表面包覆Li2SnO3，ZrF4或Li2ZrO3；尖晶石材料LiNi0.5Mn1.5O4表面包覆YPO4，Li7La3Zr2O12或MgF2；橄榄石结构材料LiFePO4表面包覆Al2O3或AlPO4；层状锂钴氧材料LiCoO2表面包覆MgO或AlF3；

所述的不同溶剂，包括水，无水乙醇，乙二醇。

2.如权利要求书1所述接触角测试方法在电极材料表面修饰中的应用，所述涂抹浆料的衬底为铝箔、铜箔、不锈钢片、镍片、镍网、钛片中的一种。

3.如权利要求书1所述接触角测试方法在电极材料表面修饰中的应用，所述溶液浓度范围为0.01～50mol/L。
