专利号: 2018103297361
申请人: 杭州富纯实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

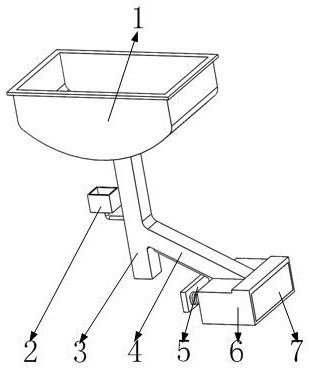

1.一种厨房防臭防堵水槽,其特征在于:它包括洗菜池、储水池、出水方管、过滤水管、弹簧固定板、储藏外壳、储藏内壳、防臭结构、隔离板、管道、第一压缩弹簧、卡块、出水方管道、触发弹簧、触发板、水孔、下水方孔、防堵结构、出水孔、第一挡板、第一复位弹簧、第二挡板、第二复位弹簧、弹簧槽、弹簧孔、第一杂物进口、限位槽、抽屉槽、第二杂物进口,其中洗菜池的下侧面上具有下水方孔;洗菜池安装在安装台上;出水方管的侧面上具有水孔;出水方管的一端封闭;出水方管的另一端安装在洗菜池的下侧,且出水方管与洗菜池上的下水方孔配合;隔离板安装在出水方管内侧;隔离板的一侧面与出水方管上对应的侧面之间具有间隙;隔离板与出水管内下侧的端面之间安装有第二复位弹簧;防臭结构的一端开有弹簧槽;防臭结构的一端安装有第一挡板;第一挡板的侧面与防臭结构上对应的侧面齐平;防臭结构的另一端安装有第二挡板;第二挡板的侧面与防臭结构上对应的侧面齐平;防臭结构安装在出水方管内侧且第一挡板、第二挡板与出水方管的内侧面配合;防臭结构上未安装有第一挡板和第二挡板的侧面与出水方管的内侧面配合;防臭结构与隔离板之间安装有第一复位弹簧;第一复位弹簧的上端安装在弹簧安装槽内;第一复位弹簧的下端安装在隔离板上;第一挡板与出水方管上的水孔配合;第二挡板与隔离板上与出水方管上对应的侧面之间的间隙配合;储水池安装在靠近洗菜池的安装台内;出水方管上的水孔通过管道与储水池连接;过滤水管的一端安装在出水方管上,且过滤水管下侧面与出水方管之间成锐角;过滤水管与出水方管相通;过滤水管与防臭结构和第二挡板配合;过滤水管的下侧面上具有两排均匀分布的出水孔;位于过滤水管内侧的出水孔附近分别对应地安装有一个防止出水孔堵塞的防堵结构;出水方管道安装在过滤水管下侧;出水方管道上与过滤水管相接触的端面与过滤水管上的出水孔相通;储藏外壳上具有抽屉槽;储藏外壳上具有方形突起,且方形突起位于储藏外壳上抽屉槽与外界相通的一端;储藏外壳上具有第一杂物进口,且第一杂物进口位于储藏外壳上抽屉槽未与外界相通的一端;储藏外壳上抽屉槽未与外界相通一侧的端面上具有两个对称的弹簧孔;储藏外壳内具有方形突起的一侧开有限位槽;储藏外壳上具有第一杂物进口的一端安装在过滤水管另有一端的下侧;储藏外壳上的第一杂物进口与过滤水管相通;储藏内壳上具有第二杂物井口;触发板安装在储藏内壳内侧;触发板与储藏内壳上远离第二杂物进口一侧的端面之间安装有触发弹簧;卡块的一端安装在触发板上;卡块的另一端具有弧形面,且卡块上具有弧形面的一端穿过储藏内壳上具有第二杂物进口一侧的端面;储藏内壳安装在储藏外壳内侧;卡块具有弧形面的一端与限位槽配合;第一杂物进口和第二杂物进口配合;弹簧固定板安装在安装台内;弹簧固定板与储藏内壳之间对称地安装有两个第一压缩弹簧;且两个第一压缩弹簧分别穿过两个弹簧孔;防臭结构与过滤水管配合;

上述在初始状态下储藏内壳位于储藏外壳内侧,卡块对储藏内壳起到限位作用;储水壳内的水位于防堵结构和隔离板之间;

上述第一复位弹簧的弹性系数为第二复位弹簧的弹性系数三分之一;第一复位弹簧和第二复位弹簧的弹力均小于洗菜过程中污水和摘下的废菜对防臭结构的冲击力;

当上述防臭结构上的斜面移动到与过滤水管的倾斜角度相同时;第一复位弹簧也被压缩到极限状态;

上述防臭结构靠近过滤水管的一侧具有斜面,且该斜面与过滤水管配合。

2.根据权利要求1所述的一种厨房防臭防堵水槽,其特征在于:上述出水孔的轴线与过滤水管的下侧面之间成钝角。

3.根据权利要求1所述的一种厨房防臭防堵水槽,其特征在于:上述出水方管道与安装台下侧的大出水管相连。
