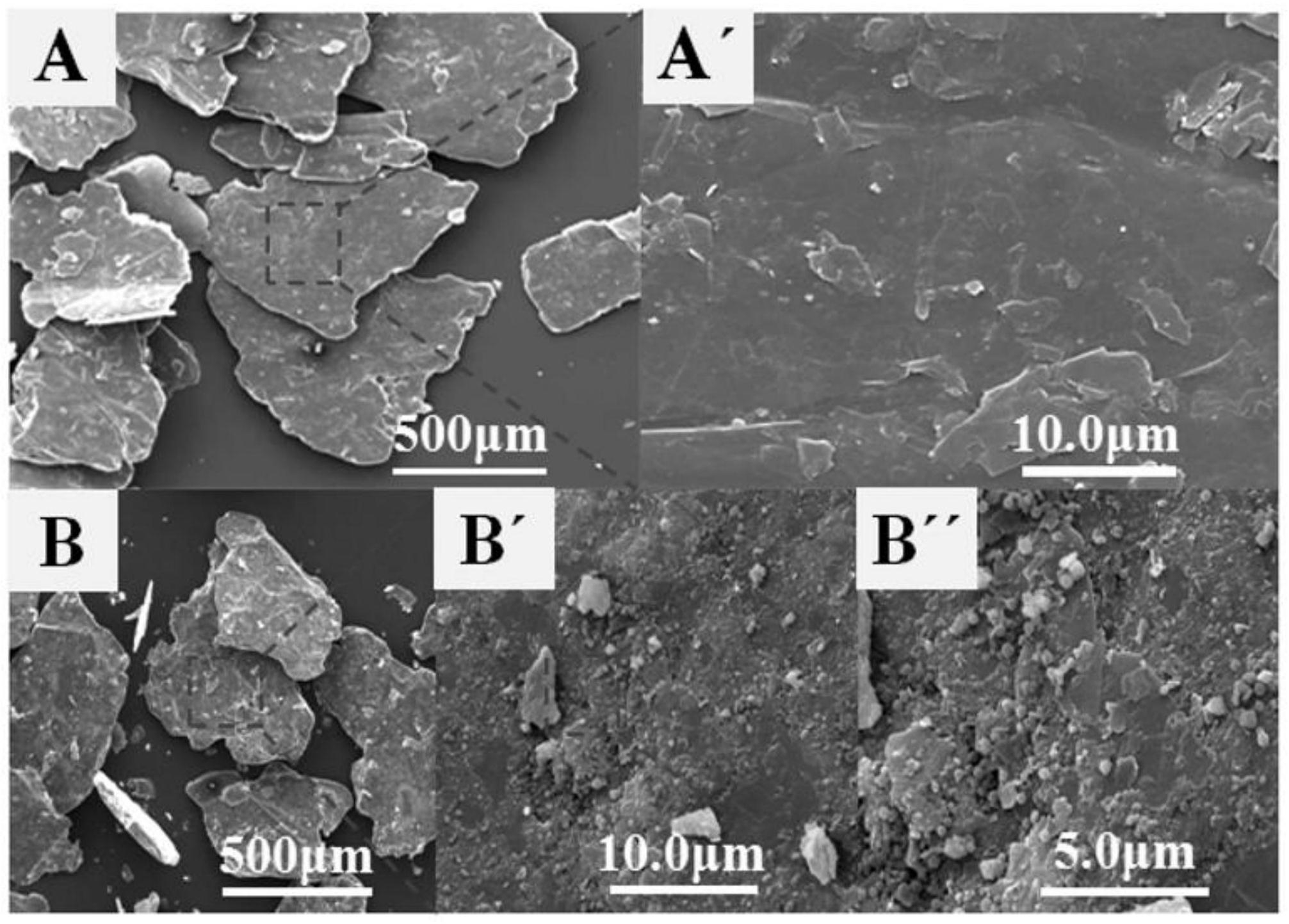

1.一种SiO2纳米粒子改性可膨胀石墨的制备方法，其特征在于，包括以下步骤：步骤1：将可膨胀石墨加入乙醇水溶液中分散形成悬浮液，调节其pH值为7～9，得到可膨胀石墨悬浮液；

步骤2：将正硅酸乙酯缓慢滴加到步骤1得到的可膨胀石墨悬浮液中反应；

步骤3：反应完全后抽滤，洗涤至滤液为中性，干燥后即得SiO2纳米粒子改性可膨胀石墨。

2.采用如权利要求1所述一种SiO2纳米粒子改性可膨胀石墨制备阻燃聚丙烯的方法，其特征在于，采用质量比为8:2的聚丙烯颗粒和SiO2纳米粒子改性可膨胀石墨共混挤出造粒，注塑成型即得阻燃聚丙烯复合材料。

3.根据权利要求1所述的一种SiO2纳米粒子改性可膨胀石墨的制备方法，其特征在于，所述步骤2中反应条件为45℃条件下，磁力搅拌速率为350r/min，反应时间为6～8小时。

4.根据权利要求3所述的一种SiO2纳米粒子改性可膨胀石墨的制备方法，其特征在于，所述步骤2中将正硅酸乙酯平均分为n份，分为n次滴加；每次滴加之后隔t时间再次滴加，并且每次滴加之前调节溶液pH值至7～8。

5.根据权利要求1所述的一种SiO2纳米粒子改性可膨胀石墨的制备方法，其特征在于，所述步骤2中正硅酸乙酯按照正硅酸乙酯和可膨胀石墨的质量比为1:21～1:13的比例进行滴加。

6.根据权利要求1所述的一种SiO2纳米粒子改性可膨胀石墨的制备方法，其特征在于，所述乙醇水溶液为乙醇和去离子水体积比为5:1构成，可膨胀石墨和乙醇水溶液的质量比为1:2。

7.根据权利要求1所述的一种SiO2纳米粒子改性可膨胀石墨的制备方法，其特征在于，所述步骤1中悬浮液超声分散10～30分钟。

8.根据权利要求2所述的一种制备阻燃聚丙烯的方法，其特征在于，所述造粒过程中挤出造粒的温度为155～195℃。

9.根据权利要求2所述的一种制备阻燃聚丙烯的方法，其特征在于，所述注塑成型的温度为185～195℃。

10.根据权利要求2所述的一种制备阻燃聚丙烯的方法，其特征在于，所述聚丙烯采用α晶型的聚丙烯。
