1.一种氧化铁改性制备磷酸铁锂的方法，其特征在于：步骤包括：

(1)预处理液制备：称取桉树叶剪碎，加入蒸馏水中，水浴加热，滤膜过滤，所得滤液即为桉树叶提取液，储存于棕色玻璃瓶内留用。

(2)改性氧化铁制备：取氯化铁、十二烷基硫酸铵和桉树叶提取液于反应釜内混合，60～80℃下搅拌反应2～4h，反应产物洗净、过滤、干燥，得到改性氧化铁；

(3)改性氧化铁络合物的制备：称取改性氧化铁加入络合剂溶液中，搅拌，静置30min；

(4)FePO4·2H2O前驱体制备：向步骤(3)的溶液中加入68ml H3PO4(质量分数85％)，用

1mol/L氨水调节pH为2.0～3.0，搅拌1h，陈化、过滤、洗涤、烘干得到预处理FePO4·2H2O前驱体；

(5)按照Fe：Li＝1:1称取预处理FePO4·2H2O前驱体锂源，以及碳源和分散剂，于行星式球磨机球磨10min混合均匀，混合物料转移至烧结炉中氮气气氛保护下200～300℃烧结1.5～2h；

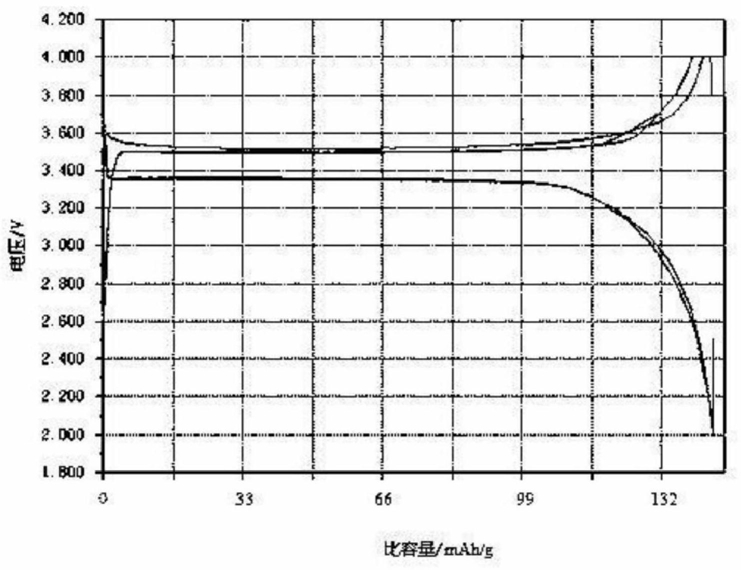

(6)步骤(5)烧结后混合物料继续升温至650～750℃，保温6～10h，自然冷却至室温，得到颗粒细小均匀，晶型完整的碳包覆LiFePO4。

2.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于：步骤(1)中桉树叶为300g，蒸馏水为5L，80℃恒温水浴1.5h，0.50um滤膜过滤。

3.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于：所述络合剂为柠檬酸、聚乙二醇、乙二胺四乙酸中的一种。

4.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于：所述锂源为CH3COOLi·2H2O、LiOH、Li2C2O4中的一种或几种。

5.根据权利要求1所述的改性氧化铁制备碳包覆磷酸铁锂的方法，其特征在于：所述分散剂为乙醇、甲醇、丙酮中的一种。
