专利号: 2018103322005
申请人: 南京思甲宁新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-12-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

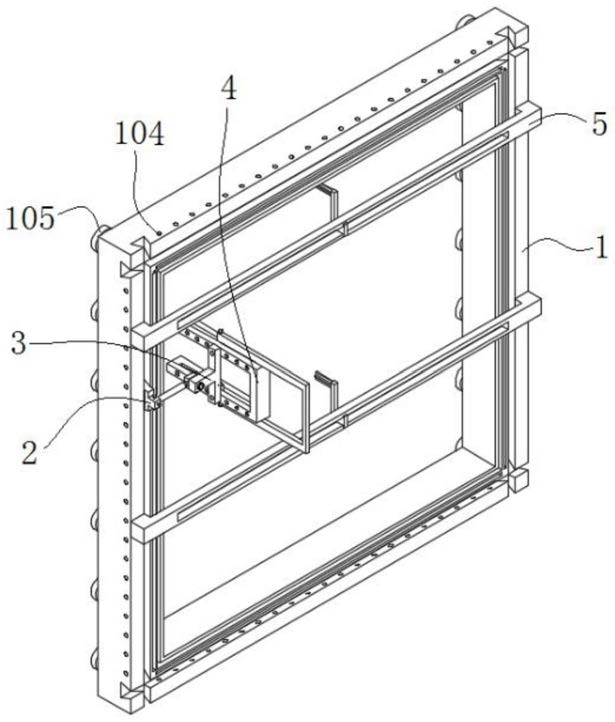

1.一种汉字广告字安装工具,其特征在于:包括一框体(1);

所述框体(1)为一矩形框体结构;所述框体(1)的一表面上设有纵横相连通的滑槽(101);

所述框体(1)的一表面上设有若干第一凹槽(102),所述框体(1)的一表面上还设有一环形槽道(103);所述框体(1)的另一表面上装设有若干吸盘(105);

所述框体(1)的外周侧壁开设有与滑槽(101)相连通的第一限位孔(104);

其中,所述滑槽(101)上配合装设有一滑块(2),所述滑块(2)与限位孔(104)相对应的一侧上开设有一第二槽道(201),所述滑块(2)上设有一固定块(202),所述固定块(202)上开设有一第一固定孔(203)和若干第二限位孔(204);

其中,所述滑块(2)通过第一固定孔(203)配合装设有一测量伸缩装置(6);

其中,所述测量伸缩装置(6)包括一伸缩杆(601),所述伸缩杆(601)的一端套设有一与第一固定孔(203)相配合的杆套并于杆套上开设有与第二限位孔(204)相配合的第三限位孔(604),所述伸缩杆(601)的另一端固定有一基块(602),所述基块(602)的一表面固定有一转柱(603);

其中,所述测量伸缩装置(6)通过转柱(603)配合装设有一连接件(3),所述连接件(3)为一T型结构,所述连接件(3)的一端设有一与转柱(603)相转动配合的通孔(302),所述连接件(3)的一端还设有一与通孔(302)相贯通的第四限位孔并于第四限位装设有一第四限位螺杆(303);所述连接件(3)的两肩部位置上设有安装夹具(4)的第二固定孔(301);

其中,所述夹具(4)包括一U型基板(401),所述U型基板(401)的两侧基板上对称开设有槽道(403),所述U型基板(401)的外侧通过槽道(403)配合有一U型框板(402),所述U型框板(402)的开口端设有与槽道(403)相滑动配合的活动块(405),所述活动块(405)的一端固定有一橡胶材质块(408),所述活动块(405)上配合装设有一第五限位螺杆(406);所述活动块(405)的一侧面平行橡胶材质块(408)设置有一限位块(407);所述限位块(407)上设有若干第六限位螺杆(410),所述第六限位螺杆(410)的一端抵接橡胶材质块(408)的一表面,所述橡胶材质块(408)的另一表面均布设有若干缓冲凸起(409);所述U型基板(401)的一表面上开设有与第二固定孔(301)相配合的第三固定孔(404);

所述框体(1)一表面的边缘侧设有一层磁性材质层;所述框体(1)一表面通过磁性材质层配合设有安装限位机构(5);所述安装限位机构(5)包括一与框体(1)尺寸相配和的基板(501),所述基板(501)的一表面上开设有一通槽(502),所述基板(501)的两端部位置上均固定有一磁铁(503);所述通槽(502)上通过一挡板(505)配合固定有一L型支杆(504),所述挡板(505)固定在L型支杆(504)的一端,所述L型支杆(504)的另一端固定有一限位板(506)。

2.根据权利要求1所述的一种汉字广告字安装工具,其特征在于,所述环形槽道(103)内填充有液体,所述环形槽道(103)上密封配合有一透明材质层。

3.根据权利要求1所述的一种汉字广告字安装工具,其特征在于,所述第一凹槽(102)内配合安装有一刻度尺。

4.根据权利要求1所述的一种汉字广告字安装工具,其特征在于,所述第二限位孔(204)上配合装设有一第二限位螺杆(205);所述第二槽道(201)的底侧面上均布设有若干凸起或平行滑块(2)端面方向均布设有若干凸棱。

5.根据权利要求1所述的一种汉字广告字安装工具,其特征在于,所述转柱(603)的周侧壁上均布设有若干限位槽(605)。

6.根据权利要求1所述的一种汉字广告字安装工具,其特征在于,所述滑槽(101)的截面为一等腰梯形或燕尾形。

7.根据权利要求1所述的一种汉字广告字安装工具,其特征在于,所述第五限位螺杆(406)依次贯穿通过活动块(405)和橡胶材质块(408)。

8.基于权利要求1-7任意一所述的一种汉字广告字安装工具的一种汉字广告字安装方法,其特征在于,包括如下步骤:步骤1、通过计算机软件模拟出汉字广告字安装在框体内的坐标位置;

步骤2、将框体(1)、滑块(2)和测量伸缩装置(6)进行组装,通过框体(1)一表面填充有液体的环形槽道(103)所形成的水平衡装置进行水平调整,并通过框体(1)另一表面上的吸盘(1)将框体吸附在所需安装墙壁上,并将安装限位机构(5)装配在框体(1)上;

步骤3、将连接件(3)与夹具(4)进行装配,使用夹具将所需安装的汉字广告字进行夹持,并通过第六限位螺杆(410)进行夹紧调整;

步骤4、将夹持有汉字广告字的夹具装置通过转柱(603)与通孔(302)的配合固定在测量伸缩装置(6)的一端;

步骤5、通过沿滑槽(101)移动滑块(2)至模拟的坐标,并通过移动安装限位机构(5)以及安装限位机构(5)上的L型支杆(504)对夹具(4)夹持的汉字广告字的位置进行调节;并通过沿转柱(603)旋转连接件(3)对汉字广告字的倾斜角度进行调整;

步骤6、调整完成后,通过限位螺杆进行卡死,并通过沿U型基板(401)的两侧基板上对称开设有的槽道(403)推动U型框板(402)直至汉字广告字的背面贴附在墙壁上;通过涂覆在汉字广告字的背面上的粘黏剂将汉字广告字粘在墙壁上,待粘黏剂干透依次拆卸安装零件。
