专利号: 2018103330124
申请人: 游秀凤
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

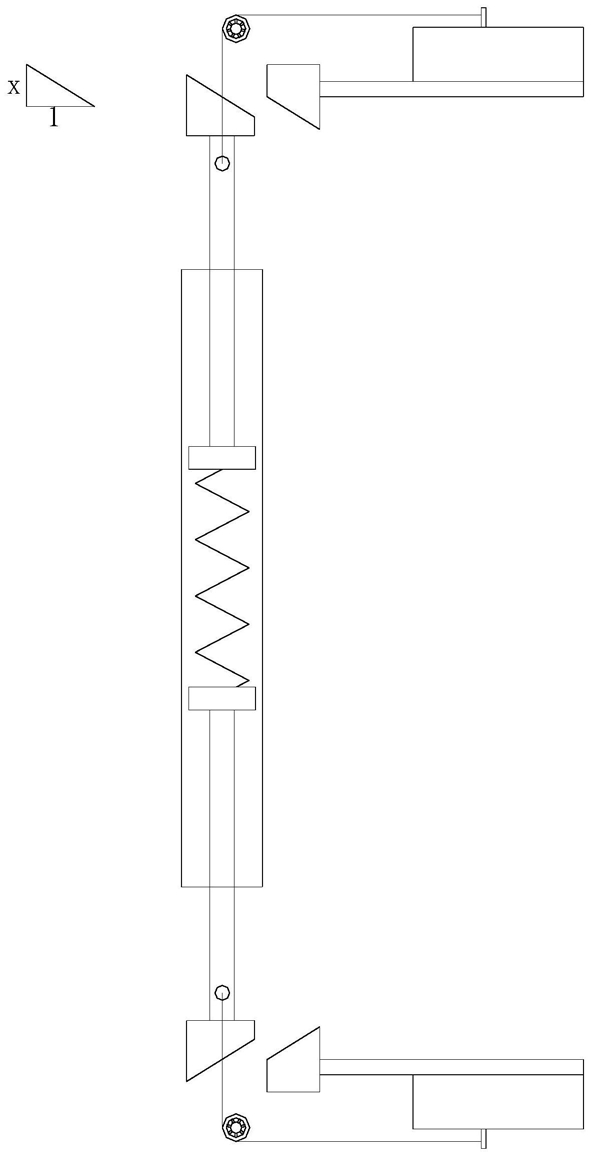

1.一种可调阻尼力的被动型油缸式阻尼器,其特征在于,第一移动装置(1-1)、第二移动装置(1-2)、油缸套筒(1-4),其中,第一移动装置(1-1)包括:第一受压头(1-1-1)、第一活塞杆(1-1-2)、第一活塞头(1-1-3),第二移动装置(1-2)包括:第二受压头(1-2-1)、第二活塞杆(1-2-2)、第二活塞头(1-2-3);

所述第一活塞杆(1-1-2)的两端分别与所述第一受压头(1-1-1)第一活塞头(1-1-3)连接;

所述第二活塞杆(1-2-2)的两端分别与所述第二受压头(1-2-1)第二活塞头(1-2-3)连接;

第一活塞头(1-1-3)与第二活塞头(1-2-3)均设置在油缸套筒(1-4),在油缸套筒(1-4)中固定设置有中间固定板(1-5),第一活塞头(1-1-3)与中间固定板(1-5)、以及第二活塞头(1-2-3)与中间固定板(1-5)之间均连接有弹簧;中间固定板(1-5)设置在第一活塞头与第二活塞头之间;

还包括:第一滑轮(3-1-1)、以及第一连接绳(3-1-2),第一连接绳(3-1-2)的一端固定在第一锚固装置(2-1-3),另一端穿过第一滑轮(3-1-1)与第一活塞杆(1-1-2)连接;

还包括:第二滑轮(3-2-1)、以及第二连接绳(3-2-2),第二连接绳(3-2-2)的一端固定在第二锚固装置(2-2-3),另一端穿过第二滑轮(3-2-1)与第二活塞杆(1-2-2)连接;

第一连接绳(3-1-2)与第一活塞杆(1-1-2)的第一绳索固定构件(3-1-3)相连接;

第二连接绳(3-2-2)与第二活塞杆(1-2-2)的第二绳索固定构件(3-2-3)相连接;

所述第一活塞杆(1-1-2)与第二活塞杆(1-2-2)的轴向共线,且与构件一本体(2-1-2)保持垂直;构件一本体(2-1-2)以及构件二本体(2-2-2)设置在油缸套筒(1-4)的同侧;

所述构件一(2-1)包括:构件一本体(2-1-2)、以及在构件一本体(2-1-2)前端的第一挤压头(2-1-1);

所述构件二(2-2)包括:构件二本体(2-2-2)、以及在构件二本体(2-2-2)前端的第二挤压头(2-2-1);

所述第一挤压头(2-1-1)与第一受压头(1-1-1)相互配合,且两者的接触面为斜面;

所述第二挤压头(2-2-1)与第二受压头(1-2-1)相互配合,且两者的接触面为斜面。

2.如权利要求1所述的可调阻尼力的被动型油缸式阻尼器,其特征在于,第一受压头和第二受压头的垂直水平斜率比x小于1。

3.如权利要求1所述的可调阻尼力的被动型油缸式阻尼器,其特征在于,构件一本体以及构件二本体均设置在油缸套筒的一侧。

4.如权利要求1所述的可调阻尼力的被动型油缸式阻尼器,其特征在于,初始状态下,构件一本体、第一滑轮、第一连接绳、第一活塞杆、第一活塞头,与构件二本体、第二滑轮、第二连接绳、第二活塞杆、第二活塞头相互对称设置;第一挤压头与第一受压头不接触,第二挤压头与第二受压头不接触。

5.如权利要求1所述的可调阻尼力的被动型油缸式阻尼器,其特征在于,所述第一锚固装置(2-1-3)的数量为2个、且分布在构件一本体(2-1-2)的两侧,所述第一滑轮以及第一连接绳的数量也为2个;第一绳索固定构件(3-1-3)分布在第一活塞杆的两侧,与第一滑轮相对应;

所述第二锚固装置(2-2-3)的数量为2个、且分布在构件二本体(2-2-2)的两侧,所述第二滑轮以及第二连接绳的数量也为2个;第二绳索固定构件(3-2-3)分布在第二活塞杆的两侧,与第二滑轮相对应。

6.一种使用如权利要求1-5任一项所述的被动型油缸式阻尼器的框架结构,其特征在于,在混凝土框架结构或者钢框架结构之间安装有2个对称设置的如权利要求1-5任一项所述的被动型油缸式阻尼器:第一被动型油缸式阻尼器、第二被动型油缸式阻尼器;

在上梁(8-1)的下端固接有2个悬挂构件(9-1),在两个悬挂构件(9-1)之间安装有X形支撑部件(9-2),所述第一被动型油缸式阻尼器以及第二被动型油缸式阻尼器的各自的构件一本体、构件二本体分别与2个悬挂构件(9-1)固接;

构件一本体、构件二本体与上梁平行设置;

在下梁(8-2)的上端固接有2个下梁固定构件(9-3),所述油缸套筒与下梁固定构件(9-

3)固定连接,第一滑轮以及第二滑轮各自的支撑转轴均与下梁固定构件(9-3)连接,在下梁固定构件(9-3)的外侧还设置有斜撑(9-4)。
