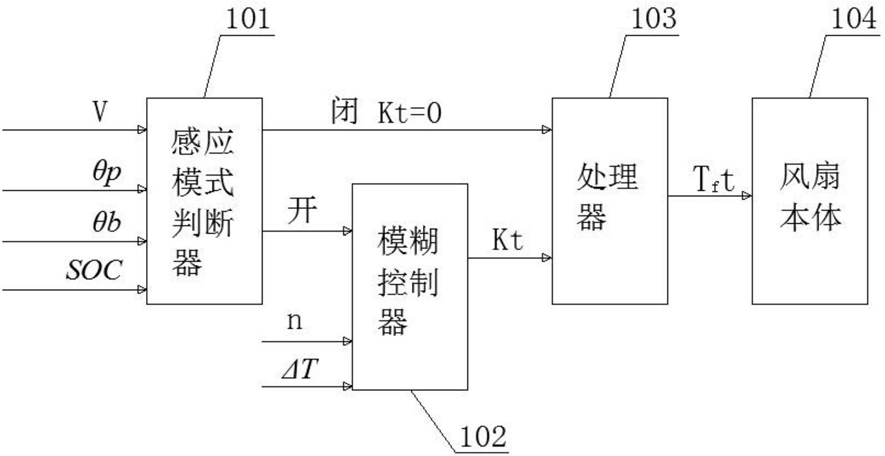

1.风扇冷却系统,其特征在于,包括感应模式判断器(101)、模糊控制器(102)、处理器(103)和风扇本体(104);所述感应模式判断器(101)、模糊控制器(102)、处理器(103)和风扇本体(104)依次通过线路连接;所述感应模式判断器(101)还与所述处理器(103)通过线路连接;
所述感应模式判断器(101)与汽车连接;所述感应模式判断器(101)用于感应汽车的状态,当感应到汽车处于纯电动模式,且车速不为零时,向所述处理器(103)输出关闭信号;当感应到汽车处于非纯电动模式时,向所述模糊控制器(102)输出开启信号;
所述模糊控制器(102)与发动机通过线路连接,所述模糊控制器(102)检测所述发动机的转速n;还检测流经发动机处冷却液的实际温度Tt,获取冷却液温度差ΔT,其中冷却液温度差ΔT为设定温度TOPT和实际温度Tt的差值,即ΔT=TOPT‑Tt;
所述模糊控制器(102)用于对发动机的转速n、冷却液温度差ΔT和开启信号进行处理,生成处理信号传输至处理器(103);
所述处理器(103)对处理信号或关闭信号进行处理,生成控制信号传输至风扇本体(104),所述风扇本体(104)根据控制信号控制风扇本体(104)的运转状态;
所述感应模式判断器(101)分别与汽车的加速踏板、制动踏板和汽车动力电池通过线路连接;所述感应模式判断器(101)用于分别感应车速、加速踏板工作状态、制动踏板工作状态和汽车动力电池的剩余电量,分别对应生成车速信号V、加速踏板工作信号θp、制动踏板工作信号θb和剩余电量信号soc;
所述感应模式判断器(101)还用于对车速信号V、加速踏板工作信号θp、制动踏板工作信号θb和剩余电量信号soc进行处理,判断汽车工作状态;当判断汽车处于纯电动模式,且车速不为零时,向所述处理器(103)输出关闭信号;当判断汽车处于非纯电动模式时,向所述模糊控制器(102)输出开启信号。
2.根据权利要求1所述的风扇冷却系统,其特征在于,所述处理器(103)对处理信号或关闭信号进行处理,获取风扇本体(104)进行运转时的需求转矩为:Tft=KtTfmax;
其中,Kt为风扇本体(104)转矩分配系数,表示分配到冷却风扇最大转矩的权值,Kt为变化量,其定义域为[0,1];
Tfmax为风扇最大需求转矩。
3.根据权利要求2所述的风扇冷却系统,其特征在于,所述处理器(103)对关闭信号进行处理,获得风扇本体(104)转矩分配系数Kt=0,生成控制信号传输至风扇本体(104),所述风扇本体(104)根据控制信号获取Tft=0,控制风扇本体(104)停止运转。
4.根据权利要求3所述的风扇冷却系统,其特征在于,所述处理器(103)对处理信号进行处理,获得风扇本体(104)转矩分配系数Kt,其中,0
5.根据权利要求4所述的风扇冷却系统,其特征在于,所述模糊控制器(102)将发动机的转速n、冷却液温度差ΔT和开启信号做归一化处理,处理结果进行模糊化,根据模糊规则库的规则进行模糊处理,并对模糊处理结果进行解模糊化,生成包含Kt值的处理信号传输至处理器(103)。
6.智能混合动力汽车,其特征在于,包括电机冷却机构(2)、发动机冷却机构(3)和权利要求1至5任一项所述的风扇冷却系统(1):所述电机冷却机构(2)置于所述发动机冷却机构(3)远离车身的一端时,所述风扇冷却系统(1)置于所述电机冷却机构(2)远离发动机冷却机构(3)的一端;
或者所述电机冷却机构(2)置于所述发动机冷却机构(3)的上端时,所述风扇冷却系统(1)置于所述发动机冷却机构(3)的一侧;
所述风扇冷却系统(1)感应汽车的状态,当汽车处于纯电动模式运行时,所述电机冷却机构(2)进行冷却散热,所述风扇冷却系统(1)停止工作;当汽车处于发动机模式运行时,所述风扇冷却系统(1)运转对发动机冷却机构(3)和电机冷却机构(2)进行吹风散热。
7.根据权利要求6所述的智能混合动力汽车,其特征在于,所述电机冷却机构(2)包括电机散热器(201)和电子水泵(202);
所述电机散热器(201)置于电机控制器和电机的一侧,所述电机控制器和电机运行过程中产生热量传导至电机散热器(201),所述电机散热器(201)进行散热;
所述电子水泵(202)的进水端通过第一管路与所述电机散热器(201)的出水端连通,所述电子水泵(202)的出水端通过第二管路与所述电机散热器(201)的进水端连通,且所述第二管路的中部环绕所述电机控制器和电机;
所述电子水泵(202)通过第二管路向电机散热器(201)输送冷却水,所述第二管路内的冷却水对电机控制器和电机进行吸热冷却,并将吸热后的冷却水输送至电机散热器(201)进行散热;所述电机散热器(201)将散热后的冷却水传输至电子水泵(202)。
8.根据权利要求7所述的智能混合动力汽车,其特征在于,所述发动机冷却机构(3)包括发动机散热器(301)、水泵(302)和阀门(303);
所述发动机散热器(301)置于所述风扇冷却系统(1)的一侧,所述发动机散热器(301)的出水端与所述水泵(302)的进水端通过管道连通,所述水泵(302)的出水端与所述发动机的进水端通过管道连通,所述发动机的出水端通过阀门(303)与所述发动机散热器(301)的进水端连通;
所述发动机内设置有与其进水端和出水端连通的散热通道,所述发动机运作过程中产生的热量传导至散热通道内的冷却水中,吸热后的冷却水经发动机的出水端和阀门(303)输送至发动机散热器(301),所述发动机散热器(301)对吸热后的冷却水进行散热冷却,将散热冷却后的冷却水传输至水泵(302),所述水泵(302)将散热冷却后的冷却水传输至发动机散热通道内。
9.一种风扇冷却方法,其特征在于,包括以下步骤:感应模式判断器(101)感应汽车的状态,当感应到汽车处于纯电动模式,且车速不为零时,向处理器(103)输出关闭信号;当感应到汽车处于非纯电动模式时,向模糊控制器(102)输出开启信号;
模糊控制器(102)检测发动机的转速n;还检测流经发动机处冷却液的实际温度Tt,获取冷却液温度差ΔT,其中冷却液温度差ΔT为设定温度TOPT和实际温度Tt的差值,即ΔT=TOPT‑Tt;还对发动机的转速n、冷却液温度差ΔT和开启信号进行处理,生成处理信号传输至处理器(103);处理器(103)对处理信号或关闭信号进行处理,生成控制信号传输至风扇本体(104),所述风扇本体(104)根据控制信号控制风扇本体(104)的运转状态;
所述感应模式判断器(101)分别与汽车的加速踏板、制动踏板和汽车动力电池通过线路连接;所述感应模式判断器(101)用于分别感应车速、加速踏板工作状态、制动踏板工作状态和汽车动力电池的剩余电量,分别对应生成车速信号V、加速踏板工作信号θp、制动踏板工作信号θb和剩余电量信号soc;
所述感应模式判断器(101)还用于对车速信号V、加速踏板工作信号θp、制动踏板工作信号θb和剩余电量信号soc进行处理,判断汽车工作状态;当判断汽车处于纯电动模式,且车速不为零时,向所述处理器(103)输出关闭信号;当判断汽车处于非纯电动模式时,向所述模糊控制器(102)输出开启信号。
