专利号: 2018103338840
申请人: 盐城市协和机械有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

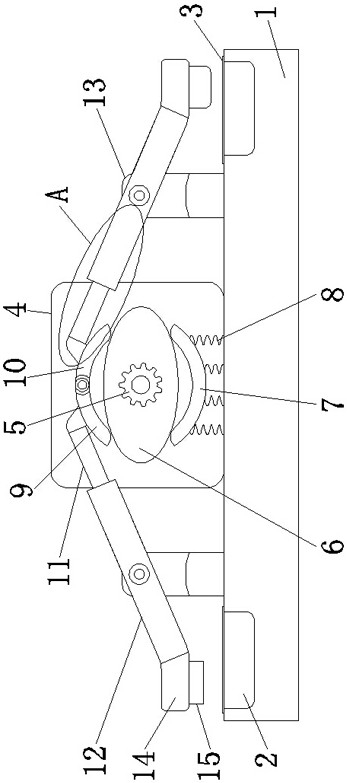

1.一种裁断机的横梁升降机构,包括底座(1)、左顶板(9)和裁断头(14),其特征在于:

所述底座(1)的内部设置有裁断槽(2),且裁断槽(2)的外侧设置有滚轮(3),所述底座(1)的上方安装有动力箱(4),且动力箱(4)的前侧连接有连接轮(5),并且连接轮(5)的前侧安装有固定柱(18),所述连接轮(5)的外侧安装有传动轮(6),且传动轮(6)的下方设置有底板(7),并且底板(7)的下方安装有第一弹簧(8),所述左顶板(9)设置在底板(7)的上方,且左顶板(9)的右侧安装有右顶板(10),所述左顶板和右顶板(10)的外侧安装有横梁(11),且横梁(11)的外侧连接有传动杆(12),所述传动杆(12)的内部安装有第二弹簧(17),且传动杆(12)的中部连接有支撑柱(13),所述裁断头(14)安装在传动杆(12)的顶端,且裁断头(14)的下方安装有裁断刀片(15),所述裁断头(14)的外侧设置有固定板(16);

所述连接轮(5)的外围形状结构呈锯齿状,且连接轮(5)与传动轮(6)的连接方式为卡槽连接,并且传动轮(6)的形状结构为椭圆形;

所述底板(7)在底座(1)的上方为伸缩结构,且底板(7)的下方均匀分布有第一弹簧(8);

所述左顶板(9)与右顶板(10)的形状结构均为弧形,且左顶板(9)与右顶板(10)之间为转动结构,并且左顶板(9)与右顶板(10)的外侧均镶嵌连接有横梁(11)。

2.根据权利要求1所述的一种裁断机的横梁升降机构,其特征在于:所述底座(1)的内部对称设置有裁断槽(2),且底座(1)的上方等间距设置有滚轮(3),并且滚轮(3)的最高点高度高于底座(1)的顶面高度。

3.根据权利要求1所述的一种裁断机的横梁升降机构,其特征在于:所述横梁(11)与传动杆(12)之间为伸缩结构,且横梁(11)通过第二弹簧(17)与传动杆(12)相连接,传动杆(12)在支撑柱(13)上为转动结构,且传动杆(12)与裁断头(14)为固定一体化结构。

4.根据权利要求1所述的一种裁断机的横梁升降机构,其特征在于:所述裁断头(14)与裁断刀片(15)的连接方式为卡槽连接,且裁断刀片(15)通过固定板(16)固定安装在裁断头(14)的内部。

5.一种基于权利要求1所述的裁断机的横梁升降机构的升降方法,其特征在于:所述的升降机构的工作原理为:在使用该裁断机的横梁升降机构时,首先将需要进行裁断的物料放置在底座(1)上,将裁断点放置在裁断槽(2)的正上方,且在滚轮(3)的带动下,方便进行物料的移动,节省人力物力,然后在动力箱(4)的带动下,使得连接轮(5)带动传动轮(6)进行转动,且连接轮(5)通过外围锯齿状结构与传动轮(6)之间紧密连接,加强其之间的稳定连接性能,避免采用一体化结构导致损坏,并且便于进行检修,而且传动轮(6)的下方安装有通过第一弹簧(8)可以伸缩的底板(7),增强了对传动轮(6)的保护能力,便于进行横梁(11)的升降,通过椭圆状的传动轮(6)带动左顶板(9)和右顶板(10)进行上下移动,且左顶板(9)与右顶板(10)之间为转动结构,方便对横梁(11)进行升降,通过横梁(11)的位置上升使得传动杆(12)在支撑柱(13)上进行转动,且横梁(11)通过第二弹簧(17)与传动杆(12)进行连接,使得横梁(11)在传动杆(12)的内部可以进行伸缩,保证了传动杆(12)在支撑柱(13)上的转动能够正常进行,且支撑柱(13)的顶端一体化安装有裁断头(14),并且裁断头(14)通过卡槽连接的方式与裁断刀片(15)相连接,通过固定板(16)对裁断刀片(15)进行固定,便于对裁断刀片(15)进行拆卸更换。
