专利号: 2018103340304
申请人: 玉环通利汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

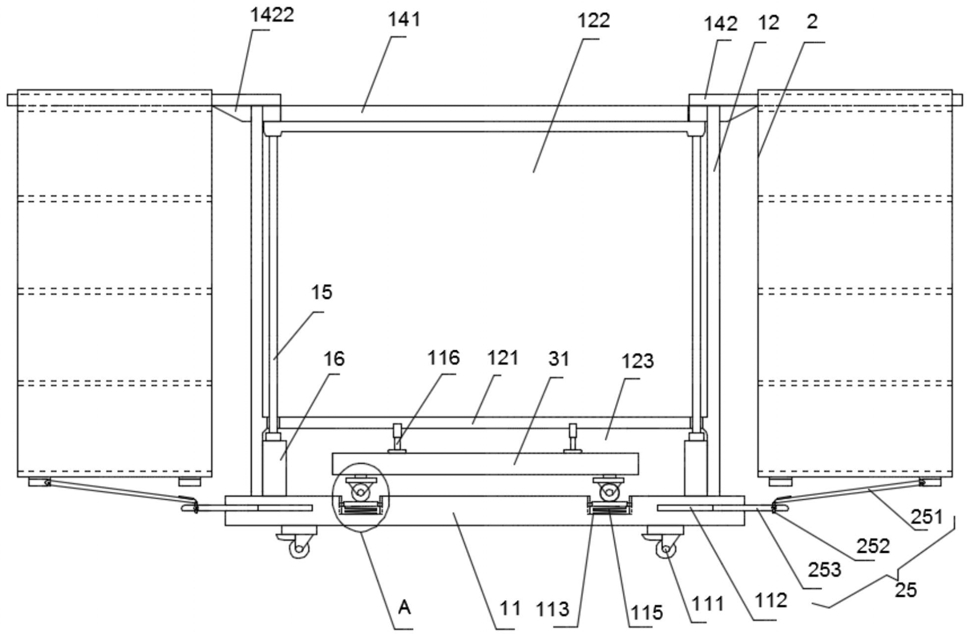

1.一种物流管理快递包裹派发车,其特征在于:包括有一载货车体(1)和四个分别悬挂在载货车体(1)四周的悬挂侧柜(2);

所述载货车体(1)包括有车板平台(11)、均匀固定在车板平台(11)底面上的四个可制动性万向轮(111)、固定在车板平台(11)上的方形防护壳体(12)、水平位于防护壳体(12)内的升降板(13)、固定在升降板(13)上的载货箱(14)、及用于驱动升降板(13)直线升降运动的升降驱动装置;所述防护壳体(12)内腔下部固定有一分隔板(121)且防护壳体(12)的内腔被分隔板(121)分隔成位于上部的升降腔(122)、及位于下部的储物腔(123),所述升降板(13)和载货箱(14)在升降驱动装置驱动作用下实现在升降腔(122)内的直线升降运动;

所述载货箱(14)包括有箱底板(141)、及四个分别对应可翻转地铰接在箱底板(141)四周的箱侧板(142),相邻两个箱侧板(142)的顶面之间通过连接件(143)可拆卸地固定在一起,各箱侧板(142)外侧壁下部均固定有一支撑抵靠板(1422),当升降板(13)升至升降腔(122)顶端、箱侧板(142)向外翻转至水平状态时,各支撑抵靠板(1422)抵靠在防护壳体(12)对应的外侧壁上;

所述悬挂侧柜(2)包括有一开口向上的U型柜体(21)、及固定在柜体(21)内的若干层置物板(22),所述悬挂侧柜(2)的内腔被若干层置物板(22)分隔成多层放置空间(23),所述柜体(21)顶部的两端分别向内延伸出与箱侧板(142)相对应的U型滑轨(211),两端的滑轨(211)开口方向相对且两端滑轨(211)之间存在间距,顶层置物板与滑轨(211)之间也形成有放置空间(23);当箱侧板(142)向外翻转至水平状态时,各悬挂侧柜(2)通过两端滑轨(211)分别滑动配合于箱侧板(142)的两侧实现悬挂在对应的箱侧板(142)下方,且各悬挂侧柜(2)的底部固定有两组连接于车板平台(11)用以支撑悬挂侧柜(2)的支撑组件(25);

所述悬挂侧柜(2)的底面上均匀固定有四个倒U型的支撑脚垫(24),所述支撑组件(25)包括有支撑杆(251)、环形的滑套(252)、连接杆(253),同侧的前后两个支撑脚垫(24)之间设有一个支撑杆(251),该支撑杆(251)外端铰接在前端支撑脚垫内、后端吸附固定在后端支撑脚垫内;所述支撑杆(251)后端铰接有一环形滑套(252),该滑套(252)上螺纹连接有一定位螺栓(254),所述车板平台(11)对应支撑杆的侧壁上开设有一螺纹内孔(112),该螺纹内孔(112)内螺纹连接有一连接杆(253),该连接杆(253)包括有位于后端且与螺纹内孔(112)螺纹连接的螺纹部(2531)、位于前端且与滑套(252)相对应的连接部(2532);将支撑杆(251)后端从后端支撑脚垫(24)内向下翻转取出,再将连接杆(253)上的连接部(2532)从螺纹内孔(112)中旋出,将滑套(252)可前后滑动地套在连接部(2532)上,旋紧定位螺栓(254)将滑套(252)固定在连接部(2532)上从而实现利用支撑组件(25)将悬挂侧柜(2)与车板平台(11)固定连接在一起。

2.根据权利要求1所述的物流管理快递包裹派发车,其特征在于:还包括有一货物推车(3),所述货物推车(3)包括有一载货板(31)、均匀固定在载货板(31)底面上的四个行驶轮(33)、一固定在载货板(31)上的倒U型手推柄(32);所述防护壳体(12)前侧的侧壁上开设有与储物腔(123)相连通且与载货板(31)相对应的进出口(124),且防护壳体(12)前侧的侧壁上开设有与手推柄(32)相对应的倒U型卡槽(125);

所述车板平台(11)上开设有四个与行驶轮(33)相对应的升降限位槽(113),各升降限位槽(113)内设有一升降载重板(114),各升降载重板(114)的底面上连接有一固定在升降限位槽(113)内的压缩弹簧(115),所述分隔板(121)底面上固定有若干个电连接于控制器(4)的电动伸缩杆(116),所述控制器(4)固定在车板平台(11)上;将货物推车(3)的载货板(31)穿过进出口(124)置入储物腔(123)内且手推柄(32)卡入卡槽(125)内时,货物推车(3)的四个行驶轮(33)分别置于对应的升降载重板(114)上,利用控制器(4)操控电动伸缩杆(116)伸长以挤压载货板(31)下移、驱使行驶轮(33)分别置入对应的升降限位槽(113)内。

3.根据权利要求1所述的物流管理快递包裹派发车,其特征在于:各悬挂侧柜(2)的一侧可上下翻转地铰接有一个直角三角形状的拼装放置板(5),该拼装放置板(5)的一侧直角边铰接在悬挂侧柜(2)上、另一侧直角边向外延伸有第一卡条(51),所述悬挂侧柜(2)的另一侧向外延伸出第二卡条(26);

还包括有四个拼装条(6),所述拼装条(6)一侧开设有一与第一卡条(51)相对应的第一卡腔(61)、另一侧开设有与第二卡条(26)相对应的第二卡腔(62),且拼装条(6)上开设有一螺纹孔(64),所述螺纹孔(64)内螺纹连接有一连接柱(65);当相邻两个箱侧板(142)翻转至水平状态、悬挂侧柜(2)悬挂在对应箱侧板(142)下方后,翻转拼装放置板(5)至水平状态并位于相邻两个悬挂侧柜(142)之间,用一个拼装条(6)通过第一卡条(51)插入第一卡腔(61)内、第二卡条(26)插入第二卡腔(62)内、旋转连接柱(63)穿过螺纹孔(64)后螺纹连接在带拼装放置板(5)的悬挂侧柜(142)上,以实现拼装放置板(5)固定在相邻两悬挂侧柜(142)之间。

4.根据权利要求1所述的物流管理快递包裹派发车,其特征在于:所述悬挂侧柜(2)的两端滑轨(211)上分别开设有一挂孔(212),所述防护壳体(12)四周的各外侧壁两侧分别固定有与挂孔(212)相对应的挂钩(126)。

5.根据权利要求2所述的物流管理快递包裹派发车,其特征在于:所述升降驱动装置包括有四个竖向分布在防护壳体(12)内四个拐角处的丝杆(15)、固定连接于丝杆(15)且用于驱动丝杆

(5)旋转的驱动电机(16),所述驱动电机(16)固定在储物腔(123)内且电连接于控制器(4),所述升降板(13)四个拐角分别螺纹连接在四个丝杆(15)上。

6.根据权利要求1所述的物流管理快递包裹派发车,其特征在于:所述箱侧板(142)顶面一端铰接有一连接件(143)、另一端嵌入有一卡孔(1421),所述连接件(143)的活动端固定有与卡孔(1421)相对应的卡柱(1431);相邻两个箱侧板(142)的相邻端之间均有一连接件(143)且连接件(143)一端铰接于一个箱侧板、另一端的卡柱(1431)卡入另一箱侧板的卡孔(1421)内。

7.根据权利要求1所述的物流管理快递包裹派发车,其特征在于:所述支撑杆(251)后端顶面固定有连接铁块(2511),后端支撑脚垫(24)内固定有磁性层(241),利用连接铁块(2511)与磁性层(241)的吸附作用实现支撑杆(251)后端吸附固定在后端支撑脚垫(24)内。

8.根据权利要求2所述的物流管理快递包裹派发车,其特征在于:所述升降载重板(114)两侧分别向外延伸出有导向块(117),所述升降限位槽(113)两侧内侧壁上分别嵌入有竖向分布、与导向块(117)相对应的导向槽(118),所述升降载重板(114)两侧的导向块(117)可上下移动地滑动配合在对应侧的导向槽(118)内。
