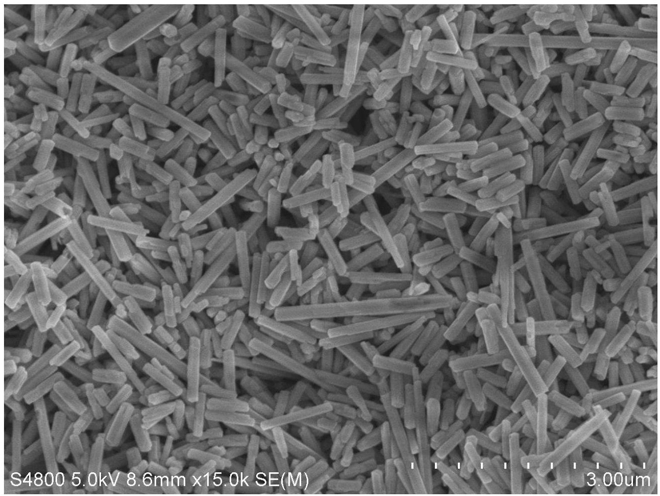

1.一种形貌可控的锗酸锌纳米材料的制备方法，其特征在于，方法步骤如下：S1：将GeO2与碳酸盐混合研磨均匀，随后放置于马弗炉中900℃处理10h，得到的白色可溶物质即为锗酸盐；

S2：将Zn源和酰胺溶解于去离子水中，随后加入铵源，搅拌溶解；再加入S1制得的锗酸盐，搅拌10min，然后转入反应釜中进行反应，酰胺选用丙烯酰胺；

S3：待反应釜冷却至室温后，对反应釜内的液体在10-40℃的温度中抽滤、洗涤，在60-

90℃的温度中真空干燥，得到白色粉末；

所述S1中GeO2与碳酸盐的添加摩尔比为1:1，所述S2中Zn源：锗酸盐：酰胺：铵源的摩尔用量比为2：1：4：4或2：1：4：8或2：1：4：16，并且所用的锗酸盐为锗酸钠，所述Zn源为乙酸锌，所述酰胺为丙烯酰胺，所述铵源为氟化铵。

2.根据权利要求1所述的一种形貌可控的锗酸锌纳米材料的制备方法，其特征在于，所述S1中锗酸盐还可以为锗酸钾、锗酸锂中的一种。

3.根据权利要求1所述的一种形貌可控的锗酸锌纳米材料的制备方法，其特征在于，所述Zn源还可以为七水合硫酸锌、硝酸锌、氯化锌中的一种，所述酰胺还可以为甲酰胺、乙酰胺中的一种，所述铵源还可以为氯化铵、硝酸铵中的一种。

4.根据权利要求1所述的一种形貌可控的锗酸锌纳米材料的制备方法，其特征在于，所述S2中反应釜的反应温度为140℃，反应时间为12h。
