专利号: 2018103357146
申请人: 绍兴柯桥涵雷服饰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

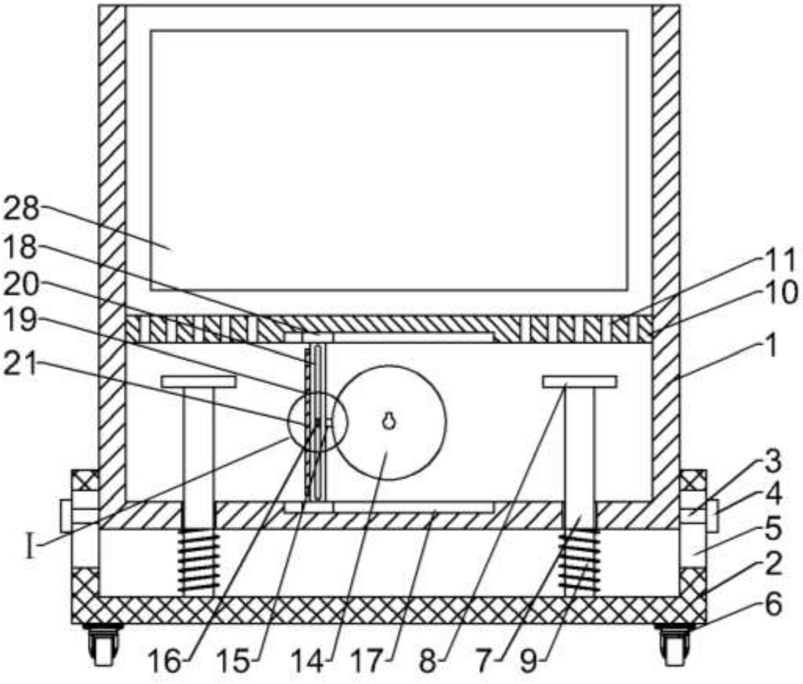

1.一种纺织用纺织原料染色剂调配装置,包括壳体(1)和减震底座(2),其特征在于,所述壳体(1)底部左右对称固定连接有水平连接杆(3),减震底座(2)左右两侧对称开设有纵向滑槽(5),水平连接杆(3)穿过纵向滑槽(5)连接有固定块(4),所述减震底座(2)内底部左右对称固定连接有导向杆(7),导向杆(7)穿过壳体(1)连接有扰流端板(8),所述导向杆(7)外侧套设有第一弹簧(9),第一弹簧(9)上端与壳体(1)固定连接,所述第一弹簧(9)下端与减震底座(2)固定连接;壳体(1)内部下方固定连接有水平隔板(10),水平隔板(10)上方左右对称开设有若干液流通孔(11),壳体(1)后侧下方中部固定连接有电机座(12),电机座(12)上方固定连接有电机(13),所述电机(13)输出端穿过壳体(1)连接有转动轮(14),转动轮(14)外侧固定连接有传动转杆(15),传动转杆(15)外侧固定连接有限位固定块(16),壳体(1)内底部与水平隔板(10)下方均开设有水平滑槽(17),水平滑槽(17)内部滑动连接有水平滑块(18),上下方所述的水平滑块(18)之间固定连接有平动杆(19),平动杆(19)中部开设有纵向滑槽(20),限位固定块(16)为与纵向滑槽(20)内部,所述限位固定块(16)与限位滑槽(20)滑动连接,平动杆(19)左前方垂直固定连接有平动搅流板(21);所述电机(13)输出端中部固定连接有凸轮(22),所述凸轮(22)上方固定连接有导向固定块(23),导向固定块(23)内部滑动连接有伸缩顶杆(24),伸缩顶杆(24)顶部固定连接有倾斜顶块(25),倾斜顶块(25)下方固定连接有第二弹簧(26),第二弹簧(26)套设于伸缩顶杆(24)外侧,所述第二弹簧(26)下端与导向固定块(23)固定连接,所述壳体(1)顶部后侧滑动连接有纵向推杆(27),纵向推杆(27)前端穿过壳体(1)固定连接有推板(28),纵向推杆(27)后端固定连接有固定顶块(29),固定顶块(29)前侧固定连接有第三弹簧(30),第三弹簧(30)套设于纵向推杆(27)外侧,所述第三弹簧(30)前端与壳体(1)固定连接,固定顶块(29)与倾斜顶块(25)相配合。

2.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述减震底座(2)底部固定连接有万向轮(6)。

3.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述第一弹簧(9)、第二弹簧(26)与第三弹簧(29)均为不锈钢金属材质。

4.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述第一弹簧(9)、第二弹簧(26)与第三弹簧(29)的劲度系数依次减小。

5.根据权利要求1或3或4所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述第一弹簧(9)、第三弹簧(29)为压簧,第二弹簧(26)为拉簧。

6.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述电机(13)为交流电机,电机(13)通开关与电源电性连接。

7.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述倾斜顶块(25)上端截面倾斜角度为30°-45°。

8.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述推板(28)为冲孔板。

9.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述壳体(1)前侧中部固定连接有出料管(31),出料管(31)中部固定连接有出料阀门(32)。

10.根据权利要求1所述的一种纺织用纺织原料染色剂调配装置,其特征在于,所述壳体(1)采用高分子塑料制成。
