1.一种锂离子电池纳米片负极材料的形成方法，其特征在于，包括：将石墨、强酸和强氧化剂在冰浴条件下进行混合，形成混合物；

对所述混合物在第一时间内进行第一温度水浴；

对所述混合物在第二时间内进行第二温度水浴；其中第一时间大于第二时间且第一温度大于第二温度；

加入质量分数为10％至30％的双氧水溶液，反应完全后，经过过滤、洗涤以及干燥，得到氧化石墨；

将所述氧化石墨分散在去离子水中，超声处理0.5-4小时，得到氧化石墨烯水溶液；

提供氯化锌和高锰酸钾的水溶液；

将所述氯化锌和高锰酸钾的水溶液与氧化石墨烯水溶液混合，其中氯化锌和高锰酸钾的物质的量比约为1:1，获得混合溶液；

将所述混合溶液放置置于水热反应釜的聚四氟乙烯内衬中，密封后加热，获取反应产物；

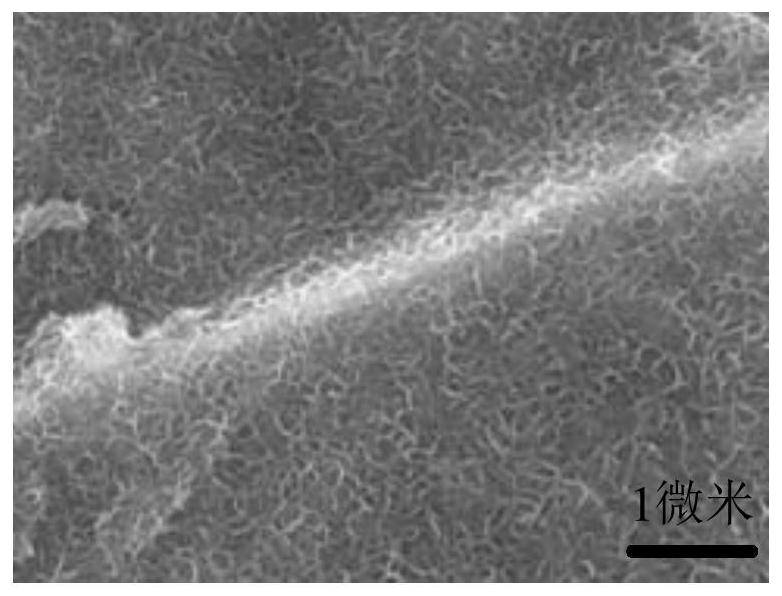

去除反应产物中的可溶性离子，干燥，对反应产物进行价态固定和单晶化处理，获得ZnO-MnO-石墨烯纳米复合材料，其中，所述ZnO-MnO-石墨烯纳米复合材料中ZnO纳米片和MnO纳米片垂直生长于氧化石墨烯表面，具有开放式大孔结构，且ZnO-MnO-石墨烯纳米复合材料的X射线衍射图谱中ZnO与MnO呈独立的峰。

2.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，所述强酸为硫酸。

3.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，所述强氧化剂为高锰酸盐。

4.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，所述强氧化剂为硝酸钾和高锰酸钾的混合物。

5.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，将所述氯化锌和高锰酸钾的水溶液与氧化石墨烯水溶液通过磁力搅拌混合。

6.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，所述磁力搅拌在室温下进行，搅拌速度为300-500rpm/分钟。

7.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，加热条件为120摄氏度-180摄氏度加热12小时-18小时。

8.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，干燥条件为40摄氏度-80摄氏度下干燥12小时-24小时。

9.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，所述价态固定和单晶化处理的条件为质量百分比为99.99％的高纯氩气保护下500摄氏度-800摄氏度下加热1小时-3小时。

10.如权利要求1所述的锂离子电池纳米片负极材料的形成方法，其特征在于，第一时间为20分钟至5小时；第一温度为15摄氏度至30摄氏度；第二时间为2小时至10小时；第二温度为35摄氏度至50摄氏度。
