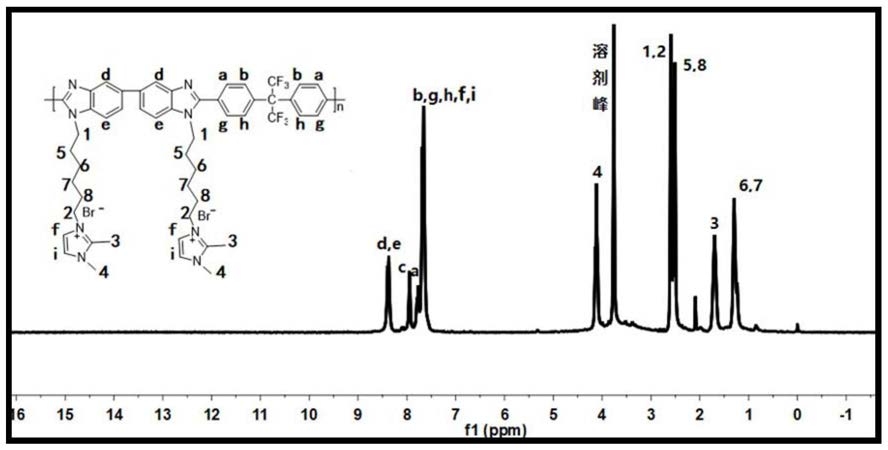

1.一种基于氟化聚苯并咪唑的阴离子交换膜，其特征在于，它的结构通式中包含如式(1)所示的重复单元，式中，n为聚合度；x为2～12的整数，y为0～11的整数；R为H、甲基、乙基、异丙基或苯基。

2.根据权利要求1所述的基于氟化聚苯并咪唑的阴离子交换膜，其特征在于：R为异丙基或苯基。

3.根据权利要求2所述的基于氟化聚苯并咪唑的阴离子交换膜，其特征在于：R为苯基。

4.根据权利要求3所述的基于氟化聚苯并咪唑的阴离子交换膜，其特征在于：x为2至6的整数。

5.根据权利要求4所述的基于氟化聚苯并咪唑的阴离子交换膜，其特征在于：y为0～3的整数。

6.权利要求1至5中任一所述基于氟化聚苯并咪唑的阴离子交换膜的制备方法，其特征在于，它包括以下步骤：(a)将咪唑衍生物 与二卤代烃进行反应生成有机盐单体(b)在有机溶剂中溶入所述有机盐单体与含氟聚苯并咪唑，搅拌反应后倾入模具内进行干燥，制得含卤聚合物电解质膜；

(c)将所述含卤聚合物电解质膜浸入含有OH-的碱性水溶液中进行离子交换即可。

7.根据权利要求6所述基于氟化聚苯并咪唑的阴离子交换膜的制备方法，其特征在于：所述有机溶剂为DMF或DMSO。

8.根据权利要求6所述基于氟化聚苯并咪唑的阴离子交换膜的制备方法，其特征在于：所述有机盐单体与所述含氟聚苯并咪唑的摩尔比为2：1。

9.根据权利要求6所述基于氟化聚苯并咪唑的阴离子交换膜的制备方法，其特征在于，所述含氟聚苯并咪唑的合成为：向反应容器中加入多聚磷酸、3,3’-二氨基联苯二胺和2,2-双(4-羧基苯基)六氟丙烷形成混合液，随后在氮气的保护下置于90～140℃进行梯度加热反应，趁热倒入去离子水中洗涤，取析出的聚合物即可。

10.根据权利要求6所述基于氟化聚苯并咪唑的阴离子交换膜的制备方法，其特征在于：步骤(a)中，所述咪唑衍生物 与过量二卤代烃在冰水浴的条件下搅拌反应6～24小时。
