专利号: 2018103378922
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种吊装式共享单车停车库,其特征在于:包括机架,所述的机架设置有取放机构、升降机构及收纳机构,所述的取放机构包括取放座及活动座,所述的取放座固定于机架底部,所述的取放座上设置有从水平状逐渐弯曲至竖直状的抬升轮轨,所述的活动座上方设置有放置自行车车轮的取放槽及将自行车车轮锁定于取放槽的车轮锁定组件,下方设置有沿抬升轮轨滑移的滑轮,所述的升降机构包括升降轨道、升降座及升降组件,所述的升降轨道沿竖向固定设置于机架,且底部与取放座位置相对应,所述的升降组件驱动升降座沿升降轨道进行升降,所述的升降座设置有带动活动座同步升降的座体联动组件,所述的收纳机构包括收纳圈及吊装移动组件,所述的收纳圈呈水平环形状,所述的收纳圈的数量为两个以上且沿竖向依次固定于机架,所述的吊装移动组件包括用于吊装自行车的吊装座及驱动吊装座沿收纳圈外周轮廓移动的循环组件,所述的收纳圈与升降轨道对应位置设置有操作位,所述的吊装座设置有在活动座被升降座带动上升至操作位时将活动座锁定的座体锁定组件,所述的机架上设置有控制升降座将活动座从吊装座上取下的操作按钮,所述的升降座包括固定部分及转动部分,所述的转动部分水平转动于固定部分,所述的固定部分设置有驱动转动部分转动的转动组件,所述的座体联动组件包括联动杆及联动架,所述的联动架平行设置于转动部分两侧,所述的联动杆水平穿设于活动座,各所述的联动架上端设置有放置联动杆端部的放置槽,两侧的所述的联动架之间设置有与活动座前端形状相适配的装配腔,所述的座体锁定组件包括锁定钩,锁定杆及锁定夹板,所述的锁定夹板分别设置于活动座前端的两侧,所述的锁定杆水平固定于两侧的锁定夹板之间,所述的锁定钩铰接于吊装座,所述的锁定钩钩于锁定杆,两侧的所述的锁定夹板之间设置有与锁定钩形状相适配的夹持腔,所述的锁定钩设置有感应锁定钩上是否存在活动座的位置传感器,所述的升降座位于吊装座的移动轨迹上,锁定钩在活动座受到升降座挤压时,锁定钩向远离升降座的位置摆动,并将活动座向升降座倾倒,所述的收纳圈的水平截面呈腰圆状,由呈半圆弧状的第一单元和呈直线状的第二单元组成,所述的第一单元分别对称设置于收纳圈两端,所述的第一单元相对应的端部之间依次连接有两个以上的第二单元,所述机架位于第一单元的圆心处竖向设置有安装柱,所述的安装柱包括沿竖向固定设置有若干个安装柱单元,相邻所述的安装柱单元的连接位置与收纳圈的水平位置相对应,并设置有安装支架,所述的安装支架包括安装本体、第一支脚及第二支脚,所述的安装本体夹持并固定设置于相邻安装柱单元之间,所述的第一支脚延伸至第一单元的上方,并设置有供固定第一单元的固定件穿过的第一固定孔,所述的第二支脚分别向安装本体延伸,并延伸至第一单元与第二单元的连接处的上方,所述的第二支脚设置有供固定第一单元及第二单元的固定件穿过的第二固定孔。

2.根据权利要求1所述的吊装式共享单车停车库,其特征在于:所述的车轮锁定组件包括锁定件及锁定电机,所述的锁定件为呈圆弧状的刚性构件,其一端为驱动端安装于锁定电机的电机轴,另一端为自由端,所述的锁定电机的电机轴转动时,锁定件的自由端穿过轮毂,并与取放槽之间构成轮胎的锁定腔,所述的活动座的前方设置有使锁定电机启动的锁定按钮,所述的锁定按钮位于活动座前端,并在自行车完全放入取放槽后被自行车前轮所挤压,所述的取放座设置有使锁定电机反转解锁的解锁按钮。

3.根据权利要求1所述的吊装式共享单车停车库,其特征在于:所述的锁定钩设置有由钢珠组件组成的锁定阵列,所述的钢珠组件沿锁定钩横向排布于锁定钩,所述的钢珠组件包括钢珠腔、钢珠、钢珠弹簧及锁定槽,所述的钢珠腔位于锁定钩上端面设置有锁定口,所述的钢珠滑移并限位于钢珠腔,所述的钢珠弹簧压缩于钢珠腔与钢珠之间并将向锁定口复位,所述的锁定槽设置于锁定杆底部,所述的钢珠伸入锁定口的部分与锁定槽卡配,构成锁定钩与锁定杆的定位,所述的锁定杆围绕锁定槽设置有向锁定槽凹陷的引导面。

4.根据权利要求1所述的吊装式共享单车停车库,其特征在于:所述的机架设置有位于地面的基板,所述的基板设置有供各安装柱插入的基座,所述的安装柱呈中空状,所述的循环组件包括传动柱、传动齿盘、驱动电机及驱动齿形带,所述的驱动电机设置于基座内,所述的传动柱沿竖向转动设置于安装柱内并在驱动电机的驱动下转动,所述的传动齿盘安装于传动柱并与传动柱同步转动,所述的传动齿盘分别与各收纳圈水平位置相对应,所述的驱动齿形带绕设于位于同一水平位置的传动齿盘外周,并通过啮合传动使驱动齿形带沿收纳圈内侧轮廓循环转动,所述的收纳圈内侧面及外侧面分别设置有循环轮槽,所述的吊装座上方转动设置有分别沿各循环轮槽转动的循环轮,所述的吊装座设置有带有传动齿的啮合部,该啮合部与驱动齿形带外侧面啮合,并在驱动齿形带旋转转动时沿收纳圈移动。

5.根据权利要求1所述的吊装式共享单车停车库,其特征在于:所述的升降轨道由两根沿竖向设置的导轨柱组成,所述的导轨柱穿过升降座,所述的升降组件包括升降齿形带、升降齿轮及升降电机,所述的升降齿轮分别转动设置于导轨柱上端及下端,所述的升降电机固定于机架并驱动其中一个升降齿轮转动,所述的升降齿形带绕设于升降齿轮,并在升降齿轮的啮合传动下转动,所述的升降齿形带穿过升降座并与升降座相固定,所述的导轨柱上端及及靠近取放座的位置分别设置有安全缓冲组件,所述的安全缓冲组件包括缓冲套及急停按钮,所述的缓冲套为固定于机架的中空橡胶构件,所述的急停按钮位于缓冲套内,并控制升降电机停止,所述的缓冲套被升降座压缩至一定程度后,挤压急停按钮,使升降电机停止工作或反转,所述的取放座设置有当活动座达到指定位置时触发,控制升降电机启动的启动开关。

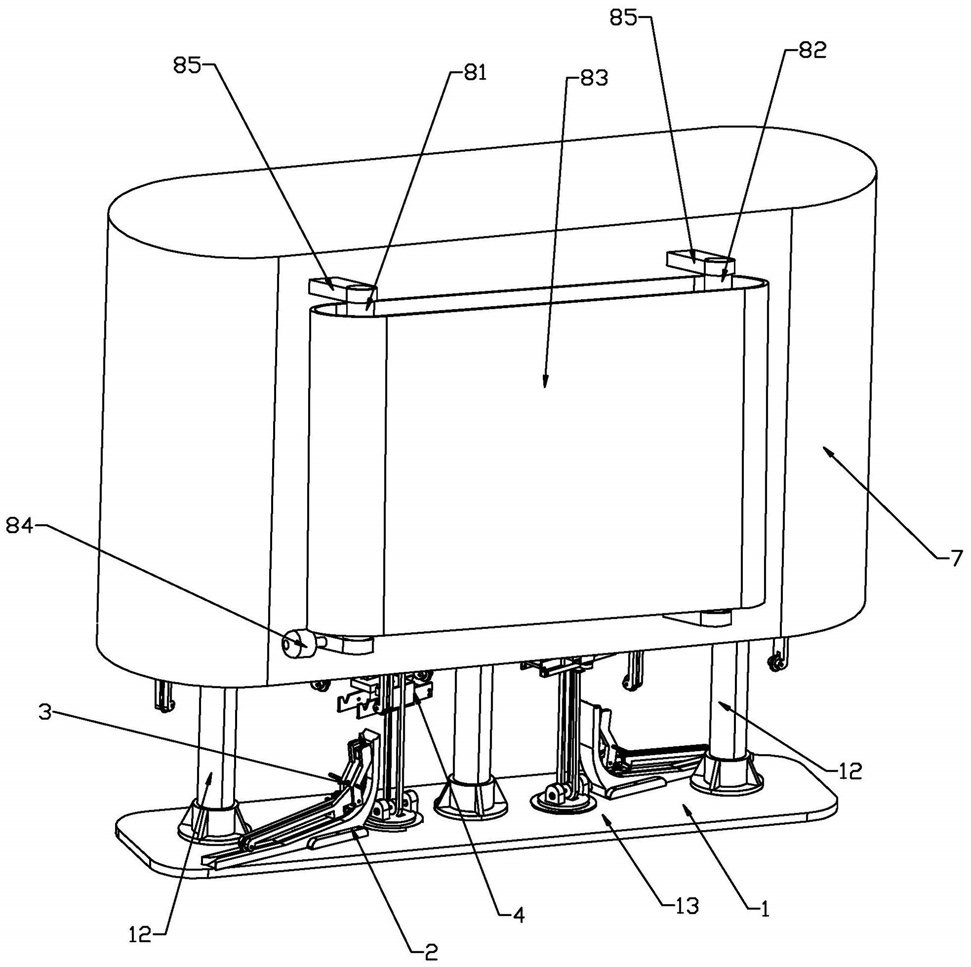

6.根据权利要求1所述的吊装式共享单车停车库,其特征在于:所述的收纳圈外周罩设有保护壳,所述的保护壳外周设置有展示组件,所述的展示组件包括第一展示辊、第二展示辊、展示带及展示切换电机,所述的第一展示辊及第二展示辊两端分别设置有安装于保护壳,并与其转动配合的转动座,所述的展示带的外侧面印刷有宣传图案,并绕设于第一展示辊及第二展示辊,所述的展示切换电机安装于转动座并驱动第一展示辊转动。

7.根据权利要求1所述的吊装式共享单车停车库,其特征在于:所述的活动座包括可折叠的活动座前部及活动座后部,所述的取放槽被活动座前部及活动座后部分隔为放置自行车前轮的取放槽前部及放置自行车后轮的取放槽后部,所述的活动座前部及活动座后部分别设置有一个滑轮,所述的活动座前部及活动座后部的铰接处设置有限制两者最小折叠角度的限位面。
