1.一种芳茂铁苦味酸盐离子化合物，其特征在于该离子化合物的结构如下所示：

式中R代表氯、2,4,6-三硝基苯酚基或2,4,6-三硝基间苯二酚基。

2.一种权利要求1所述的芳茂铁苦味酸盐离子化合物的制备方法，其中R代表氯，其特征在于：将二茂铁、铝粉、无水三氯化铝、氯苯混合均匀后，在120～140℃下回流3～4小时后，加入甲醇和冰水，过滤，滤液分液得到的水相用环己烷萃取，然后在避光条件下将苦味酸钠水溶液加入萃取后的水相，常温搅拌反应20～30分钟，过滤，真空干燥，得到芳茂铁苦味酸盐离子化合物，即[环戊二烯-铁-氯苯]苦味酸盐；

上述的二茂铁、铝粉、无水三氯化铝、氯苯、苦味酸钠的摩尔比为1:2.5～3.5:2.5～

3.5:1～1.5:1。

3.一种权利要求1所述的芳茂铁苦味酸盐离子化合物的制备方法，其中R代表2,4,6-三硝基苯酚基，其特征在于：在避光条件下，将权利要求2所述的[环戊二烯-铁-氯苯]苦味酸盐、苦味酸、碳酸钾按摩尔比为1:1～1.5:2.5～3.5溶于N,N-二甲基甲酰胺中，反应2～3小时，加入冰水后过滤，用无水乙醇洗涤，真空干燥，得到芳茂铁苦味酸盐离子化合物。

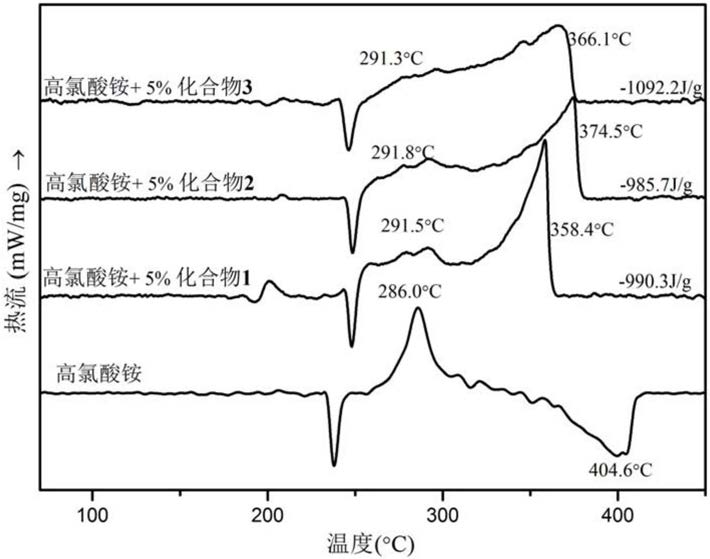

4.一种权利要求1所述的芳茂铁苦味酸盐离子化合物的制备方法，其中R代表2,4,6-三硝基间苯二酚基，其特征在于：在避光条件下，将权利要求2所述的[环戊二烯-铁-氯苯]苦味酸盐、三硝基间苯二酚、碳酸钾按摩尔比为1:1～1.5:2.5～3.5溶于N,N-二甲基甲酰胺中，反应2～3小时，加入冰水后过滤，用无水乙醇洗涤，真空干燥，得到芳茂铁苦味酸盐离子化合物。
