专利号: 2018103425321
申请人: 浙江华疆科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

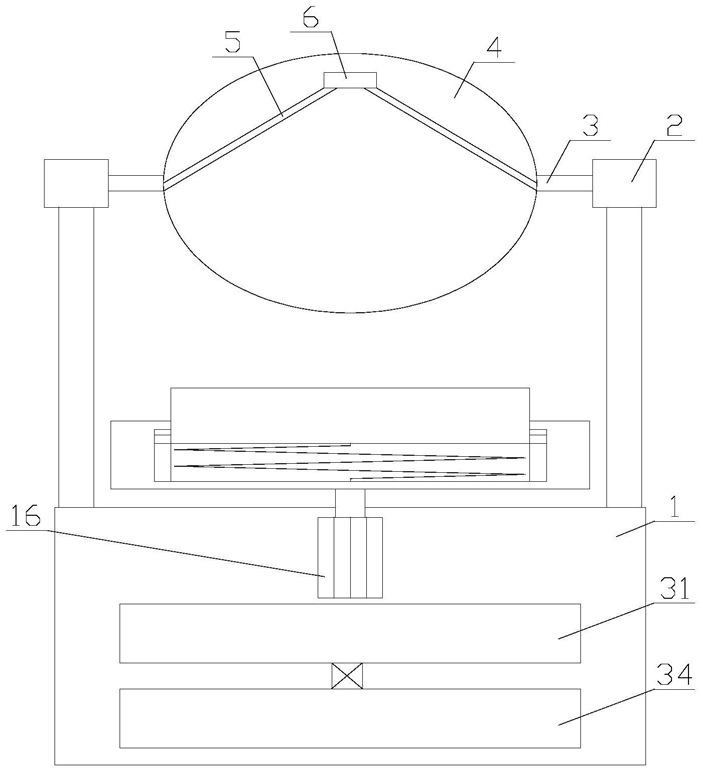

1.一种具有防雨和防风功能的太阳灶,其特征在于,包括底座(1)、反光罩(4)、托板(6)、清洗机构、两个升降机构、两个固定杆(3)、两个支撑块(2)和两个支撑杆(5),两个升降机构均设置在底座(1)的上方,两个升降机构分别设置在底座(1)的两侧,所述升降机构与托板(6)一一对应,所述支撑块(2)设置在升降机构的上方,所述支撑块(2)与固定杆(3)一一对应,两个支撑块(2)中的其中一个支撑块(2)内设有第一电机(15),所述第一电机(15)与两个固定杆(3)中的其中一个固定杆(3)传动连接,所述固定杆(3)与反光罩(4)固定连接,所述固定杆(3)与支撑杆(5)一一对应,所述固定杆(3)与支撑杆(5)固定连接,两个支撑杆(5)均与托板(6)固定连接,所述底座(1)内设有稳定机构;

所述升降机构包括滑槽(7)、滑块(8)、驱动单元、伸缩架(9)、移动块(10)和移动槽(11),所述滑槽(7)设置在底座(1)上,所述滑块(8)设置在滑槽(7)内,所述移动块(10)设置在移动槽(11)内,所述移动槽(11)设置在支撑块(2)的下方,所述驱动单元与伸缩架(9)传动连接,所述伸缩架(9)的顶端的一侧与支撑块(2)铰接,所述伸缩架(9)的顶端的另一侧与移动块(10)铰接,所述伸缩架(9)的底端的一侧与底座(1)铰接,所述伸缩架(9)的底端的另一侧与滑块(8)铰接;

所述清洗机构包括第二电机(16)、转动块(17)、伸出槽(18)、弹簧(20)、毛刷(21)和两个限位单元,所述第二电机(16)固定在底座(1)内,所述转动块(17)设置在底座(1)的上方,所述第二电机(16)与转动块(17)传动连接,所述伸出槽(18)设置在转动块(17)内,所述弹簧(20)设置在伸出槽(18)内,所述弹簧(20)的一端与伸出槽(18)内的底部固定连接,所述弹簧(20)的另一端与毛刷(21)固定连接,所述弹簧(20)处于压缩状态,两个限位单元分别设置在伸出槽(18)的两侧;

所述稳定机构包括中和单元和调节单元,所述中和单元和调节单元分别设置在底座(1)内的顶部和底部;

所述中和单元包括过滤网(23)、第三电机(24)、混合池(27)、若干浆叶(25)和两个净化组件,所述混合池(27)通过过滤网(23)与底座(1)的外部连通,所述第三电机(24)与浆叶(25)传动连接,各浆叶(25)均设置在混合池(27)内,各浆叶(25)周向均匀分布在第三电机(24)的输出轴的外周,两个净化组件分别设置在混合池(27)的两侧;

所述净化组件包括储液箱(28)和水泵(29),所述水泵(29)的一端与储液箱(28)连通,所述水泵(29)的另一端与混合池(27)连通,两个储液箱(28)中,其中一个储液箱(28)内充满碱性溶液,另一个储液箱(28)内充满杀菌液;

所述调节单元包括第一阀门(30)、存储箱(31)、收集箱(34)、第三阀门(33)、两个第二阀门(32)和两个第四阀门(35),所述存储箱(31)通过第一阀门(30)与混合池(27)连通,所述收集箱(34)设置在存储箱(31)的下方,所述收集箱(34)通过第三阀门(33)与存储箱(31)连通,两个第二阀门(32)分别设置在存储箱(31)的上方的两侧,两个第四阀门(35)分别设置在收集箱(34)的下方的两侧。

2.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述驱动单元包括气泵(12)、气缸(13)和活塞(14),所述气缸(13)与支撑块(2)铰接,所述气泵(12)与气缸(13)连通,所述活塞(14)的一端设置在气缸(13)内,所述活塞(14)的另一端与伸缩架(9)铰接。

3.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述滑槽(7)和移动槽(11)均为燕尾槽。

4.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述第一电机(15)、第二电机(16)和第三电机(24)均为伺服电机。

5.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述限位单元包括限位槽和限位块(22),所述限位块(22)设置在限位槽内,所述限位块(22)与毛刷(21)固定连接。

6.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述毛刷(21)的刷毛为马毛。

7.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述过滤网(23)为活性炭过滤网。

8.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述浆叶(25)上设有通孔(26)。

9.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述第一阀门(30)、第三阀门(33)和第四阀门(35)均为电磁阀。

10.如权利要求1所述的具有防雨和防风功能的太阳灶,其特征在于,所述第二阀门(32)为止回阀。
