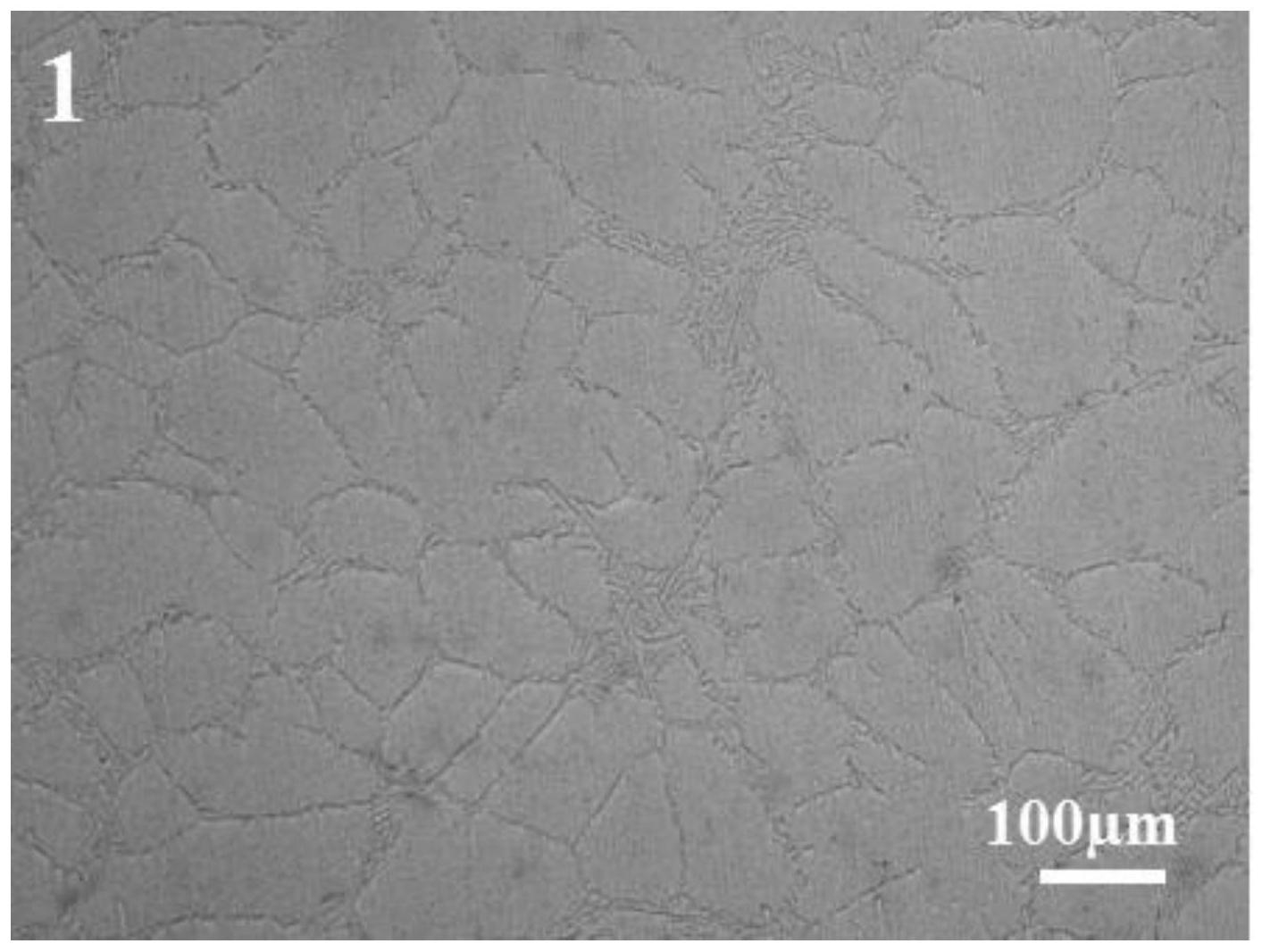

1.一种镁铝尖晶石的新用途,其特征在于能够用作变质剂对铝及其合金的组织进行细化处理,具体过程为:先将8079合金熔化成液体,在熔炼炉中过热到750℃,保温15分钟后扒去浮渣得到熔体,再降温至725℃,将纯度>99.9%的MgAl2O4粉末按重量比0.2%加到熔体中搅拌1min,静置变质10min后,将熔体温度降至689℃,保温10min后将熔体浇铸到预热至250℃的石墨坩埚中;经MgAl2O4变质处理后,变质后的8079铝合金中晶粒尺寸为40微米,主要以等轴晶存在。
