1.聚苯胺/二维层状碳化钛复合材料的电化学制备方法，其特征在于，包括下述步骤：步骤一，Ti3C2氨基化

称取0.5g Ti3C2放入盛有125ml的超纯水超声30min，经超声过的溶液经80℃油浴加热搅拌，并且加入2.5g对苯二胺，1.5ml亚硝酸异戊脂；将油浴加热12h的溶液用PTFE膜抽滤，冷冻干燥；

步骤二，Ti3C2-FTO的制备

将步骤一得到的样品称取0.3g，40ml丙酮，0.001g的碘单质，加入100ml的电解池中，超声1h；将Pt电极作为对电极，FTO导电玻璃作为工作电极，形成二电极电化学系统，施加15V直流电压；电化学反应120s的时间，再将反应后的FTO进行表面清洗真空60℃干燥12h，制备出Ti3C2-FTO纳米材料；

步骤三PANI/Ti3C2-FTO合成

将步骤二得到的Ti3C2-FTO样品作为工作电极，Pt电极作为对电极，0.5M的H2SO4作为电解液，形成二电极电化学系统，施加1V直流电压；电化学反应300-600s，再将反应后的FTO进行表面清洗真空60℃干燥12h，制备出PANI/Ti3C2-FTO纳米材料。

2.根据权利要求1所述的聚苯胺/二维层状碳化钛复合材料的电化学制备方法，其特征在于，包括下述步骤：步骤一，Ti3C2氨基化

称取0.5g Ti3C2放入盛有125ml的超纯水超声30min，经超声过的溶液经80℃油浴加热搅拌，并且缓慢加入2.5g对苯二胺，1.5ml亚硝酸异戊脂；将油浴加热12h的溶液用PTFE膜抽滤，冷冻干燥；

步骤二，Ti3C2-FTO的制备

将步骤一中称得到的样品称取0.3g，40ml丙酮，0.001g的碘单质，加入100ml的电解池中，超声1h；将Pt电极作为对电极，FTO导电玻璃作为工作电极，形成二电极电化学系统，施加15V直流电压；电化学反应120s的时间，再将反应后的FTO进行表面清洗真空60℃干燥

12h，制备出Ti3C2-FTO纳米材料；

步骤三PANI/Ti3C2-FTO合成

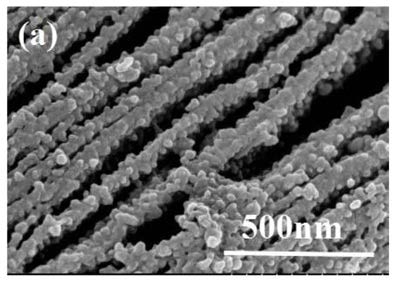

将步骤二得到的Ti3C2-FTO样品作为工作电极，Pt电极作为对电极，0.5M的H2SO4作为电解液，形成二电极电化学系统，施加1V直流电压；电化学反应240s的时间，再将反应后的FTO进行表面清洗真空60℃干燥12h，制备出PANI/Ti3C2-FTO纳米材料。
