1.一种交叉配血方法,其特征在于:采用的交叉配血仪包括支撑架、试剂吸取添加机构、第一血清存储盒、第二血清存储盒、生理盐水储存盒、低离子介质储存盒、凝聚胺溶液储存盒和悬浮液储存盒;所述的试剂吸取添加机构包括试剂盘、分层采集器、分层提取管、凝聚胺介质试剂添加管和血清添加管;所述的试剂盘与支撑架构成转动副;生理盐水储存盒、第一血清存储盒、第二血清存储盒、低离子介质储存盒、凝聚胺溶液储存盒及悬浮液储存盒均固定在试剂盘上;所述的生理盐水储存盒内存放有生理盐水;第一血清存储盒内装有A血清;第二血清存储盒内装有B血清;低离子介质储存盒内装有低离子介质;凝聚胺溶液储存盒内装有凝聚胺溶液;悬浮液储存盒内装有悬浮液;
所述试剂盘的底面上开设有沿试剂盘轴线周向均布的六个安装孔;六个安装孔均为盲孔,且底部均固定有永磁磁钢;凝聚胺介质试剂添加管、三个分层采集器及两个血清添加管的顶端均嵌有吸附块;
所述的分层采集器内部开设有通液腔;通液腔的底端与分层采集器的底端端面连通,顶端与开设在分层采集器外侧面顶端的生理盐水入口连通;分层采集器的外侧面上开设有沿自身周向均布的四个滑槽;四个滑槽的长度方向均沿分层采集器的轴线方向设置;四个抽液滑块与四个滑槽分别构成滑动副;四个滑槽的顶部均固定有抽液电磁铁;抽液滑块为永磁体;四个抽液滑块外侧面的底部均设置有卡杆凸起;其中两个相对设置的抽液滑块组成下驱动抽液滑块组;另两个相对设置的抽液滑块组成上驱动抽液滑块组;四个抽液滑块上的卡杆凸起均在分层采集器的轴线方向上对齐;下驱动抽液滑块组内两个抽液滑块上的卡杆凸起与上驱动抽液滑块组内两个抽液滑块上的卡杆凸起在分层采集器的轴线方向错开设置;四个卡杆凸起上开设有卡杆槽;分层采集器的底端端面上固定有橡胶连接环;分层采集器上设置有第一进液按钮和两个抽液开关;抽液开关采用三位拨动开关;
三个分层采集器上的生理盐水入口与三个第一微型泵的出液口分别通过软管连通;三个第一微型泵的入液口均与生理盐水储存盒的内腔连通;三个分层采集器的底端均安装有分层提取管;分层提取管的内部设置有底部封闭、顶部开放的提取腔;分层提取管内提取腔的顶部设置有连接孔段;连接孔段孔径等于橡胶连接环的外径;分层提取管的提取腔内固定有盐水管;所述的盐水管将提取腔分隔为盐水管内部的盐水腔和盐水管外部的环形分层腔;环形分层腔的中部固定有环形分隔板;环形分隔板将环形分层腔分隔为环形上腔和环形下腔;盐水腔与环形下腔通过第一单向阀连通;第一单向阀的入口朝向盐水腔;环形上腔内设置有第一环形活塞;环形下腔内设置有第二环形活塞;
所述分层提取管的外侧壁上开设有上出气口和下出气口;分层提取管外侧壁上与环形下腔底部对应的位置开设有下进液口;分层提取管外侧壁上与环形上腔底部对应的位置开设有上进液口;分层提取管的底端端面上开设有下出液口和上出液口;下进液口及下出液口均与环形下腔的底部连通;上进液口及上出液口均与环形上腔的底部连通;上出气口与环形上腔的顶部连通;下出气口与环形下腔的顶部连通;下进液口内固定有第三单向阀;第三单向阀的出口朝向环形下腔内;下出液口内固定有第四单向阀;第四单向阀的入口朝向环形下腔内;上进液口内固定有第五单向阀;第五单向阀的出口朝向环形上腔内;上出液口内固定有第六单向阀;第六单向阀的入口朝向环形上腔内;第一环形活塞与两根第一拉杆的底端固定;第二环形活塞与两根第二拉杆的底端固定;两根第一拉杆及两根第二拉杆的顶端均固定有横杆;两根第一拉杆上的横杆分别卡入对应上驱动滑块组内两个抽液滑块上卡杆凸起的卡杆槽;两根第二拉杆上的横杆分别卡入对应下驱动滑块组内两个抽液滑块上卡杆凸起的卡杆槽;
三个分层采集器分为受血者分层采集器、第一供血者分层采集器和第二供血者分层采集器;与受血者分层采集器连接的分层提取管为受血者分层提取管;与第一供血者分层采集器连接的分层提取管为第一供血者分层提取管;与第二供血者分层采集器连接的分层提取管为第二供血者分层提取管;
所述的凝聚胺介质试剂添加管内开设有互相独立的低离子介质通道、凝聚胺溶液通道和悬浮液通道;低离子介质通道、凝聚胺溶液通道、悬浮液通道的底端与三个第七单向阀的入口分别连通,顶端与开设在分层采集器外侧面顶端的低离子介质入口、凝聚胺溶液入口、悬浮液入口分别连通;三个第七单向阀均设置在凝聚胺介质试剂添加管的底端端面上;低离子介质通道、凝聚胺溶液通道及悬浮液通道内均设置有推射组件;推射组件包括推射电磁铁、推射杆、推射弹簧、凝聚胺活塞和第二单向阀;推射杆与推射电磁铁构成滑动副;推射弹簧套置在推射杆上,且两端与推射杆、推射电磁铁分别固定;推射杆的底端穿过推射电磁铁,并与凝聚胺活塞固定;凝聚胺活塞的顶部嵌有推射铁块;三个推射组件内的推射电磁铁分别固定在低离子介质通道、凝聚胺溶液通道、悬浮液通道的顶端;三个推射组件内的凝聚胺活塞与低离子介质通道、凝聚胺溶液通道、悬浮液通道分别构成滑动副;低离子介质入口、凝聚胺溶液入口及悬浮液入口上均固定有第二单向阀;第二单向阀的入口分别朝向低离子介质通道、凝聚胺溶液通道、悬浮液通道内;三个推射组件分别高于低离子介质入口、凝聚胺溶液入口、悬浮液入口;凝聚胺介质试剂添加管上设置有三个第二进液按钮;凝聚胺介质试剂添加管外侧面顶端的低离子介质入口、凝聚胺溶液入口、悬浮液入口与低离子介质储存盒、凝聚胺溶液储存盒、悬浮液储存盒的内腔分别通过软管连通;
所述的血清添加管内开设有血清通道;血清通道的底端与分层采集器的底端端面连通,顶端与开设在血清添加管外侧面顶端的血清入口连通;两根血清添加管的血清入口与两个第二微型泵的出液口分别连通;两个第二微型泵的入液口与第一血清存储盒、第二血清存储盒的内腔分别连通;血清添加管上设置有第三进液按钮;第一血清存储盒对应的血清添加管为第一血清添加管;第二血清存储盒对应的血清添加管为第二血清添加管;
该交叉配血方法具体如下:
步骤一、取出第一待检试管、第二待检试管、第三待检试管、第一试验试管、第二试验试管、第三试验试管、第四试验试管、第五试验试管和第六试验试管;将离心分层后的受血者血液装入第一待检试管;
步骤二、取出受血者分层采集器,并将受血者分层提取管插入第一待检试管内;
步骤三、正向拨动下驱动抽液滑块组对应抽液开关,受血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁通正向电流,使得受血者分层提取管内的第二环形活塞上升;受血者分层提取管的环形下腔内吸入受血者血液的血细胞;
步骤四、将驱动抽液滑块组对应抽液开关回复至中位,将受血者分层提取管插入第一试验试管内;
步骤五、反向拨动下驱动抽液滑块组对应抽液开关,受血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁通反向电流,使得受血者分层提取管内的第二环形活塞下降;受血者分层提取管的环形下腔内受血者血液的血细胞被部分射出到第一试验试管中;
步骤六、将下驱动抽液滑块组对应抽液开关回复至中位,将受血者分层提取管插入第二试验试管内;
步骤七、反向拨动下驱动抽液滑块组对应抽液开关,受血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁通反向电流,使得受血者分层提取管内的第二环形活塞下降;受血者分层提取管的环形下腔内受血者血液的血细胞被射出到第二试验试管中;
步骤八、将受血者分层采集器放回对应安装孔;取出第一血清添加管,并将第一血清添加管的底端正对第一试验试管的入口;
步骤九、按下第一血清添加管上的第三进液按钮;第一血清存储盒对应的第二微型泵启动,第一血清存储盒内的A血清被滴入第一试验试管中;
步骤十、松开第一血清添加管上的第三进液按钮,将第一血清添加管放回对应安装孔;
取出第二血清添加管,并将第二血清添加管的底端正对第二试验试管的入口;
步骤十一、按下第二血清添加管上的第三进液按钮;第二血清存储盒对应的第二微型泵启动,第二血清存储盒内的B血清被滴入第二试验试管中;
步骤十二、松开第二血清添加管上的第三进液按钮,将第二血清添加管放回对应安装孔;
步骤十三、医生根据第一试验试管及第二试验试管内的凝集情况判断受血者的血型;
步骤十四、取出两个与受血者血型相同的供血者血液并离心分层;将离心分层后的第一个供血者血液装入第二待检试管;将离心分层后的第二个供血者血液装入第三待检试管;
步骤十五、取出受血者分层采集器,并将受血者分层提取管插入第一待检试管内;同时正向拨动上驱动抽液滑块组对应抽液开关及下驱动抽液滑块组对应抽液开关,受血者分层采集器内四个抽液电磁铁均通正向电流,使得受血者分层提取管内的第一环形活塞和第二环形活塞均上升;受血者分层提取管的环形下腔内吸入受血者的血细胞,环形上腔内吸入受血者的血浆;
步骤十六、将上驱动抽液滑块组对应抽液开关回复至中位,按下第一进液按钮;受血者分层采集器对应的第一微型泵启动,生理盐水储存盒内的生理盐水进入到受血者分层提取管内,并通过第一单向阀进入环形下腔;
步骤十七、将下驱动抽液滑块组对应抽液开关回复至中位,将受血者分层提取管的底端正对第三试验试管的入口;反向拨动下驱动抽液滑块组对应抽液开关,受血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁均通反向电流,使得受血者分层提取管内的第二环形活塞下降;受血者分层提取管的环形下腔内部分稀释后的血细胞被射出到第三试验试管中;
步骤十八、将下驱动抽液滑块组对应抽液开关回复至中位,将受血者分层提取管的底端正对第四试验试管的入口;反向拨动上驱动抽液滑块组对应抽液开关,受血者分层采集器内上驱动抽液滑块组对应的两个抽液电磁铁均通反向电流,使得受血者分层提取管内的第一环形活塞下降;受血者分层提取管环形上腔内部分血浆被射出到第四试验试管中;
步骤十九、将上驱动抽液滑块组对应抽液开关回复至中位,将受血者分层提取管的底端正对第五试验试管的入口;反向拨动下驱动抽液滑块组对应抽液开关,受血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁均通反向电流,使得受血者分层提取管内的第二环形活塞下降;受血者分层提取管的环形下腔内剩余稀释后的血细胞被射出到第五试验试管中;
步骤二十、将下驱动抽液滑块组对应抽液开关回复至中位,将受血者分层提取管的底端正对第六试验试管的入口;反向拨动上驱动抽液滑块组对应抽液开关,受血者分层采集器内上驱动抽液滑块组对应的两个抽液电磁铁均通反向电流,使得受血者分层提取管内的第一环形活塞下降;受血者分层提取管环形上腔内剩余血浆被射出到第六试验试管中;
步骤二十一、将受血者分层采集器的上驱动抽液滑块组对应抽液开关回复至中位,将受血者分层采集器放回对应安装孔;取出第一供血者分层采集器,并将第一供血者分层提取管插入第二待检试管内;
步骤二十二、同时正向拨动上驱动抽液滑块组对应抽液开关及下驱动抽液滑块组对应抽液开关,第一供血者分层采集器内四个抽液电磁铁均通正向电流,使得第一供血者分层提取管内的第一环形活塞和第二环形活塞均上升;第一供血者分层提取管的环形下腔内吸入第一个供血者的血细胞,环形上腔内吸入第一个供血者的血浆;
步骤二十三、将上驱动抽液滑块组对应抽液开关回复至中位,按下第一进液按钮;第一供血者分层采集器对应的第一微型泵启动,生理盐水储存盒内的生理盐水进入到第一供血者分层提取管内,并通过第一单向阀进入环形下腔;
步骤二十四、将下驱动抽液滑块组对应抽液开关回复至中位,将第一供血者分层提取管的底端正对第三试验试管的入口,反向拨动上驱动抽液滑块组对应抽液开关,第一供血者分层采集器内上驱动抽液滑块组对应的两个抽液电磁铁通反向电流,使得第一供血者分层提取管内的第一环形活塞下降;第一供血者分层提取管环形上腔内血浆被射出到第三试验试管中;
步骤二十五、将上驱动抽液滑块组对应抽液开关回复至中位,将第一供血者分层提取管的底端正对第四试验试管的入口;反向拨动下驱动抽液滑块组对应抽液开关,第一供血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁通反向电流,使得第一供血者分层提取管内的第二环形活塞下降;第一供血者分层提取管的环形下腔内稀释后的血细胞被射出到第四试验试管中;
步骤二十六、将第一供血者分层采集器的上下驱动抽液滑块组对应抽液开关回复至中位,将第一供血者分层采集器放回对应安装孔;取出第二供血者分层采集器,并将第二供血者分层采集器插入第三待检试管内;
同时正向拨动上驱动抽液滑块组对应抽液开关及下驱动抽液滑块组对应抽液开关,第二供血者分层采集器内四个抽液电磁铁均通正向电流,使得第二供血者分层提取管内的第一环形活塞和第二环形活塞均上升;第二供血者分层提取管的环形下腔内吸入第二个供血者的血细胞,环形上腔内吸入第二个供血者的血浆;
步骤二十七、将上驱动抽液滑块组对应抽液开关回复至中位,按下第一进液按钮;第二供血者分层采集器对应的第一微型泵启动,生理盐水储存盒内的生理盐水进入到第二供血者分层提取管内,并通过第一单向阀进入环形下腔;
步骤二十八、将下驱动抽液滑块组对应抽液开关回复至中位,将第二供血者分层提取管的底端正对第五试验试管的入口,反向拨动上驱动抽液滑块组对应抽液开关,第二供血者分层采集器内上驱动抽液滑块组对应的两个抽液电磁铁通反向电流,使得第二供血者分层提取管内的第一环形活塞下降;第二供血者分层提取管环形上腔内血浆被射出到第五试验试管中;
步骤二十九、将上驱动抽液滑块组对应抽液开关回复至中位,将第二供血者分层提取管的底端正对第六试验试管的入口;反向拨动下驱动抽液滑块组对应抽液开关,第二供血者分层采集器内下驱动抽液滑块组对应的两个抽液电磁铁通反向电流,使得第二供血者分层提取管内的第二环形活塞下降;第二供血者分层提取管的环形下腔内稀释后的血细胞被射出到第六试验试管中;
步骤三十、将下驱动抽液滑块组对应抽液开关回复至中位,将第二供血者分层采集器放回对应安装孔;取出凝聚胺介质试剂添加管;n=3,4,5,6,依次执行步骤三十一和三十二;
步骤三十一、将凝聚胺介质试剂添加管的底端正对第n试验试管的入口,按下低离子介质通道对应的第二进液按钮;低离子介质通道的推射电磁铁通电,使得凝聚胺介质试剂添加管内的低离子介质滴入第n试验试管;
步骤三十二、摇匀第n试验试管内的液体;
步骤三十三、n=3,4,5,6,依次执行步骤三十四和三十五;
步骤三十四、将凝聚胺介质试剂添加管的底端正对第n试验试管的入口,按下凝聚胺溶液通道对应的第二进液按钮;凝聚胺溶液通道内的推射电磁铁通电,使得凝聚胺介质试剂添加管内的凝聚胺溶液滴入第n试验试管;
步骤三十五、摇匀第n试验试管内的液体;
步骤三十六、对第三试验试管、第四试验试管、第五试验试管和第六试验试管进行离心;
步骤三十七、医生观察第三试验试管、第四试验试管、第五试验试管和第六试验试管是否发生凝集反应;若发生凝集反应则进入步骤三十八,若未发生凝集反应,则重新从步骤十四开始执行;
步骤三十八、n=3,4,5,6,依次执行步骤三十九和四十;
步骤三十九、将凝聚胺介质试剂添加管的底端正对第n试验试管的入口,按下悬浮液通道对应的第二进液按钮;悬浮液通道内的推射电磁铁通电,使得凝聚胺介质试剂添加管内的悬浮液滴入第n试验试管;
步骤四十、摇匀第n试验试管内的液体;
步骤四十一、医生观察第三试验试管、第四试验试管、第五试验试管和第六试验试管,判断受血者血液与两个供血者的血液是否配合。

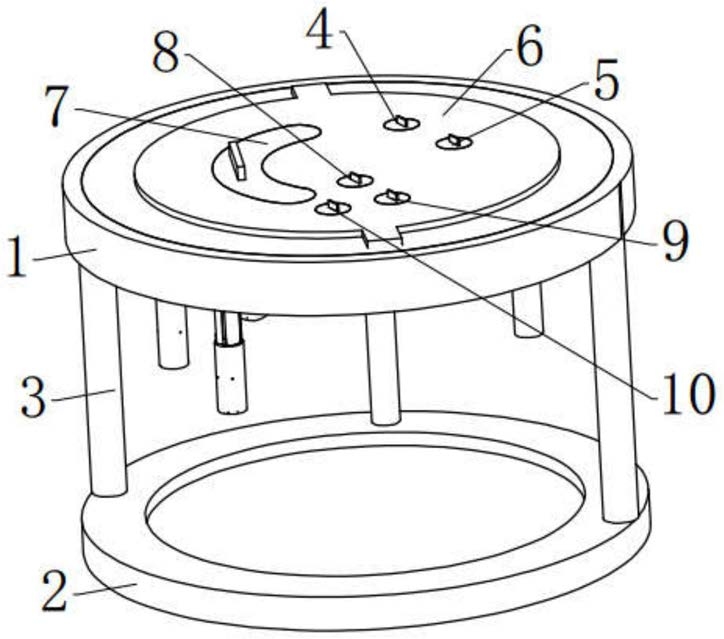

2.根据权利要求1所述的一种交叉配血方法,其特征在于:所述的支撑架包括上安装环、下摆放环和支撑柱;三根支撑柱的底端均与下摆放环固定,顶端均与上安装环固定。
3.根据权利要求1所述的一种交叉配血方法,其特征在于:所述的吸附块采用磁性材料或永磁体。
4.根据权利要求1所述的一种交叉配血方法,其特征在于:所述卡杆槽的一端与卡杆凸起的入杆端端面连通;卡杆凸起入杆端端面与卡杆槽的连通处设有倒角;所述的上出液口及下出液口到分层提取管轴线的距离均大于环形下腔的半径。
