1.一种锡钒钴锰复合氧化物纳米颗粒的制备方法，其特征在于，该锡钒钴锰复合氧化物纳米颗粒化学式为SnO2/VO2/CoO/Mn3O4，所述的制备方法包括以下步骤：

1)称取一定量的醋酸锰，醋酸钴，乙酰丙酮钒，乙二酸二丁基锡溶于一定体积的N,N-二甲基甲酰胺和乙醇中，然后加入适量的聚乙烯吡咯烷酮K-120(简称为PVP)，搅拌6～12h，得到棕红色的前驱体混合物溶液，混合物溶液中金属元素的摩尔比为Mn：Co：V：Sn＝3：1：1：1；

2)将得到的棕红色的前驱体混合物溶液在18～20kv电压和0.8～1.0mL/h流率下、相对湿度为30～40％的氛围下进行静电纺丝；

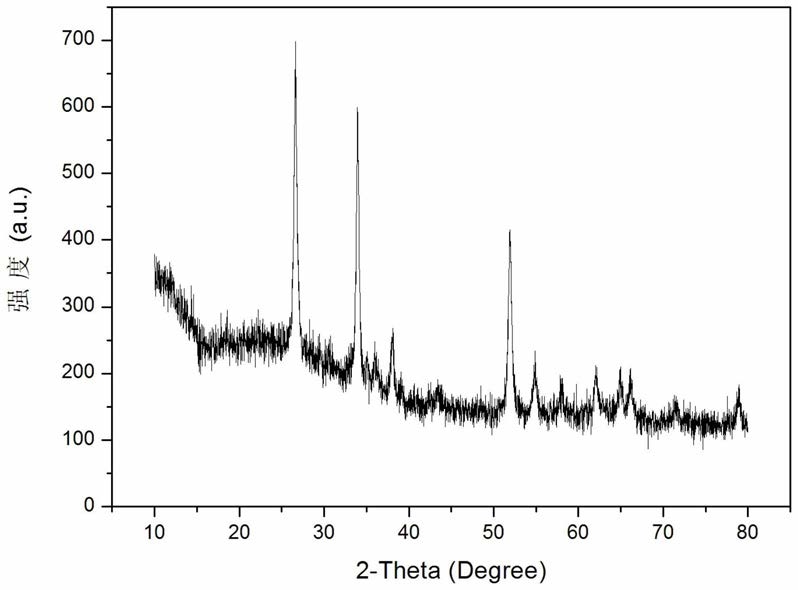

3)将得到的静电纺丝产品置于坩埚内，然后将坩埚放置于马弗炉中800～900℃烧结5～7h，然后自然降温至室温，得到一种锡钒钴锰复合氧化物纳米颗粒。

2.一种如权利要求1所述的制备方法得到的锡钒钴锰复合氧化物纳米颗粒的用途，其特征在于，该纳米颗粒作为锂离子电池负极材料，其首次放电比容量为478.7mAh g-1，循环-1

85次后充放电比容量保持在390mAh g 以上，循环85次后充放电效率仍保持99％以上。
