专利号: 2018103464523
申请人: 钱立文
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

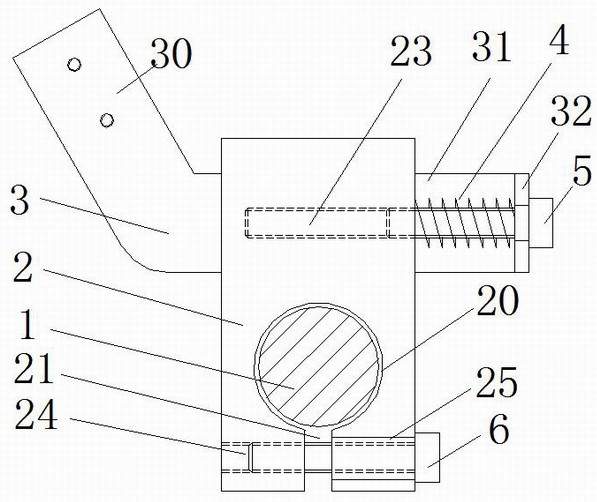

1.无极调节的薄膜分切机切刀调节装置,包括固定在分切机两侧壁的导杆(1)以及设置在导杆(1)上的若干切刀调节装置;其特征在于所述的任一切刀调节装置包括滑块(2)、滑块锁紧螺丝(6),切刀固定块(3)、纵向调节螺丝(5)及弹簧(4);所述滑块(2)设有与导杆(1)呈间隙配合的圆孔(20)以及位于圆孔(20)上端一侧与导杆(1)呈垂直向带台阶的滑槽(22),所述圆孔(20)下端呈轴向设有长槽(21),所述滑槽(22)与刀片固定块(3)呈紧密配合。

2.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述滑块(2)位于滑槽(22)中心处平行位设有与纵向调节螺丝(5)匹配的调节螺丝孔(23),所述滑块(2)长槽(21)位于圆孔(20)径向一侧设有供锁紧螺丝(6) 通过的锁紧螺丝通孔(25),另一侧设有与锁紧螺丝(6) 匹配的锁紧螺丝孔(24)。

3.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述切刀固定块(3)包括切刀固定部(30)、中间部(31)及折弯部(32),所述折弯部(32)设有供纵向调节螺丝(5)通过的调节螺丝通孔(33),所述切刀固定部(30)与中间部(31)呈径向120度设置,所述中间部(31)与折弯部(32)朝调节螺丝孔(23)侧呈轴向90度折弯。

4.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述弹簧(4)穿设在纵向调节螺丝(5)上,位于切刀固定块(3)的折弯部(32)与滑块(2)之间。

5.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述纵向调节螺丝(5)呈径向穿过切刀固定块(3)的折弯部(32)的调节螺丝通孔(33),可调节的固定在滑块(2)的调节螺丝孔(23)上,所述的滑块锁紧螺丝(6)呈径向穿过滑块(2)长槽(21)一侧的锁紧螺丝通孔(25)可锁紧的固定在滑块(2)另一侧的锁紧螺丝孔(24)上。

6.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述切刀固定块(3)先穿过滑块(2)的滑槽(22),然后用折弯机器批量完成折弯形成切刀固定块(3)的折弯部(32)。

7.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述切刀固定块(3)厚度为3mm左右。

8.根据权利要求1所述的无极调节的薄膜分切机切刀调节装置,其特征在于所述滑块(2)长槽(21)间隙为2mm左右。
