专利号: 2018103478070
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

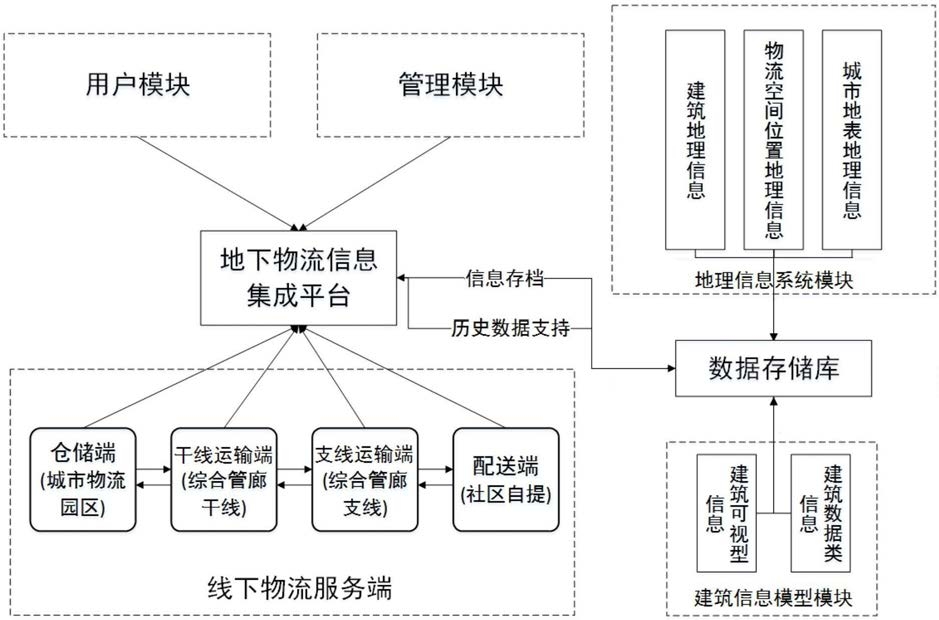

1.一种基于城市地下综合管廊的物流系统,其特征在于,包括:管廊子系统,用于物流运输;

线下物流服务端,用于采集管廊子系统的物流信息,并将物流信息发送至地下物流信息集成平台;

所述线下物流服务端包括:

仓储端,用于采集物流园区的仓储信息并传送至干线运输端和地下物流信息集成平台;

干线运输端,用于采集干线综合管廊的干线运输信息并传送至支线运输端、仓储端和地下物流信息集成平台;

支线运输端,用于采集支线综合管廊的支线运输信息并传送至干线运输端、配送端和地下物流信息集成平台;

配送端,用于采集社区的配送信息并发送至支线运输端和地下物流信息集成平台;

地下物流信息集成平台,用于接收物流信息,将物流信息发送至管理模块和用户模块,并将物流信息发送至数据存储库保存;

管理模块,用于获取物流信息,并对线下物流服务端发出相应的运输调度指令;

用户模块,用于获取物流信息;所述物流信息包括物流园区的仓储信息、干线综合管廊的干线运输信息、支线综合管廊的支线运输信息和社区的配送信息;

地理信息系统模块,用于接收地理信息;所述地理信息包括建筑地理信息、物流空间位置地理信息和城市地表地理信息;

建筑信息模型模块,用于接收建筑信息,所述建筑信息包括建筑可视型信息和建筑数据类信息 ;

数据存储库,用于存储地理信息和建筑信息,并对城市地理信息集成平台提供数据支持;

系统的搭建步骤为:A1.对城市地下管廊建筑进行高精度翻模进而建立建筑信息模型,该部分在整个系统中定义为BIM模块;A2.构建该座城市的地理信息系统,并对城市内部的地理信息进行可视化展示,该部分在整个系统中定义为GIS模块;A3.利用SqlServer 搭建数据存储库,对建立的GIS+BIM系统中的数据信息进行存储支持,同时基于数据存储库的数据存储支持,搭建集信息调取、存储和中转功能的基于GIS+BIM技术的地下物流信息集成平台;A4.搭建面向物流管理者的调度平台,该平台可向基于GIS+BIM技术的信息集成平台发送信息调取请求同时信息集成平台对相应的请求进行反馈,该面向物流管理者的信息交互平台在整个系统中属于管理模块;A5.搭建面向物流邮寄用户的信息查询终端,该平台可向在基于GIS+BIM的信息集成平台中进行物流信息的查询,同时可通过该信息查询终端接收由信息集成平台发出的物流到站通知,方便及时前往自提点进行取货,该面向物流邮寄用户的信息查询终端在整个系统中属于用户模块;

用户查询物流信息的步骤为:B1.通过用户在系统的物流信息查询终端输入要查询的快件的订单号;B2.通过地下物流信息集成平台接收到用户的物流信息查询请求,将用户的物流信息查询请求转发至数据存储库;B3.通过数据存储库接受到地下物流信息集成平台的物流信息查询请求,将其请求查询的物流信息从库中调出并反馈至地下物流信息集成平台中;B4.由地下物流信息集成平台将数据存储库反馈的物流信息转发至物流信息查询终端,完成一次由用户发起的物流信息查询;

管理方调用系统信息的步骤为:C1.利用物流系统管理方通过管理模块向地下物流信息集成平台发送相关信息调用请求;C2.通过地下物流信息集成平台接收到管理方的信息调用请求,将调用请求转发至数据存储库中;C3.利用数据存储库根据信息调用请求对库内数据进行调取并反馈至地下物流信息集成平台;C4.由地下物流信息集成平台将数据存储库反馈的相关数据信息转发至管理模块,完成一次由管理方发起的系统数据调取操作;

数据存储库实现更新功能的步骤如下:D1.将更新的数据录入系统中;D2.将录入系统的更新信息经由信息集成平台转录到数据存储库中;D3.在数据存储库中,对在新录入的更新数据与原有数据进行比对,若存在重叠部分则删除原有数据,保留更新数据,生成更新后的数据存储库;若不存在数据的重叠问题,则都进行保留,生成更新后的数据存储库。

2.根据权利要求1所述的基于城市地下综合管廊的物流系统,其特征在于,所述管廊子系统包括干线综合管廊和与干线综合管廊相连的若干支线综合管廊;所述干线综合管廊包括并排设置的地下物流舱室(1)、给排水舱室(2)、电力电缆舱室(3)和通信电缆舱室(4),所述地下物流舱室(1)内设有车辆运行通道和物流运输管道(6),所述车辆运行通道用于运行转运车(5),所述给排水舱室(2)内设有给排水管道(7),所述电力电缆舱室(3)内设有高压电力电缆支架(8)和非高压电力电缆支架(9),所述通信电缆 舱室(4)内设有通信电缆支架(10);所述支线综合管廊包括并排设置的地下物流舱室(1)和综合舱室(11),所述综合舱室(11)内设有给排水管道(7)、非高压电力电缆支架(9)和通信电缆支架(10)。

3.根据权利要求2所述的基于城市地下综合管廊的物流系统,其特征在于,所述地下物流舱室(1)、给排水舱室(2)、电力电缆舱室(3)、通信电缆舱室(4)和综合舱室(11)内均设有检修通道。

4.根据权利要求3所述的基于城市地下综合管廊的物流系统,其特征在于,所述检修通道的净宽大于1m。

5.根据权利要求2所述的基于城市地下综合管廊的物流系统,其特征在于,所述干线综合管廊内的地下物流舱室(1)、给排水舱室(2)、电力电缆舱室(3)和通信电缆舱室(4)依次设置。

6.根据权利要求2所述的基于城市地下综合管廊的物流系统,其特征在于,所述物流运输管道(6)的材质为密闭的双层中空材料。

7.根据权利要求2所述的基于城市地下综合管廊的物流系统,其特征在于,所述干线综合管廊和支线综合管廊的横截面均为矩形。
