专利号: 2018103496153
申请人: 陈曜勇
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

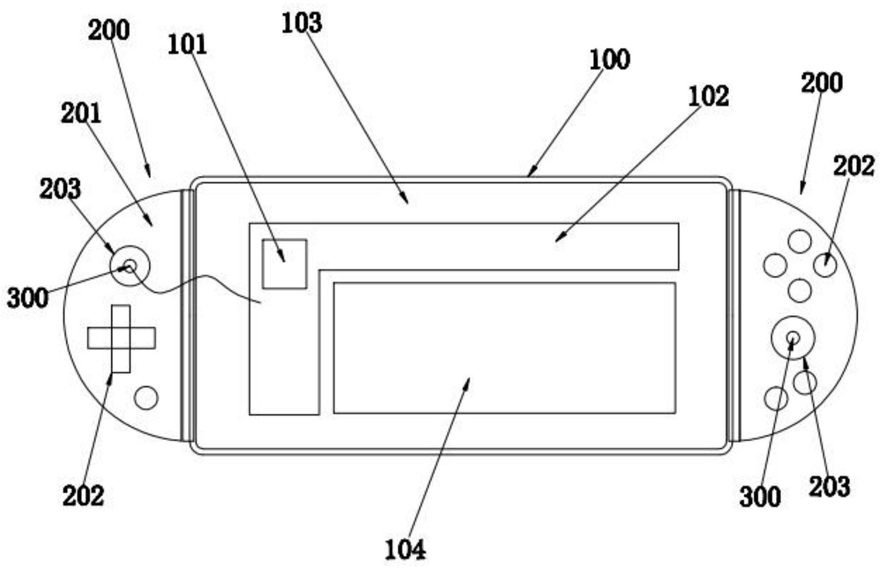

1.一种全面屏游戏手机,其特征在于:包括

机身(100),其内部设有处理器(101)、主板(102)、屏幕(103)、电池(104);

手柄部(200),其配置与所述机身(100)活动连接,其包括手柄壳(201)、按钮(202)和摇杆(203);

摄像头(300),其与所述摇杆(203)的前表面固定;

其中,所述摇杆(203)的杆体为空心管体,所述摄像头(300)的连接线穿过所述摇杆(203)的杆体与所述主板(102)连接。

2.根据权利要求1所述的一种全面屏游戏手机,其特征在于:所述手柄部(200)通过水冷箱(400)与所述机身(100)活动连接,所述水冷箱(400)包括箱体(401)、第一导热管(402)、第二导热管(403)、第三导热管(404)、第一永磁铁(405)、第一电磁铁(406)、第二电磁铁(407)、第一导杆(408),所述第一导热管(402)、第二导热管(403)的一端与机身(100)内的处理器(101)的表面连接,所述第一导热管(402)、第二导热管(403)的中部与所述机身(100)固定,所述箱体(401)与所述第一导热管(402)、第二导热管(403)的中部固定,所述第一导热管(402)、第二导热管(403)的另一端分别与所述第三导热管(404)的两端连接,所述第三导热管(404)设置在所述箱体(401)内,所述箱体(401)内设置有水,所述箱体(401)的左、右端面均开设有第一导孔(410),所述第一导孔(410)内设有与其形状配合的且沿其移动的第一导杆(408),所述第一导杆(408)的配置在箱体(401)内的一端与第一电磁铁(406)固定,所述第一导杆(408)的配置在箱体(401)外的一端与所述手柄壳(201)固定,所述箱体(401)的左、右端面均配置有第一永磁铁(405),所述第一导杆(408)为空心管体,所述第一电磁铁(406)的导线穿过第一导杆(408)的管体与配置在所述手柄壳(201)内的第一电磁铁(406)的电源模块连接,所述第二电磁铁(407)的电源模块配置在所述手柄壳(201)内,所述第一电磁铁(406)的电源模块、第二电磁铁(407)的电源模块通过无线通信模块与所述处理器(101)连接。

3.根据权利要求2所述的一种全面屏游戏手机,其特征在于:所述所述第一导孔(410)与所述第一导杆(408)之间设有密封圈,所述密封圈由丁晴橡胶制成。

4.根据权利要求2所述的一种全面屏游戏手机,其特征在于:所述箱体(401)的水配置在水袋(409)内,所述水袋(409)的中部包裹在所述第三导热管(404)中部上。

5.根据权利要求1所述的一种全面屏游戏手机,其特征在于:所述手柄部(200)的摇杆(203)通过采集部(500)与所述处理器(101)连接,所述采集部(500)包括永磁铁环(501)、电磁铁环(502)、第一导筒(503)、第一滑块(504)、第一连杆(505)、位置检测模块(506)、下导套(507)、下滑块(508)、下永磁铁圈(509)、下电磁铁圈(510)、拉绳(511)、第一弹簧(512),所述永磁铁环(501)与所述摇杆(203)的圆周面同轴固定,所述永磁铁环(501)的外径与所述电磁铁环(502)的内径相同,所述电磁铁环(502)的外圆周面与6个沿其周向均匀分布的第一连杆(505)的一端铰链连接,每个第一连杆(505)的另一端均与所述第一滑块(504)铰链连接,所述第一滑块(504)均沿所述第一导筒(503)移动,所述第一导筒(503)的开口均朝向所述电磁铁环(502)的圆心,六个所述第一导筒(503)均匀所述手柄壳(201)固定,所述手柄壳(201)的下表面在所述电磁铁环(502)的轴线方向开设有第二通孔(513),所述第二通孔(513)用于所述摇杆(203)的底部向底侧沉降,所述第一导筒(503)的内圆周面沿其轴线方向设有多个位置检测模块(506),所述第一滑块(504)与所述第一导筒(503)的内底面之间设有第一弹簧(512),所述位置检测模块(506)通过无线通信模块与所述处理器(101)连接,所述手柄壳(201)的下表面的第二通孔(513)处同轴固定有下导套(507),所述下导套(507)内设有沿其移动的下滑块(508),所述下滑块(508)的上表面同轴固定有下永磁铁圈(509),下导套(507)的上端的内圆周面同轴固定有下电磁铁圈(510),所述下电磁铁圈(510)的电源模块通过无线通信模块与所述处理器(101)连接,所述摇杆(203)的下部的侧表面设有第三通孔(514),所述第三通孔(514)内设有穿过其的连接线,所述摇杆(203)的下端通过拉绳(511)与所述下滑块(508)的中部连接。

6.根据权利要求1所述的一种全面屏游戏手机,其特征在于:所述手柄壳(201)设有两个并分别设置于所述机身(100)的左右两侧,两个手柄壳(201)的摇杆(203)均设有摄像头(300)。
