专利号: 2018103509399
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

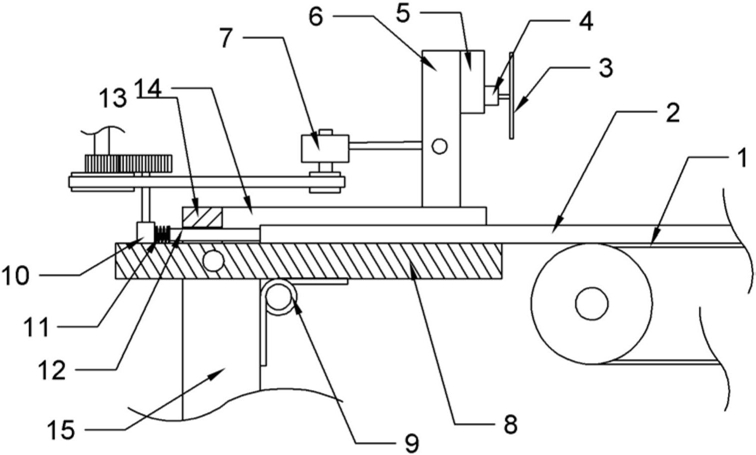

1.板材切割加工装置,包括机架,其特征在于:机架上设有:

传送带,所述传送带用于将板材运送至固定机构中;

固定机构,所述固定机构包括固定板,所述固定板位于传送带输出板材的一侧,固定板与传送带位于同一水平面上,所述固定板一端铰接在机架上,固定板与机架之间还设有第三弹簧,所述第三弹簧用于支撑固定板;

切割机构,所述切割机构包括底座、滑动座、第一电机以及切割刀具,所述底座与机架转动连接,滑动座与底座滑动连接,第一电机用于带动滑动座沿底座侧壁上下滑动,切割刀具固定设置在滑动座上,切割刀具包括第二电机和与第二电机的输出轴动力连接的切割轮,所述切割轮位于固定板与传送带相邻的一端的上方;

切割控制装置,所述切割控制装置包括第一开关和第二开关,所述第一开关、第二开关以及第一电机之间电连接,所述第一开关用于在固定板处于水平状态时开启第一电机,在固定板处于非水平状态时关闭第一电机,所述第二开关用于在滑动座滑动至底座低端时控制第一电机带动滑动座向上滑动,在滑动座滑动至底座顶端时控制第一电机带动滑动座向下滑动;

角度调整机构,所述角度调整机构设置在固定板与机架铰接的一端上方的机架上,角度调整机构包括采集机构、传动机构和控制机构,所述采集机构包括平衡板,平衡板中部固定连接有转轴,机架上设有转轴套,所述转轴套接在转轴套内,所述平衡板两端对称设有第一弹簧和第二弹簧,所述第一弹簧与第一支杆固定连接,所述第二弹簧与第二支杆固定连接;固定板与机架铰接的一端设有第一挡板,所述第一挡板上设有第一通孔和第二通孔,所述第一支杆和第二支杆分别通过第一通孔和第二通孔穿过第一挡板;

所述控制机构包括转动轮,所述转动轮上固定有第一绳索和第二绳索,所述底座上还设有水平方向的转动杆,所述第一绳索与转动杆一端固定连接,所述第二绳索与转动杆另一端固定连接,所述转动轮用于在转动时通过第一绳索和第二绳索控制底座绕竖直方向的轴线进行转动,传动机构用于将平衡板的转动动力传输给转动轮。

2.根据权利要求1所述的板材切割加工装置,其特征在于:所述底座上设有滑槽,滑动座上设有与滑槽相匹配的凸起,所述第一电机输出轴动力连接有丝杠,所述滑动座与丝杠螺纹连接。

3.根据权利要求1所述的板材切割加工装置,其特征在于:所述第一开关包括第二挡板,所述第二挡板设置在第一挡板上方的机架上,所述第一挡板上设有第一触点,所述第二挡板上设有第二触点,所述第一触点和第二触点能够在固定板处于水平状态时接触导通。

4.根据权利要求1所述的板材切割加工装置,其特征在于:所述第二开关包括双刀双掷开关、上挡板和下挡板,所述双刀双掷开关设置在滑动座上,所述上挡板和下挡板设置在机架上,所述上挡板和下挡板用于在滑动座沿着底座侧壁上下滑动过程中切换双刀双掷开关的接通档位。

5.根据权利要求1所述的板材切割加工装置,其特征在于:固定板两侧设有隔板。

6.根据权利要求1所述的板材切割加工装置,其特征在于:传动机构包括固定设置在转轴上的第一传动轮和与转动轮同轴连接的第二传动轮,第一传动轮半径大于第二传动轮,第一传动轮与第二传动轮之间通过皮带动力连接。
