专利号: 2018103517535
申请人: 泗县微腾知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种鞋子清洁除异味方法,其特征在于,该方法包括以下步骤:

S1,将鞋子放置在鞋柜中设置的清理机构内,清理机构对鞋子表面进行清理;

S2,将鞋子放置在S1中所述的鞋柜内,鞋柜上设置的除臭机构将鞋柜内鞋子散发出的异味抽取并过滤;

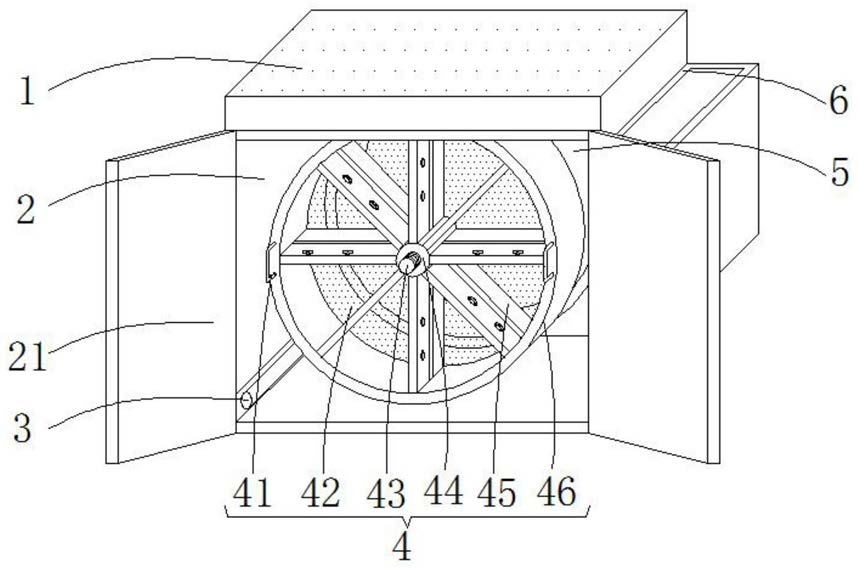

本方法中采用的鞋柜包括除臭机构(1)、柜体(2)、紫外灯管(3)、第一集装机构(4)、第二集装机构(5)、清理机构(6)和旋转机构(7);所述柜体(2)的顶部连通所述除臭机构(1),且所述柜体(2)的侧部转动连接用于清洗的所述清理机构(6);所述柜体(2)的内部设有可转动的用于集装鞋的所述第一集装机构(4)和所述第二集装机构(5);所述第一集装机构(4)和所述第二集装机构(5)的结构相同,且所述第一集装机构(4)和所述第二集装机构(5)中心通过所述旋转机构(7)与所述柜体(2)连接;所述柜体(2)的内部嵌入所述紫外灯管(3)。

2.根据权利要求1所述的一种鞋子清洁除异味方法,其特征在于:所述除臭机构(1)包括活性炭吸附板(11)、光触煤板(12)、纳米银离子抗菌滤网(13)、涡轮风机(14)、出气孔(15)和壳体(16),所述壳体(16)固定于所述柜体(2)的顶部,且所述壳体(16)的内部由下而上依次设有所述活性炭吸附板(11)、所述光触煤板(12)、所述纳米银离子抗菌滤网(13)和所述涡轮风机(14);所述壳体(16)的顶部等距开设若干个所述出气孔(15)。

3.根据权利要求1所述的一种鞋子清洁除异味方法,其特征在于:所述旋转机构(7)包括滑轮(71)、支撑杆(72)和轴套(73),所述支撑杆(72)转动连接于所述柜体(2)的内部,且所述支撑杆(72)与所述柜体(2)之间设有所述滑轮(71);所述支撑杆(72)的一端固定所述轴套(73),且所述轴套(73)的两侧均通过所述支撑杆(72)与所述柜体(2)连接。

4.根据权利要求3所述的一种鞋子清洁除异味方法,其特征在于:所述支撑杆(72)采用T字形结构,且所述支撑杆(72)与所述柜体(2)内部中心处的旋转角度为0°-360°。

5.根据权利要求3所述的一种鞋子清洁除异味方法,其特征在于:所述第一集装机构(4)包括把手(41)、防护网(42)、旋转手柄(43)、第一转轴(44)、托接机构(45)和防护板(46),所述第一转轴(44)转动连接所述轴套(73),且所述第一转轴(44)的一端连接所述旋转手柄(43);所述第一转轴(44)的外侧设有若干个所述托接机构(45),且所述托接机构(45)的移动设有所述防护板(46);所述防护板(46)的侧部固定所述把手(41);所述托接机构(45)的侧部设有所述防护网(42)。

6.根据权利要求5所述的一种鞋子清洁除异味方法,其特征在于:所述防护板(46)采用圆环形结构,且所述防护板(46)与所述第一转轴(44)之间通过呈环形阵列等距分布的所述托接机构(45)连接。

7.根据权利要求5所述的一种鞋子清洁除异味方法,其特征在于:所述托接机构(45)包括滑槽(451)、凸起(452)、托板(453)、通孔(454)和夹板(455),所述托板(453)固定于所述防护板(46)的内侧,且所述托板(453)的表面开设所述滑槽(451);所述滑槽(451)的内侧设有所述凸起(452),且所述滑槽(451)的内部滑动连接所述夹板(455);所述托板(453)的表面设有所述通孔(454)。

8.根据权利要求1所述的一种鞋子清洁除异味方法,其特征在于:所述柜体(2)的侧部转动连接两个开关门(21),且所述柜体(2)的侧部与所述清理机构(6)之间的旋转角度为

0°-90°。

9.根据权利要求1所述的一种鞋子清洁除异味方法,其特征在于:所述清理机构(6)包括电机(61)、皮带(62)、坐垫(63)、第一刷动机构(64)、第二刷动机构(65)、放置板(66)和清洗箱体(67),所述清洗箱体(67)转动连接于所述柜体(2)的侧部,且所述清洗箱体(67)的内部设有所述电机(61);所述电机(61)的一端连接所述第一刷动机构(64),且所述第一刷动机构(64)通过所述皮带(62)连接所述第二刷动机构(65);所述清洗箱体(67)的内部设有所述放置板(66),且所述清洗箱体(67)的侧部转动连接活动门(671)。

10.根据权利要求9所述的一种鞋子清洁除异味方法,其特征在于:所述第一刷动机构(64)和所述第二刷动机构(65)的结构相同,所述第二刷动机构(65)包括第二转轴(651)和毛刷(652);所述第二转轴(651)连接所述皮带(62),且所述第二转轴(651)的外侧固定若干个所述毛刷(652);所述第一刷动机构(64)和所述第二刷动机构(65)分布于所述清洗箱体(67)顶端和底端,且所述第一刷动机构(64)和所述第二刷动机构(65)之间设有网格状的所述放置板(66)。
