专利号: 2018103550586
申请人: 广东工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种海上风电单桩基础机构,其特征在于,包括:

中柱、N个扇环形棱柱、N个第一插销和N个第二插销,所述N≥2;

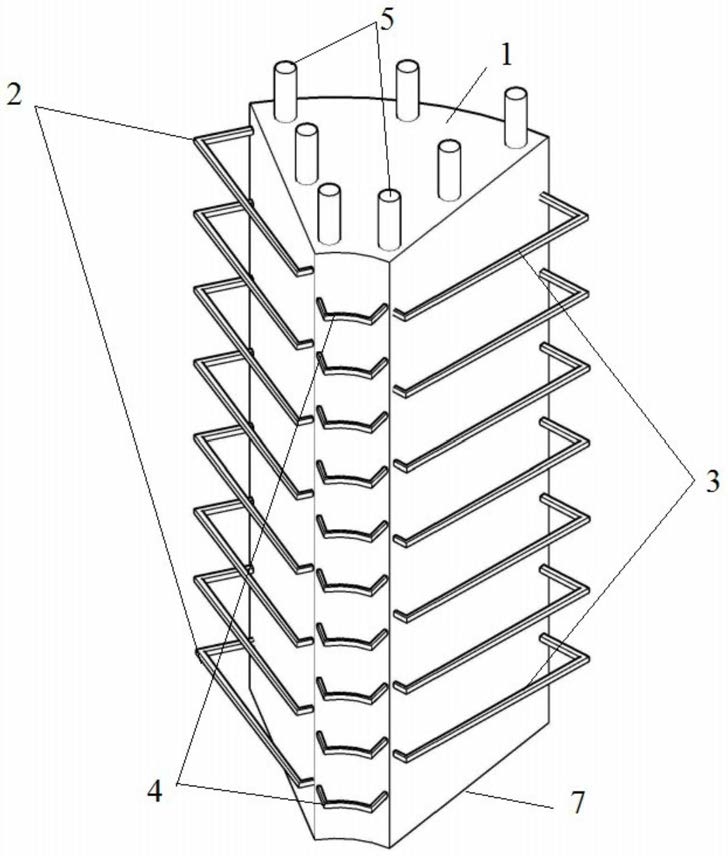

所述中柱圆周区域设置有至少一个第一箍筋,所述扇环形棱柱内环设置有至少一个第二箍筋,所述第一插销垂直穿过所述第一箍筋的箍环和所述第二箍筋的箍环,使得所述中柱与所述扇环形棱柱固定连接;

所述扇环形棱柱的两侧面均设置有至少一个第三箍筋,N个所述扇环形棱柱两两之间通过所述第二插销垂直穿过第三箍筋的箍环固定连接。

2.根据权利要求1所述的海上风电单桩基础机构,其特征在于,所述扇环形棱柱有6个,其中,1个无隔水板扇环形棱柱、4个单侧隔水板扇环形棱柱和1个双侧隔水板扇环形棱柱;

1个无隔水板扇环形棱柱、4个单侧隔水板扇环形棱柱和1个双侧隔水板扇环形棱柱依次两两通过第二插销垂直穿过第三箍筋的第二箍环固定连接形成圆环形状。

3.根据权利要求1或2所述的海上风电单桩基础机构,其特征在于,所述扇环形棱柱还设置有贯穿其棱柱体的至少3个棱柱纵筋。

4.根据权利要求3所述的海上风电单桩基础机构,其特征在于,海上风电单桩基础机构还包括:底座,其中心点垂直固定所述中柱底端。

5.根据权利要求4所述的海上风电单桩基础机构,其特征在于,海上风电单桩基础机构还包括:顶盖,其中心点垂直固定所述中柱顶端,且所述顶盖底部设置有顶盖隔水圈。

6.根据权利要求5所述的海上风电单桩基础机构,其特征在于,所述底座和所述顶盖均设置有至少3个用于配合所述棱柱纵筋突出于所述扇环形棱柱的螺纹凸头螺纹连接的螺母。

7.根据权利要求2所述的海上风电单桩基础机构,其特征在于,当所述第一箍筋、所述第二箍筋和所述第三箍筋的数量均大于1时,则至少两个所述第一箍筋、所述第二箍筋和所述第三箍筋均为爬梯式排列。

8.根据权利要求2所述的海上风电单桩基础机构,其特征在于,所述单侧隔水板扇环形棱柱和所述双侧隔水板扇环形棱柱板边缘处设置有隔水圈。

9.一种如权利要求2至8中任意一项所述的海上风电单桩基础机构的施工方法,其特征在于,包括:步骤一,将无隔水板扇环形棱柱、单侧隔水板扇环形棱柱、双侧隔水板扇环形棱柱依次吊装至第二箍筋与中柱的第一箍筋空间交错重合,并将第一插销插入所述第二箍筋与所述第一箍筋形成的第一箍环;

步骤二,将第二插销插入两两扇环形棱柱的至少一对第三箍筋形成的第二箍环。

10.根据权利要求9所述的海上风电单桩基础机构的施工方法,其特征在于,步骤二之后还包括:步骤三,将顶盖吊装至无隔水板扇环形棱柱、单侧隔水板扇环形棱柱、双侧隔水板扇环形棱柱和中柱形成的单桩顶部,通过贯穿且突出所述扇环形棱柱的棱柱纵筋的螺纹凸头与所诉顶盖底部螺母螺纹连接。
