1.一种具有特殊形貌的助氧化降解添加剂二氧化钛的制备方法，其特征在于，包括如下步骤：

S1.将树叶清洗干净，去掉叶肉得到叶脉模板；

S2.将低级钛醇盐加入到醇溶液中，搅拌得到透明溶液；

S3.将S2中的透明溶液缓慢滴加到醇和酸的混合溶液中，搅拌30～70min后得到前驱体溶液，酸和醇的体积比为1:2～1:3，酸的浓度为4～10mol/L；

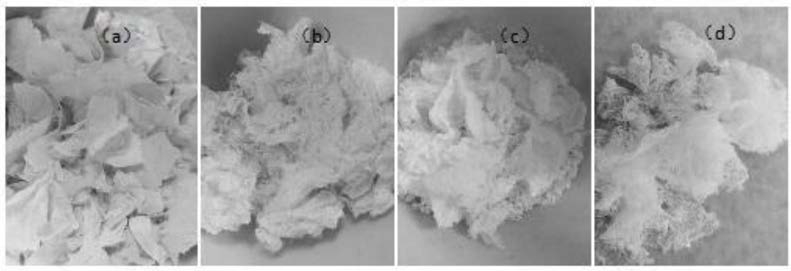

S4.将S1中的叶脉模板浸渍于S3中的前驱体溶液中，浸渍时间10～80h，清洗浸渍后的叶脉模板，烘干锻烧去掉叶脉后得到特殊形貌的二氧化钛；

所述S1中叶肉去除方法为：

碱溶液煮沸处理，碱液质量分数为5％～20％，煮沸时间0.5～5h；

所述S1中叶脉模板为不带有任何叶肉的纯叶脉模板；

所述S4中锻烧时间为45～200min；锻烧温度为500～900℃。

2.如权利要求1所述具有特殊形貌的助氧化降解添加剂二氧化钛的制备方法，其特征在于，所述S4中锻烧时间为60～120min；锻烧温度为500～700℃。

3.如权利要求1所述具有特殊形貌的助氧化降解添加剂二氧化钛的制备方法，其特征在于，所述S2中低级钛醇盐为钛酸四丁酯。

4.如权利要求1所述具有特殊形貌的助氧化降解添加剂二氧化钛的制备方法，其特征在于，所述S2中醇为无水乙醇。

5.如权利要求1所述具有特殊形貌的助氧化降解添加剂二氧化钛的制备方法，其特征在于，所述S2中低级钛醇盐与醇的体积比为1～4:6～12。

6.如权利要求1所述具有特殊形貌的助氧化降解添加剂二氧化钛的制备方法，其特征在于，所述S3中的酸为硝酸。

7.一种由上述权利要求1～6任一项所述制备方法制备的具有特殊形貌的助氧化降解添加剂二氧化钛。
