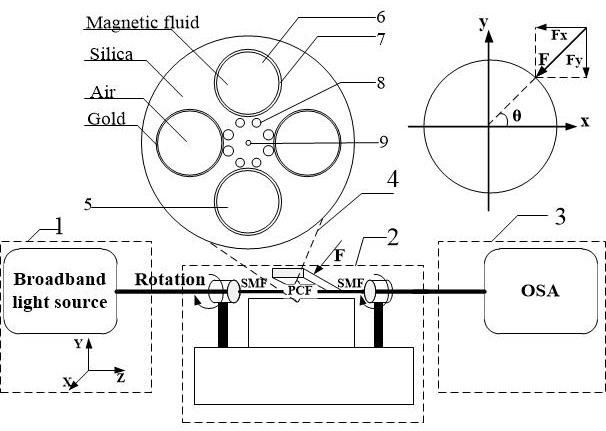

1.一种温度补偿的光子晶体光纤横向应力传感器，其特征在于：光纤包层内存在4个十字型分布超大边孔(5)，边孔内镀金纳米薄膜(6)，且垂直方向其一大边孔内填充磁流体材料(7)，小孔(8)呈正八角形分布于纤芯(9)外侧；其配套传感装置由光源部分(1)、横向应力传感器部分(2)、解调部分(3)组成；光源部分用单模光纤将宽带光源的信号引入横向应力传感器中，横向应力传感器部分用于调制光信号，解调部分采用光谱仪解调输出经传感器调制后的光信号；

选择性的单孔磁流体填充使得传感器具有偏振滤波特性，以实现温度补偿的任意方向横向应力传感；其损耗谱会出现三个峰值，基模X偏振态损耗峰出现在1168nm处，Y偏振态不受磁流体影响的损耗峰出现在1218nm处，受磁流体影响的损耗峰出现在1321nm处；

三个损耗峰λxpol、λypol、λypol-filled分别出现在1168nm，1218nm以及1321nm处，其中1168nm处损耗峰为水平方向大边孔SPP模与基模X偏振耦合产生，1218nm处损耗峰为垂直方向下方大边孔SPP模与基模Y偏振耦合产生，1321nm处损耗峰为垂直方向上方大边孔SPP模与基模Y偏振耦合产生；结合正交分解在排除温度影响的情况下得到任意方向下的横向应力：，

。

2.根据权利要求1所述的一种温度补偿的光子晶体光纤横向应力传感器，其特征在于：传感器直径为16μm，其长度为5 10cm；

~

小孔(8)数量为8个，其包层中左右两侧的4个小孔(8)直径为0.75μm，上下两侧的4个小孔(8)直径为0.7μm；纤芯(9)直径为0.4μm；4个超大边孔(5)的直径为5μm，在其内侧涂覆金纳米薄膜；上下两侧超大边孔(5)的金纳米薄膜厚度为80nm，左右两侧超大边孔(5)的金纳米薄膜厚度为50nm。

3.根据权利要求1所述的一种温度补偿的光子晶体光纤横向应力传感器，其特征在于：垂直方向其一超大边孔(5)内填入浓度1.8%的水基 磁流体，所述水基 磁流体在温度为20℃，磁场为0mT的情况下，折射率为1.3418。
