1.一种基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：包括内电极、外电极和具有空腔的反应器，所述反应器上设有与所述空腔连通的产物出口和排废口，一载气入口与所述空腔直接或者间接连通，一进样系统与所述空腔连通且其喷嘴伸入所述空腔中，所述内电极的一端伸入所述空腔并正对所述喷嘴，另一端穿出所述反应器后通过交流电源与所述外电极连接，所述外电极正对所述内电极伸入所述空腔的一端，且包覆所述喷嘴的外壁或者包覆所述反应器的外壁，被所述喷嘴喷出的样品溶液下坠时会与所述内电极发生碰撞。

2.如权利要求1所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

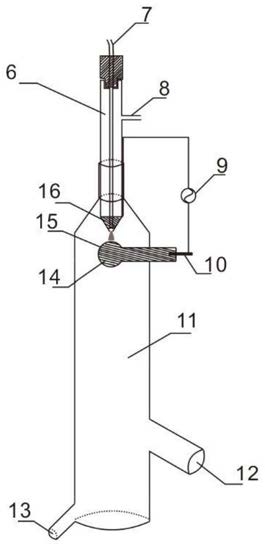

所述进样系统为雾化器，包括一端设有带塞的进样软管、另一端设有所述喷嘴的通气大管和连接所述进样软管直至所述喷嘴的进样细管，所述载气入口设于所述通气大管，载气在所述通气大管和所述进样细管之间流动且通过所述喷嘴进入所述空腔，所述样品溶液位于所述进样细管中，且被所述喷嘴喷出时形成气溶胶。

3.如权利要求2所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述外电极为电镀在所述喷嘴外壁的导电体或者为包裹所述喷嘴外壁的导电薄片或者为缠绕在所述喷嘴外壁上的导电丝；所述内电极的内部填充有导电材料，外部为绝缘的介质阻挡层，所述导电材料与所述外电极通过所述交流电源连接。

4.如权利要求3所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述介质阻挡层为玻璃、石英或是陶瓷制成的空心结构，内部填充的所述导电材料为饱和的电解质溶液或者为导电胶，所述介质阻挡层横置而与所述喷嘴相互垂直，所述空心结构包括位于所述空腔内的空心球体和与所述空心球体连接且局部伸出所述空腔外的空心筒，所述进样系统位于所述反应器的最上方，被所述喷嘴喷出的所述气溶胶下坠时与所述空心球体碰撞。

5.如权利要求4所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述产物出口位于所述内电极的下方，且高于所述排废口，所述排废口位于所述反应器的底部。

6.如权利要求1所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述进样系统位于所述反应器的上端，为进样管，其喷嘴朝下设置，所述外电极为电镀在所述反应器外壁的导电体或者为包裹所述反应器外壁的导电薄片或者为缠绕在所述反应器外壁上的导电丝，所述内电极的内部填充有导电材料，外部为绝缘的介质阻挡层，所述导电材料与所述外电极通过所述交流电源连接，所述内电极竖直设置，其上端密封，所述内电极的上端穿出所述外电极的包围，正对所述喷嘴。

7.如权利要求6所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述喷嘴为朝下设置的喇叭状结构，所述喇叭状结构的最大口径≥所述内电极的直径，所述样品溶液从所述喇叭结构落入所述介质阻挡层表面时会在所述介质阻挡层表面形成液体薄膜。

8.如权利要求6所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述产物出口与所述反应器连通，位于所述外电极的上方，正对所述内电极伸出所述外电极包围的上端区域，所述载气入口位于所述外电极的下方，且位于与所述产物出口的相对一侧，所述排废口位于所述反应器的下端区域，低于所述载气入口所在的高度。

9.如权利要求1所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，其特征在于：

所述载气为惰性气体或者为惰性气体与氢气的混合气体或者为混合的惰性气体。

10.一种基于介质阻挡放电诱导蒸气发生的原子荧光光谱仪，其特征在于：包括如权利要求1至9任一项所述的基于介质阻挡放电诱导蒸气发生的样品引入系统，还包括检测系统、控制系统和气路系统，所述检测系统内设有原子化器、围绕在所述原子化器周围以激发出荧光信号的空心阴极灯光源、用于将荧光信号转化为电信号的光电倍增管和与所述光电倍增管连接的信号处理器，所述控制系统中设有控制模块和显示器，所述气路系统包括氢气源和氩气源，一三通的三个端口分别与所述样品引入系统的产物出口、所述原子化器和所述氢气源通过管道连通，所述氩气源与所述样品引入系统的载气入口和所述原子化器连通，所述氢气源与所述样品引入系统的载气入口直接通过管道连通，所述控制模块与所述气路系统和所述检测系统连接，以控制所述气路系统输出的氢气量和氩气量，并控制所述检测系统的各组成的工作，所述显示器用于显示所述气路系统输出的氢气量和氩气量，并显示所述检测系统的各组成的工作状况以及显示所述信号处理器的处理结果。
