1.一种铅离子吸附剂，其特征在于：含有巯基、羧基、羟基和氨基及碱土金属离子，能够通过配位方式和离子交换方式结合Pb2+；

所述的铅离子吸附剂采用如下方法制备，包括如下步骤：

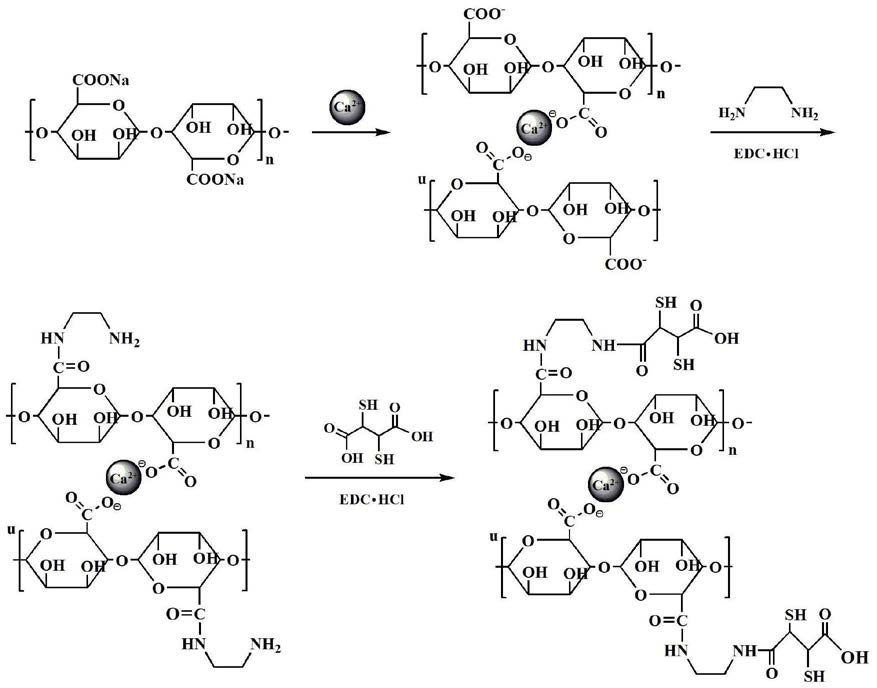

(1)将功能试剂I溶于水中，搅拌条件下，滴入含碱土金属离子的溶液，反应完全后，经固液分离、洗涤，制得海藻酸盐水凝胶；

(2)搅拌条件下，将步骤(1)制得的水凝胶加入到含有连接剂和缩合剂的混合溶液中，反应完全之后，经固液分离、洗涤，制得经氨基修饰的水凝胶；

(3)搅拌条件下，将步骤(2)制得的经氨基修饰的水凝胶加入到含有功能试剂II和缩合剂的混合溶液中，反应完全之后，经固液分离、洗涤、干燥，制得所述的铅离子吸附剂；

其中，功能试剂I为海藻酸钠、海藻酸钾或海藻酸中的至少一种；连接剂为乙二胺、1,3-丙二胺和1,4-丁二胺中的至少一种；功能试剂II为内消旋-2,3-二巯基丁二酸、硫代苹果酸和二巯基丁二酸钠中的至少一种；缩合剂为1-乙基-(3-二甲基氨基丙基)碳二亚胺盐酸盐、N-羟基琥珀酰亚胺、2-(7-氧化苯并三氮唑)-N,N,N',N'-四甲基脲六氟磷酸酯和1-羟基苯并三唑中的至少一种；含碱土金属离子的溶液为含钙离子、钡离子、锶离子中的一种或多种离子的溶液。

2.根据权利要求1所述的铅离子吸附剂，其特征在于：所述的功能试剂I为海藻酸钠；连接剂为乙二胺；功能试剂II为内消旋-2,3-二巯基丁二酸；缩合剂为1-乙基-(3-二甲基氨基丙基)碳二亚胺盐酸盐，含碱土金属离子的溶液为含钙离子的水溶液。

3.根据权利要求1所述的铅离子吸附剂，其特征在于：步骤(3)中干燥为真空干燥或真空冷冻干燥。

4.根据权利要求3所述的铅离子吸附剂，其特征在于：步骤(3)中干燥为真空冷冻干燥。

5.根据权利要求1所述的铅离子吸附剂，其特征在于：步骤(1)中反应温度为5～90℃；

滴完后继续搅拌时间大于10分钟。

6.根据权利要求5所述的铅离子吸附剂，其特征在于：步骤(1)中反应温度为10～30℃；

滴完后继续搅拌时间大于20分钟。

7.根据权利要求1所述的铅离子吸附剂，其特征在于：步骤(2)、(3)中反应温度为5～90℃；反应时间大于2小时。

8.根据权利要求7所述的铅离子吸附剂，其特征在于：步骤(2)、(3)中反应温度为10～

30℃；反应时间为4小时。
