1.一种基于还原多金属氧酸盐制备碳载金属钨纳米颗粒的方法，其特征在于，使用多金属氧酸盐作为钨源与含锌的沸石咪唑酯骨架材料通过碳化还原制得。

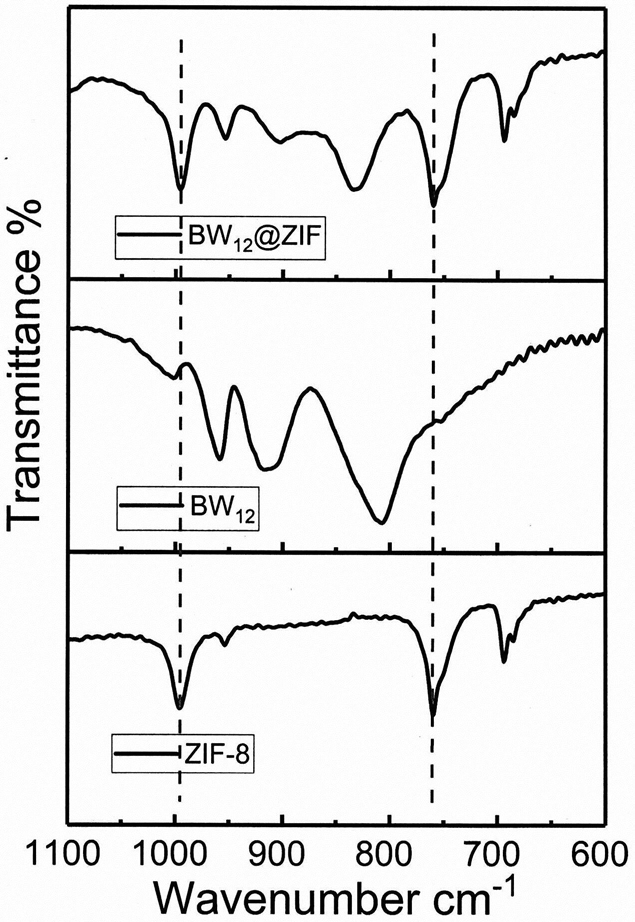

2.如权利要求1所述的方法，其特征在于，包含以下步骤，将多金属氧酸盐与锌盐溶解，解后再加入咪唑类配体溶液，分离、洗涤、干燥后碳化获得碳载金属钨纳米颗粒。

3.如权利要求1所述的方法，其特征在于，包含以下步骤，将多金属氧酸盐溶解于咪唑类配体溶液中，再加入锌盐，分离、洗涤、干燥后碳化获得碳载金属钨纳米颗粒。

4.如权利要求1所述的方法，其特征在于，包含以下步骤，将咪唑类配体加入金属氧酸盐和锌盐的混合溶液中，分离、洗涤、干燥后碳化获得碳载金属钨纳米颗粒。

5.如权利要求2-4中任一项所述的方法，其特征在于，碳化温度范围约为800-1200℃，以获得碳载金属钨纳米颗粒。

6.如权利要求2-4中任一项所述的方法，其特征在于，多金属氧酸盐与锌盐的摩尔比为

1∶10-200；多酸溶于水的浓度范围为：2.525～25.25mmol/L。

7.如权利要求1所述的方法，其特征在于：碳化在惰性气体保护下进行，碳化过程为由沸石咪唑酯骨架材料加热获得碳层、碳层还原锌离子获得金属锌，金属锌将多金属氧酸盐中的高价钨还原成金属钨的同时上述金属锌被氧化，上述被氧化的金属锌，再次被碳层还原，随后在加热的条件下挥发，只留下负载于碳层中的钨纳米颗粒。

8.如权利要求1所述的方法，其特征在于：钨源是任何分子尺寸符合沸石咪唑酯骨架材料孔道大小的可溶性多钨酸盐。

9.一种基于还原多金属氧酸盐制备碳载金属钨纳米颗粒，其特征在于根据权利要求1-

8任一所述的方法制备获得。

10.一种碳载金属钨纳米颗粒，其特征在于，通过还原多金属氧酸盐制备。
