专利号: 2018103587701
申请人: 绍兴市亚索新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种石油勘探方法,其特征在于,该方法包括以下步骤:

S1,利用卫星遥感技术大致确定石油的分布区域;

S2,利用石油成型原理对S1中确定的石油分布的区域进行排查,找出最可能富含石油的区域;

S3,在S2的基础上,利用电测装置对S2中进一步确定的石油分布区域进行实地探测;

S4,对S3中电测装置探测的结果进行数据分析,已确定该区域是否含有石油;

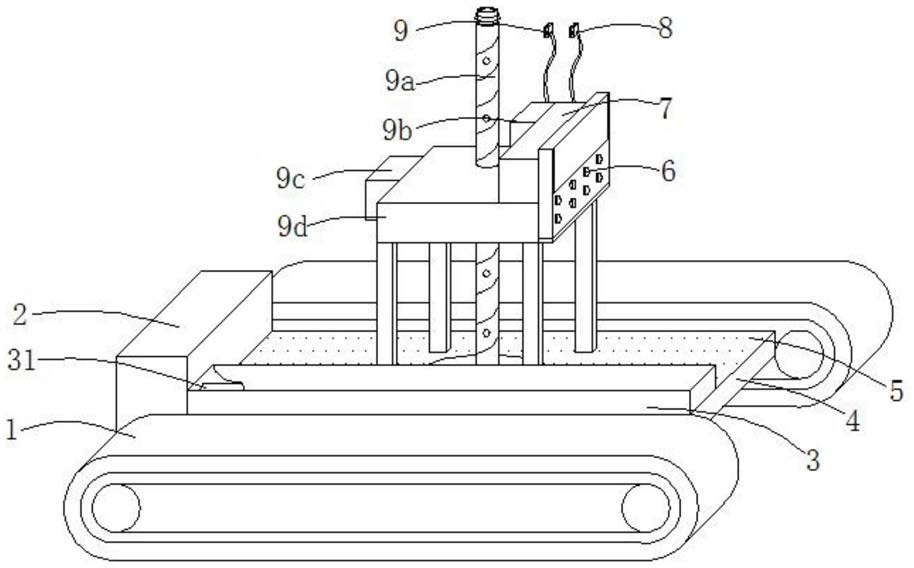

该方法中采用的电测装置包括履带底盘(1)、割草机构(2)、集装箱体(3)、支撑板(4)、太阳能电池板(5)、测量主机(6)、卷线机构(7)、第一测量头(8)、第二测量头(9)、钻动机构(9a)、蓄电池(9b)、驱动机构(9c)、支撑架(9d)和连接机构(9e);所述履带底盘(1)的顶部固定所述支撑板(4),且所述支撑板(4)的表面固定所述集装箱体(3),所述集装箱体(3)的内部放置第一钻动螺杆(31);所述支撑板(4)的表面设有所述太阳能电池板(5),且所述太阳能电池板(5)电性连接所述蓄电池(9b),所述太阳能电池板(9b)用于积蓄电能;所述支撑板(4)的侧部固定所述割草机构(2),且所述支撑板(4)的顶部固定所述支撑架(9d),所述割草机构(2)便于整体移动或测量时进行障碍物的清除,为测量提高便利;所述支撑架(9d)的内部设有所述驱动机构(9c),且所述驱动机构(9c)连接所述钻动机构(9a),所述驱动机构(9c)用于驱动所述钻动机构(9a);所述支撑架(9d)的侧部固定所述测量主机(6),且所述测量主机(6)的侧部设有所述卷线机构(7),所述卷线机构(7)用于收卷测量的导线;所述卷线机构(7)连接所述第一测量头(8)和所述第二测量头(9),且所述第一测量头(8)和所述第二测量头(9)均电性连接所述测量主机(6);所述第一钻动螺杆(31)与所述钻动机构(9a)之间通过所述连接机构(9e)连接,所述连接机构(9e)的连接实现钻孔深度的调整。

2.根据权利要求1所述的一种石油勘探方法,其特征在于:所述割草机构(2)包括连接杆(21)、第一电机(22)、切割刀片(23)和挡块(24),所述连接杆(21)固定于所述支撑板(4)的侧部,且所述连接杆(21)的内部设有所述第一电机(22);所述第一电机(22)的底部设有圆盘形的所述切割刀片(23);所述切割刀片(23)的低端转动安装挡块(24),且所述挡块(24)为橡胶材料的半球形结构;所述切割刀片(23)包括圆盘(231)、外刀片(232)、内刀片(233)和连接柱(234),所述圆盘(231)的外侧等间距设置六个连接柱(234),且所述连接柱(234)的端部设置外刀片(232),且所述连接柱(234)与所述外刀片(232)之间设有内刀片(233)。

3.根据权利要求1所述的一种石油勘探方法,其特征在于:所述支撑板(4)的表面设有圆形的第一限位孔(41),且所述第一限位孔(41)的内部贯穿所述钻动机构(9a)。

4.根据权利要求1所述的一种石油勘探方法,其特征在于:所述卷线机构(7)包括扭簧(71)、转轴(72)、集装盒体(73)和连接电缆(74),所述连接电缆(74)连接所述测量主机(6),且所述连接电缆(74)的另一端连接圆柱形结构的所述第一测量头(8)和所述第二测量头(9);所述连接电缆(74)缠绕于所述转轴(72)的外侧,且所述转轴(72)转动连接于所述集装盒体(73)的内部;所述集装盒体(73)与所述转轴(72)之间通过所述扭簧(71)连接。

5.根据权利要求4所述的一种石油勘探方法,其特征在于:所述第一测量头(8)包括气动滑块(81)、电动推杆(82)和测量电极(83),所述气动滑块(81)连接所述连接电缆(74),且所述气动滑块(81)的侧部设有所述电动推杆(82);所述电动推杆(82)的一侧固定所述测量电极(83);且所述第一测量头(8)与所述第二测量头(9)的结构相同。

6.根据权利要求1所述的一种石油勘探方法,其特征在于:所述钻动机构(9a)包括气动滑轨(91a)、通孔(92a)、第二钻动螺杆(93a)、活动盖板(94a)和钻头(95a);所述第二钻动螺杆(93a)贯穿所述支撑架(9d),且所述第二钻动螺杆(93a)的内部安装所述气动滑轨(91a);

所述气动滑轨(91a)滑动连接所述气动滑块(81),所述第二钻动螺杆(93a)的表面等距开设所述通孔(92a),且所述通孔(92a)的外侧转动连接所述活动盖板(94a);所述第二钻动螺杆(93a)的底部设有所述钻头(95a)。

7.根据权利要求1所述的一种石油勘探方法,其特征在于:所述通孔(92a)等距分布于所述第一钻动螺杆(31)、所述第二钻动螺杆(93a)的表面,且所述通孔(92a)内部插入连接所述测量电极(84)。

8.根据权利要求1所述的一种石油勘探方法,其特征在于:所述驱动机构(9c)包括第二电机(91c)和齿轮(92c),所述齿轮(92c)啮合所述第二钻动螺杆(93a),且所述齿轮(92c)的一端连接所述第二电机(91c)。

9.根据权利要求1所述的一种石油勘探方法,其特征在于:所述连接机构(9e)包括按压块(91e)、第一连接孔(92e)、第二限位孔(93e)、第二连接孔(94e)、弹簧(95e)和插销(96e);

所述第二钻动螺杆(93a)的侧部通过所述弹簧(95e)连接所述按压块(91e),且所述第二钻动螺杆(93a)的表面开设所述第二连接孔(94e);所述第一钻动螺杆(31)的侧部设有所述第二限位孔(93e),且所述第二限位孔(93e)的卡合连接所述按压块(91e);所述第一钻动螺杆(31)表面开设所述第一连接孔(92e),且所述第一连接孔(92e)与所述第二连接孔(94e)的内部通过所述插销(96e)连接。

10.根据权利要求1所述的一种石油勘探方法,其特征在于:所述第一钻动螺杆(31)、所述第二钻动螺杆(93a)的内部结构相同,且所述第一钻动螺杆(31)设有若干个。
