专利号: 2018103605451
申请人: 济宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

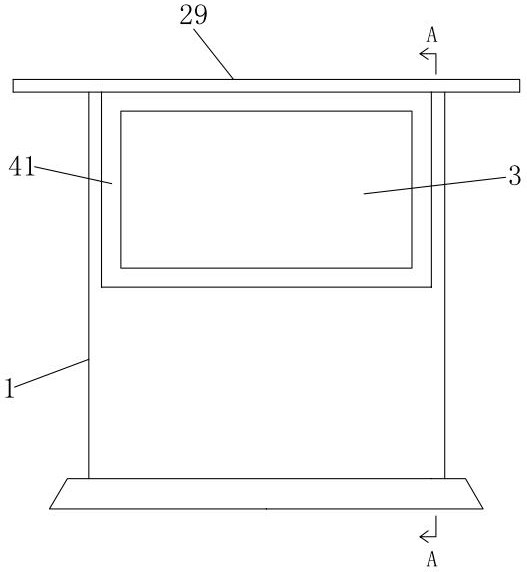

1.一种思想政治教育宣传系统,其特征在于,包括管理中心和若干个思想政治教育宣传终端,所述思想政治教育宣传终端包括壳体(1),所述壳体(1)内上部设有空腔(2),所述壳体(1)前侧上部设有与空腔(2)连通的第一开口,所述第一开口处设有透明玻璃板(3),所述空腔(2)从前至后并排设有若干个放置机构,所述放置机构包括沿空腔(2)内侧壁设置的环形安装板(4),所述环形安装板(4)上设有沿环形安装板(4)走向的环形导轨,所述环形导轨由上横向导轨(5)、左纵向导轨(6)、下横向导轨(7)和右纵向导轨(8)围成,所述环形导轨上设有可沿环形导轨移动的第一电磁铁(13)、第二电磁铁(14)、第三电磁铁(15)、第四电磁铁(16),所述环形导轨上还设有可驱动第一电磁铁(13)移动的第一驱动机构(9)、可驱动第二电磁铁(14)移动的第二驱动机构(10)、可驱动第三电磁铁(15)移动的第三驱动机构(11),可驱动第四电磁铁(16)移动的第四驱动机构(12),每个放置机构正下方都设有与其对应的存储仓(17),所述存储仓(17)与空腔(2)连通,存储仓(17)与空腔(2)的连通处设有可上下翻转的电动隔板(18),所述壳体(1)右侧上部设有与空腔(2)连通的第二开口(19),所述第二开口(19)处设有门体(20),所述壳体(1)上还设有微处理器(21)、电源模块(22)、按键(23)和无线通信模块(24),所述微处理器(21)分别与第一电磁铁(13)、第二电磁铁(14)、第三电磁铁(15)、第四电磁铁(16)、第一驱动机构(9)、第二驱动机构(10)、第三驱动机构(11)、第四驱动机构(12)、电动隔板(18)、电源模块(22)、按键(23)和无线通信模块(24)电连接,所述无线通信模块(24)能够与管理中心无线通信,所述壳体(1)上还设有语音输出模块(25),所述语音输出模块(25)与微处理器(21)电连接;

所述透明玻璃板前侧设有用于清洗透明玻璃板的自动清洗装置,所述自动清洗装置包括对称设置在透明玻璃板上下两侧的滑轨,所述滑轨沿横向设置,两个滑轨之间设有刷洗机构和擦洗机构,所述滑轨上设有可带动刷洗机构沿滑轨移动的第一滑动机构、可带动擦洗机构沿滑轨移动的第二滑动机构,所述刷洗机构包括内管体、套设在内管体外侧的外管体以及可带动外管体转动的第一转动机构,所述内管体朝向透明玻璃板一侧沿纵向等间距设有若干个出水孔,所述外管体表面均匀设有刷毛,所述外管体表面还设有若干列通孔,每列通孔与内管体上的出水孔位置对应,所述内管体通过进水管与供水管路连接,所述进水管上设有电磁阀,所述擦洗机构包括海绵辊以及可带动海绵辊转动的第二转动机构,所述微处理器分别与第一滑动机构、第二滑动机构、第一转动机构、电磁阀、第二转动机构电连接;

要将一张思想政治教育宣传海报装入一个放置机构时,打开门体,通过按键控制相应的放置机构内的第一电磁铁和第三电磁铁向右移动到第二开口附近,控制第一电磁铁和第三电磁铁通电,将思想政治教育宣传海报左侧上下两端的铁片分别吸在第一电磁铁、第三电磁铁上,控制第一电磁铁和第三电磁铁向左移动到最左端,思想政治教育宣传海报进入放置机构,当思想政治教育宣传海报完全进入时,控制第二电磁铁、第四电磁铁通电,将思想政治教育宣传海报右侧上下两端的铁片分别吸在第二电磁铁、第四电磁铁上,思想政治教育宣传海报完全展开。

2.根据权利要求1所述的一种思想政治教育宣传系统,其特征在于,所述壳体(1)上还设有显示屏(26),所述显示屏(26)与微处理器(21)电连接。

3.根据权利要求1所述的一种思想政治教育宣传系统,其特征在于,所述壳体(1)顶部设有顶棚(29)。

4.一种思想政治教育宣传系统的工作方法,用于权利要求1所述的一种思想政治教育宣传系统,其特征在于,包括以下步骤:

SI:每个放置机构内放入一张思想政治教育宣传海报,放置机构内的第一电磁铁、第二电磁铁、第三电磁铁、第四电磁铁分别位于环形导轨的左上角、右上角、左下角、右下角,第一电磁铁、第二电磁铁、第三电磁铁、第四电磁铁都通电具有吸力,将思想政治教育宣传海报四个角上的铁片吸住,使得思想政治教育宣传海报能够完全展开;

S2:思想政治教育宣传终端按照预设的规则在不同的时间展示不同的思想政治教育宣传海报;

当思想政治教育宣传终端要展示某张思想政治教育宣传海报时,控制该张思想政治教育宣传海报前侧的所有思想政治教育宣传海报都下降到对应的存储仓中,如果该张思想政治教育宣传海报位于存储仓中,则控制存储仓中的该张思想政治教育宣传海报上升到空腔内;

控制某张思想政治教育宣传海报下降到对应的存储仓中的方法包括以下步骤:微处理器控制吸住该张思想政治教育宣传海报的第三电磁铁和第四电磁铁断电,第三电磁铁和第四电磁铁不再具有吸力,控制该张思想政治教育宣传海报下方的电动隔板打开,控制第一电磁铁和第二电磁铁竖直向下移动,带动该张思想政治教育宣传海报向下移动进入存储仓中;

控制某张思想政治教育宣传海报从存储仓中上升到空腔的方法包括以下步骤:微处理器控制第一电磁铁和第二电磁铁竖直向上移动,带动该张思想政治教育宣传海报向上移动到位,此时该张思想政治教育宣传海报的左下角铁片位于第三电磁铁处,右下角铁片位于第四电磁铁处,控制第三电磁铁和第四电磁铁通电,第三电磁铁和第四电磁铁具有吸力分别吸住该张思想政治教育宣传海报的左下角铁片、右下角铁片,然后控制该张思想政治教育宣传海报下方的电动隔板关闭。

5.根据权利要求4所述的一种思想政治教育宣传系统的工作方法,其特征在于,思想政治教育宣传终端接收管理中心下发的控制指令,根据管理中心的指令改变各个思想政治教育宣传海报的展示时间。
