专利号: 2018103605466
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

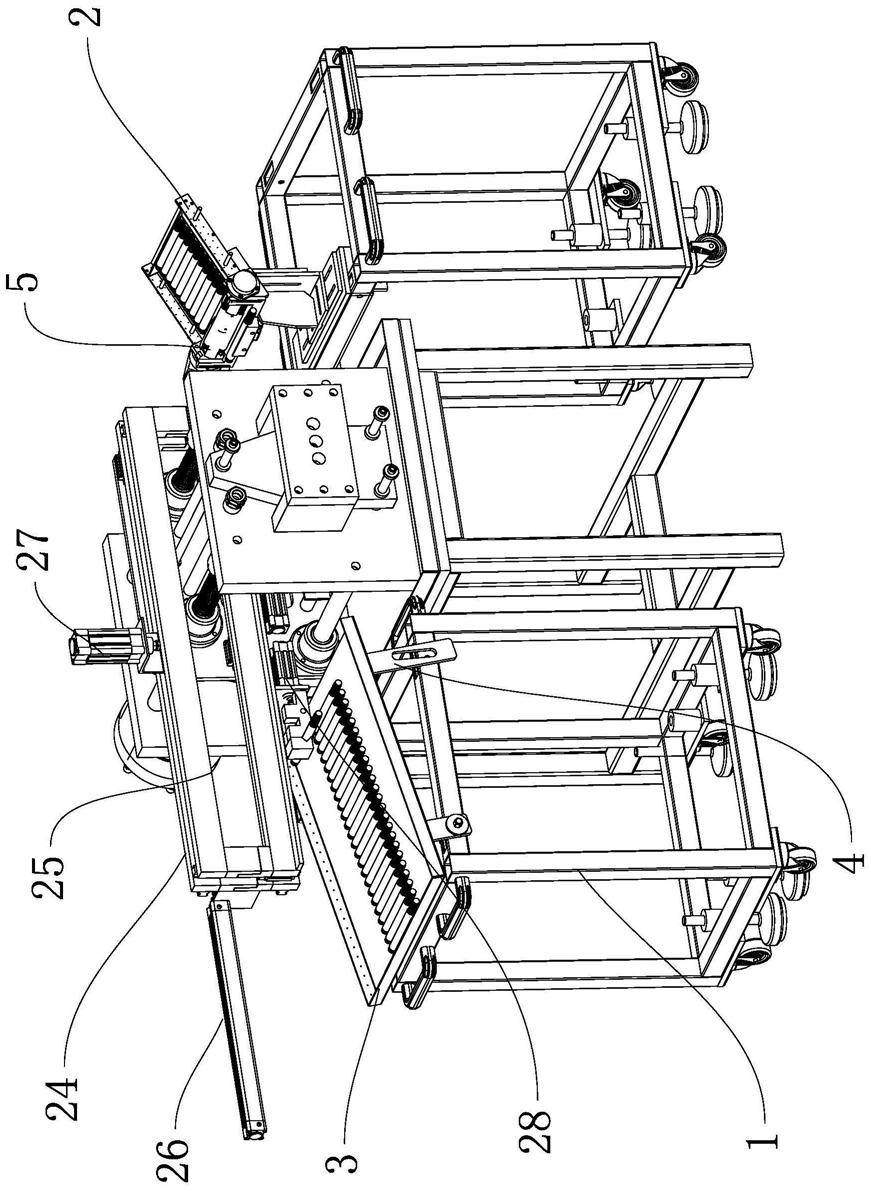

1.一种用于齿轴精密加工中的径向跳动检测装置,包括机架,其特征在于,所述的机架上依次设置有容置待测齿轴的存样槽、检测齿轴径向跳动的检测机构和存放检测后齿轴的储放槽,所述的存样槽上设置有取样机构,存样槽上还设置有限位齿轴的限位结构;所述的机架上还设置有能输送齿轴检测和输送齿轴存放的输送机构,输送机构位于检测机构的上方;所述的检测机构包括推杆电机一、第二电机、固定板一、固定板二、推板、固定盘、转盘、震动检测器,所述的固定板一和固定板二固设在机架上,固定板一和固定板二相互平行,所述推杆电机一固设在固定板一上且输出轴水平设置,所述的推板固设在推杆电机一的输出轴端部;所述的第二电机固设在推板上且输出轴水平设置,所述的固定盘固设在第二电机的输出轴端部,所述的转盘转动设置在固定板二上,固定盘与转盘上均开设有用于固定齿轴的限位槽,固定盘与转盘之间形成一装夹齿轴的装夹工位;所述的固定板一与固定板二之间设置有能使推板自动复位的弹性组件;所述的装夹工位两侧设置有检测齿轴径向跳动的检测组件;所述的检测组件包括检测架、红外线接收器、红外线发射器,所述的检测架固设在机架上,检测架上滑动设置有调节杆,红外线接收器和红外线发射器固设在调节杆端部,红外线接收器能将红外线发射器发射出的红外线经反射后接收;所述的输送机构包括滑动框架一、滑动框架二、推杆电机二和推杆电机三,所述的滑动框架一滑动设置在推板上,滑动框架一能相对于推板左右移动,所述的推杆电机二固设在滑动框架一的一侧且输出轴水平设置,推杆电机二的输出轴与滑动框架一相连;所述的滑动框架二滑动设置在滑动框架一上,滑动框架二能相对于滑动框架一上下移动,所述的推杆电机三固设在滑动框架一上且输出轴竖直向下,推杆电机三的输出轴与滑动框架二相连;所述的滑动框架二下部设置有两个用于抓取齿轴的抓取机构;推杆电机二启动,推杆电机二带动滑动框架一相对于推板左右移动,推杆电机三启动,推杆电机三带动滑动框架二相对于滑动框架一上下移动,通过这种方式,使抓取机构能上下左右的移动;所述的抓取机构包括推杆电机四、夹块一和夹块二,所述的推杆电机四固设在滑动框架二的下部且输出轴水平设置,夹块一固设在滑动框架二的下部,夹块一上开设有穿孔,推杆电机四的输出轴穿设在穿孔内,夹块二固设在推杆电机四的输出轴端部,夹块一与夹块二形成一夹持齿轴的夹持口。

2.根据权利要求1所述的一种用于齿轴精密加工中的径向跳动检测装置,其特征在于,所述的存样槽底部铺设有橡胶垫一,储放槽底部铺设有橡胶垫二。

3.根据权利要求1所述的一种用于齿轴精密加工中的径向跳动检测装置,其特征在于,所述的储放槽一端铰接在机架上,储放槽另一端固设有调节片。

4.根据权利要求1所述的一种用于齿轴精密加工中的径向跳动检测装置,其特征在于,所述的取样机构包括转轴、存料块、第一电机,所述的转轴转动设置在存样槽内,转轴上开设有取样用的凹槽,所述的存料块固设在存样槽上;所述的第一电机固设在存样槽一侧且第一电机的输出轴与转轴一端相连,第一电机能带动转轴转动;齿轴卡入凹槽内,第一电机转动带动转轴转动,齿轴从转轴的一侧被输送到另一侧,然后齿轴从凹槽内掉落并进入到存料块上,然后等待输送机构将齿轴输送。
