专利号: 201810360669X
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种声源定位校准方法,其特征在于:所述声源定位校准方法通过建立三维传声器阵列模型,利用几何定位法进行反演确定声源方位,然后确定观测视角,以观测视角为基准,对声源方位进行校准。

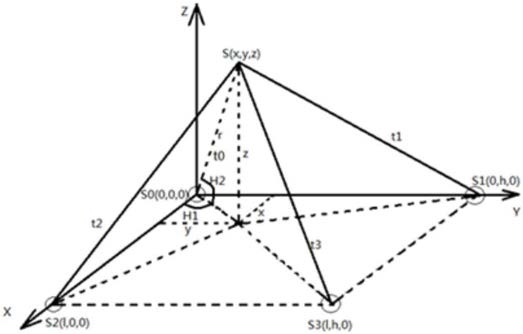

2.根据权利要求1所述的声源定位校准方法,其特征在于:所述三维传声器阵列采用四元至七元传声器阵列模型。

3.根据权利要求1或2所述的声源定位校准方法,其特征在于:所述对声源方位进行校准的过程如下:观测视角N位于传声器阵列的坐标系中,坐标记为(X,Y,Z),反演得到的声源方位坐标记为(xx,yy,zz);将该坐标(X,Y,Z)转换为(0,0,0)并建立新的坐标系,新的坐标系坐标轴为x'-y'-z';则反演得到的声源方位坐标(xx,yy,zz)转换(xx-X,yy-Y,zz-Z),将(xx-X,yy-Y,zz-Z)等效为(XX,YY,ZZ);设水平偏角,即与新坐标系x'正半轴的夹角为h1,范围在[0,360°]之间;仰角,即与新坐标系x'-y'-0平面的夹角为h2,范围在[-90°,90°]之间;

h2的值若为正则代表声源在观测视角N所在平面的上方,若为负则代表在观测视角N所在平面下方;(XX,YY,ZZ)到N的距离为RR;则根据以下公式进行声源方位校准:XX=xx-X                      (51)

YY=yy-Y                       (52)

ZZ=zz-Z                       (53)

当XX>0时,

当XX<0时,

当XX=0、YY>0时,h1=90°                                     (57)当XX=0、YY<0时,h1=-90°                                    (58)h2的值为:
