专利号: 2018103606810
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

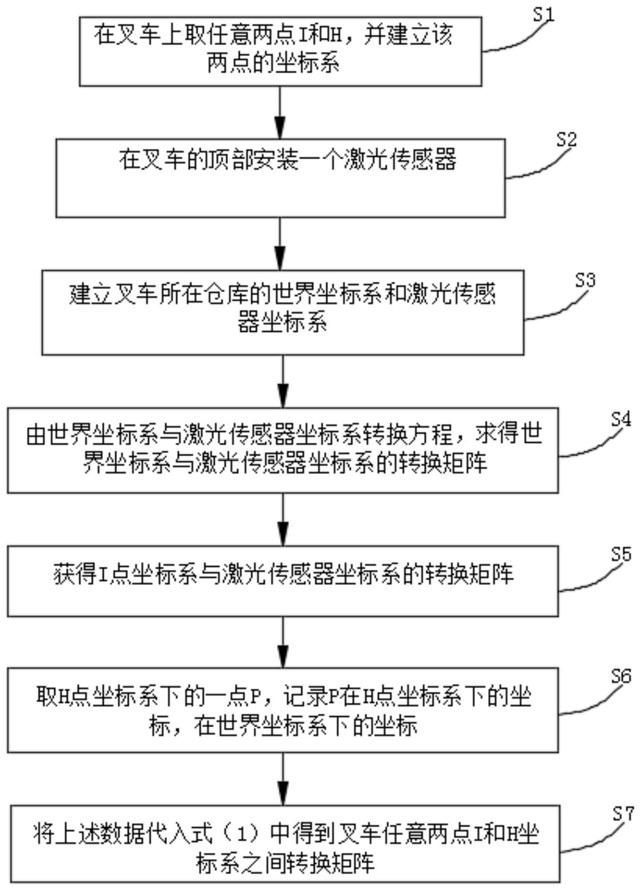

1.一种叉车上任意两点坐标系的标定方法,其特征在于包括以下步骤:在叉车上取任意两点I和H,并建立该两点的坐标系OI-xyz和OH-xyz;

在叉车的顶部安装一个激光传感器;

建立叉车所在仓库的世界坐标系Ow-xyz和激光传感器坐标系ON-xyz;

由世界坐标系与激光传感器坐标系转换方程:W·WTN=N,求得世界坐标系与激光传感器坐标系的转换矩阵WTN;

获得I点坐标系与激光传感器坐标系的转换矩阵NTI;

取H点坐标系下的一点P,记录P在H点坐标系下的坐标为HP,在世界坐标系下的坐标为WP;

将WTN、NTI、HP和WP代入到式(1)中

WP=WTN·NTI·ITH·HP    (1)I

得到叉车任意两点I和H坐标系之间转换矩阵 TH为:ITH=[WTN·NTI]-1·WP·(HP)-1。

2.根据权利要求1所述的叉车上任意两点坐标系的标定方法,其特征在于:所述步骤“由世界坐标系与激光传感器坐标系转换方程:W·WTN=N,求得世界坐标系与激光传感器坐标系的转换矩阵WTN”具体过程包括步骤:在世界坐标系下任意均匀分布在叉车四周的K个信标,记录世界坐标系下K个信标的坐标,记录激光坐标系下K个信标的坐标;

得到世界坐标系与激光传感器坐标系转换方程:W·WTN=N,将K个信标的坐标代入转换方程W·WTN=N,得到WTN=(W)-1·N。

3.根据权利要求1所述的叉车上任意两点坐标系的标定方法,其特征在于:所述步骤“获得I点坐标系与激光传感器坐标系的转换矩阵NTI”的具体过程包括步骤:在世界坐标系的X轴、Y轴与Z轴上分别设有信标A、B和C,信标A、B和C处于相同高度;

调整信标A,首先使信标A在I点坐标系下的横坐标值与在世界坐标系下的横坐标值相同后,接着令信标A与激光传感器高度相同;

用激光传感器记录下此时信标A在激光传感器坐标系下的横坐标值,记为Fnix;

调整信标B,首先使信标B在I点坐标系下的纵坐标值与在世界坐标系下的纵坐标值相同后,接着令信标B与激光传感器高度相同;

用激光传感器记录下此时信标B在激光传感器坐标系下的纵坐标值,记为Fniy;

记录信标C的初始高度H1,接着令信标C与激光传感器高度相同,用激光传感器记录下此时信标C高度H2,则可得到Fniz=H2-H1;

从而得到I点坐标系与激光传感器坐标系的转换矩阵NTI为:

4.根据权利要求3所述的叉车上任意两点坐标系的标定方法,其特征在于:所述信标为可调节倾斜角度和伸缩长度的信标,所述信标包括底盘、伸缩杆和信标本体,伸缩杆的下端通过万向接头安装在底盘上,所述信标本体固定在伸缩杆上端。
