专利号: 2018103610356
申请人: 东阳振东科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

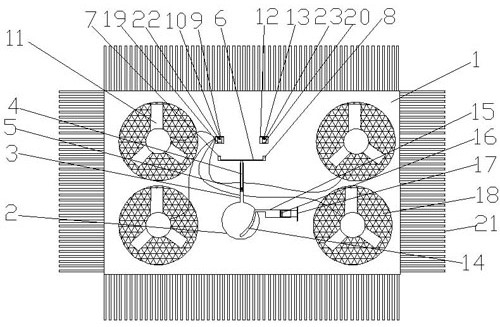

1.一种光伏设备用逆变器散热外壳,包括壳体(1),其特征在于:所述壳体(1)内壁设置玻璃球(2),玻璃球(2)内装有水银,所述玻璃球(2)上方连接活塞套(3),活塞套(3)内设置升降杆(4),升降杆(4)下端连接第一活塞(5),所述升降杆上端安装细杆(6),细杆(6)内设置铜线,所述细杆(6)两端对称安装第一导电片(7)和第二导电片(8),第一导电片(7)和第二导电片(8)都与细杆(6)内的铜线连接,所述第一导电片(7)上方设置第一导电盒(9),第一导电盒(9)内安装第一导电盒铜片(10),第一导电盒铜片(10)通过电线连接多个电风扇(11),所述第二导电片(8)上方设置第二导电盒(12),第二导电盒(12)内安装第二导电盒铜片(13),第二导电盒铜片(13)外接电源;所述玻璃球(2)上设置开口,开口内接吸管(14),吸管(14)伸入玻璃球(2)内,所述开口外接取液器(15),取液器(15)内设置第二活塞(16),第二活塞(16)连接活塞杆(17)。

2.根据权利要求1所述的一种光伏设备用逆变器散热外壳,其特征在于:所述玻璃球(2)为半球形。

3.根据权利要求1所述的一种光伏设备用逆变器散热外壳,其特征在于:所述壳体(1)上设置多个散热网(18),所述电风扇(11)安装在散热网(18)上。

4.根据权利要求1所述的一种光伏设备用逆变器散热外壳,其特征在于:所述第一导电盒(9)上设置第一防电阀(19),第一防电阀(19)与第一导电盒(9)铰接,所述第二导电盒(12)上设置第二防电阀(20),第二防电阀(20)与第二导电盒(9)铰接。

5.根据权利要求1所述的一种光伏设备用逆变器散热外壳,其特征在于:所述壳体(1)为铝制,所述壳体(1)上设置散热片(21)。

6.根据权利要求1所述的一种光伏设备用逆变器散热外壳,其特征在于:所述第一导电盒铜片(10)通过第一弹簧(22)与第一导电盒(9)连接,所述第二导电盒铜片(13)通过第二弹簧(23)与第二导电盒(12)连接。
