1.一种烧结烟气协同脱除二噁英和氮氧化物的铈基催化剂，其特征在于：包括Ce：Mn和Fe，其中Ce：Mn的摩尔比均为0.25～1，Fe为助剂，添加比例范围Fe：Mn的摩尔比0.25-0.5。

2.根据权利要求1所述的一种烧结烟气协同脱除二噁英和氮氧化物的铈基催化剂，其特征在于：催化剂的比表面积为80～90m-2/g。

3.根据权利要求1所述的一种烧结烟气协同脱除二噁英和氮氧化物的铈基催化剂，其特征在于：催化剂的孔容为0.16～0.20cm-3/g、孔径为5.0～6.0nm。

4.一种协同脱除二噁英和氮氧化物铈基催化剂的制备方法，其特征在于：将硫酸亚铁、氯化锰、硝酸铈配成催化剂活性组分溶液，再将草酸溶液加入到催化剂活性组分溶液中，其中催化剂活性组分溶液的温度为0～5℃，在搅拌的过程中混合反应生成沉淀，对沉淀进行过滤、洗涤、干燥、焙烧制得催化剂。

5.根据权利要求4所述的一种协同脱除二噁英和氮氧化物铈基催化剂的制备方法，其特征在于：草酸溶液的温度为50～60℃。

6.根据权利要求4或5所述的一种协同脱除二噁英和氮氧化物铈基催化剂的制备方法，其特征在于：具体的步骤如下：S100、制备活性组分溶液

取3.3～6.6份FeSO4·7H2O、9.5份MnCl2·4H2O、1.3～5.2份Ce(NO3)3·6H2O和去离子水，并混合得到催化剂活性组分溶液A；

S200、配制草酸溶液

将草酸加入到50～60℃的水中，并混合均匀制得草酸水溶液B；

S300、制备沉淀溶液

将催化剂活性组分溶液A冷却至0～5℃，再将温度为50～60℃的草酸水溶液B加入到催化剂活性组分溶液A中，继续搅拌得到制得沉淀溶液C；

S400、催化剂的制备

将沉淀溶液C过滤得到沉淀物，并将沉淀物干燥，将干燥后的沉淀物进行焙烧，焙烧完成后进行研磨得到催化剂。

7.根据权利要求4所述的一种协同脱除二噁英和氮氧化物铈基催化剂的制备方法，其特征在于：S300、制备沉淀溶液中采用冰水浴对催化剂活性组分溶液A进行冷却降温。

8.根据权利要求4所述的一种协同脱除二噁英和氮氧化物铈基催化剂的制备方法，其特征在于：S400、催化剂的制备，在焙烧后的产物中加入添加剂，并同时进行研磨得到催化剂，所述添加剂包括高锰酸钾或锰酸钾。

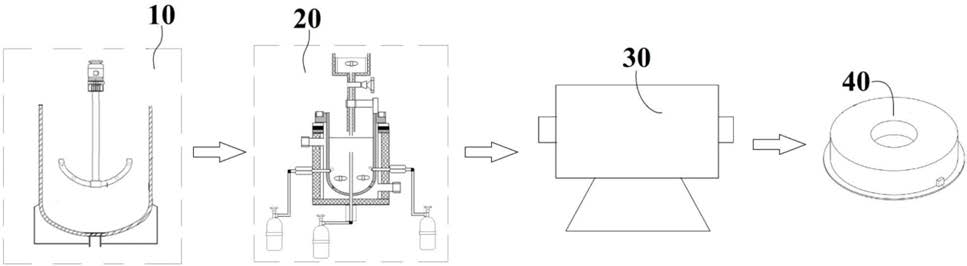

9.根据权利要求4所述的一种协同脱除二噁英和氮氧化物铈基催化剂的制备方法，其特征在于：将催化剂活性组分溶液转移至制备装置(20)的反应腔(100)中，反应腔(100)外部的冰水浴池(110)对催化剂活性组分溶液冷却至0～5℃，再将草酸池(200)的草酸溶液通过草酸滴管(210)加入到催化剂活性组分溶液中，反应腔(100)在搅拌的过程中混合反应生成沉淀。
