1.一种碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，包括：将二元锂盐溶于无水醇溶液；将铁盐和锡盐加入上述溶液中；10－60min后将氮源和碳源加入所述溶液中；将上述溶液烘干得到固体；将所述固体焙烧得到粉体；将所述粉体水洗并离心处理；

将离心得到的固体烘干得到红色固体粉末；将所述红色粉末在保护气体中焙烧得到碳掺杂氮包覆氧化锡/氧化铁复合材料。

2.按照权利要求1所述的碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，所述二元锂盐为两种低熔点锂盐；

优选地，所述二元锂盐包括溴化锂、氯化锂、硝酸锂以及乙酸锂当中的两种；

优选地，所述二元锂盐中不同成分比例为1－3：1－3；

优选地，所述二元锂盐与无水醇醇溶液的质量体积比为1－3：1－3：40－60。

3.按照权利要求1所述的碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，所述无水醇溶液包括；无水乙醇，无水甲醇，无水丙醇以及无水丁醇等液态醇溶液当中的一种或者多种混合。

4.按照权利要求1所述的碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，所述铁盐包括氯化铁、硝酸铁的一种；锡盐包括硝酸锡、四氯化锡，四溴化锡；

优选地，所述铁盐与所述锡盐质量之比为40：1－6。

5.按照权利要求1所述的碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，所述氮源为尿素、三氯氰胺以及氯化铵的一种或者两种；碳源为柠檬酸、乙酸、叶酸等含碳量较高的脂肪酸中的一种或者多种；

优选地，氮源为尿素，碳源为柠檬酸；

优选地，所述氮源与所述碳源质量之比为1－3：1。

6.按照权利要求1所述的碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，所述溶液烘干温度为60－100℃，优选地，所述溶液烘干温度为70－90℃；固体烘干温度为50－80℃，优选地，所述固体烘干温度为50－70℃。

7.按照权利要求1所述的碳掺杂氮包覆氧化锡/氧化铁复合材料制备方法，其特征在于，所述煅烧温度为250－350℃，煅烧时间为1－4h；所述焙烧温度为500－700℃，时间为

1－4h，且所述焙烧在氮气当中进行。

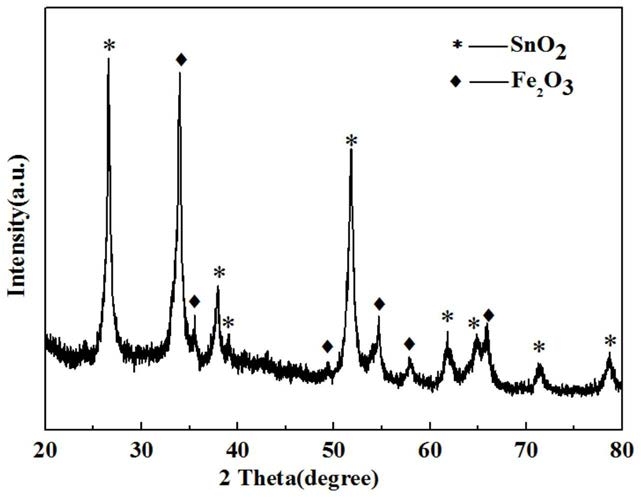

8.一种碳掺杂氮包覆氧化锡/氧化铁复合材料，由权利要求1－7任一项所述的制备方法而得。

9.一种锂电池材料包括权利要求8所得的碳掺杂氮包覆氧化锡/氧化铁复合材料。
