专利号: 2018103642408
申请人: 邳州大唐商品混凝土有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

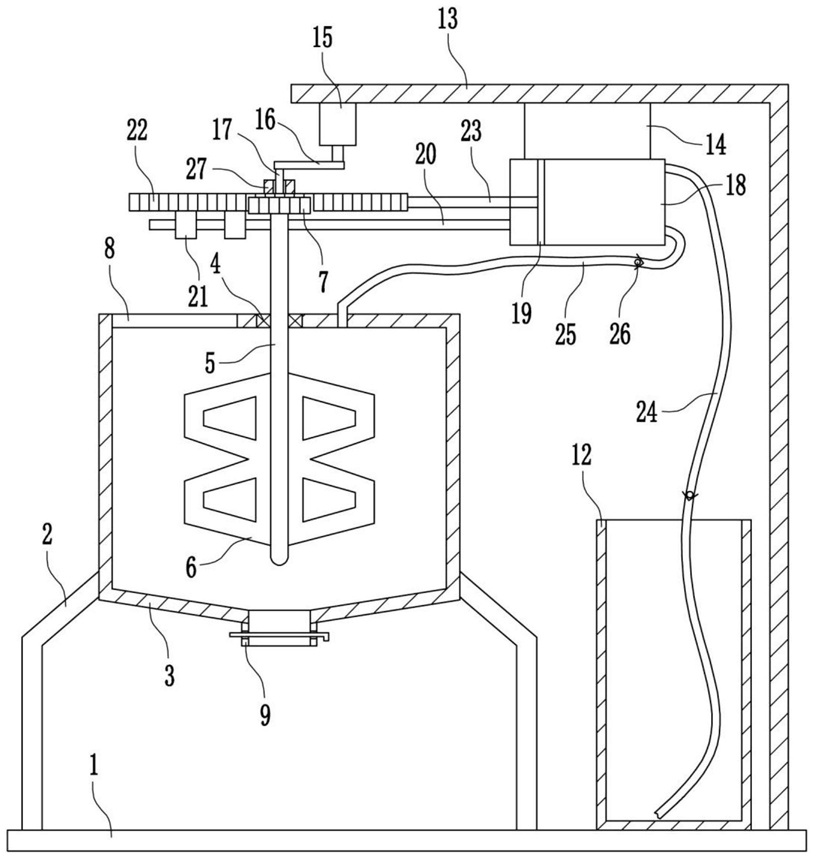

1.一种建筑工程施工用水泥搅拌设备,其特征在于,包括有底板(1)、支架(2)、搅拌箱(3)、轴承座(4)、搅拌杆(5)、搅拌叶片(6)、小齿轮(7)、出料管(9)、挡板(11)、水箱(12)、7形板(13)、安装板(14)、电机(15)、连接杆(16)、滚轴(17)、压缩缸(18)、活塞(19)、滑杆(20)、滑套(21)、齿条(22)、推杆(23)、进水管(24)、出水管(25)、单向阀门(26)和回形框(27),底板(1)顶部连接有两个支架(2),两个支架(2)之间连接有搅拌箱(3),搅拌箱(3)顶部左侧开有进料口(8),搅拌箱(3)底部连接有出料管(9),出料管(9)左右两侧均开有第一开口(10),第一开口(10)内设有挡板(11),搅拌箱(3)顶部中间安装有轴承座(4),轴承座(4)内连接有搅拌杆(5),搅拌杆(5)下部安装有搅拌叶片(6),搅拌杆(5)顶端安装有小齿轮(7),底板(1)顶部右侧连接有水箱(12)和7形板(13),水箱(12)位于7形板(13)左侧,7形板(13)内侧顶部安装有安装板(14)和电机(15),安装板(14)位于电机(15)右侧,电机(15)的输出轴上连接有连接杆(16),连接杆(16)底部左侧连接有滚轴(17),安装板(14)底部安装有压缩缸(18),压缩缸(18)内设有活塞(19),压缩缸(18)右侧上部连接有进水管(24),进水管(24)末端位于水箱(12)内,压缩缸(18)右侧下部连接有出水管(25),出水管(25)末端与搅拌箱(3)顶部右侧连接且相通,出水管(25)和进水管(24)上都安装有单向阀门(26),压缩缸(18)左侧下部安装有滑杆(20),滑杆(20)上滑动式设有两个滑套(21),两个滑套(21)顶部安装有齿条(22),齿条(22)与小齿轮(7)啮合,齿条(22)顶部中间连接有回形框(27),滚轴(17)位于回形框(27)内,齿条(22)右侧连接有推杆(23),推杆(23)右端穿过压缩缸(18)左侧并与活塞(19)中部连接;还包括有连接板(28)、导杆(29)、支杆(30)、第一叶片(32)、滑轨(34)和滑块(35),齿条(22)后侧左部连接有连接板(28),连接板(28)底部后侧连接有导杆(29),导杆(29)前侧中部倾斜连接有支杆(30),支杆(30)末端与连接板(28)底部中间连接,搅拌箱(3)顶部后侧开有第二开口(31),导杆(29)底端穿过第二开口(31)并连接有第一叶片(32),第一叶片(32)上均匀间隔的开有通孔(33),搅拌箱(3)顶部后侧安装有滑轨(34),滑轨(34)上滑动式设有滑块(35),滑块(35)前侧与导杆(29)后侧连接;还包括有连接块(36)、第一挂环(37)和第一挂钩(38),进水管(24)末端连接有连接块(36),连接块(36)上连接有第一挂环(37),7形板(13)左侧面上部连接有第一挂钩(38);还包括有第二挂钩(39)、第二挂环(40)、竖杆(41)和刮板(42),搅拌箱(3)右侧上部连接有第二挂钩(39),第二挂钩(39)上挂有第二挂环(40),第二挂环(40)底部连接有竖杆(41),竖杆(41)底端连接有刮板(42)。
