专利号: 2018103688153
申请人: 湖北富亿农业机械制造有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

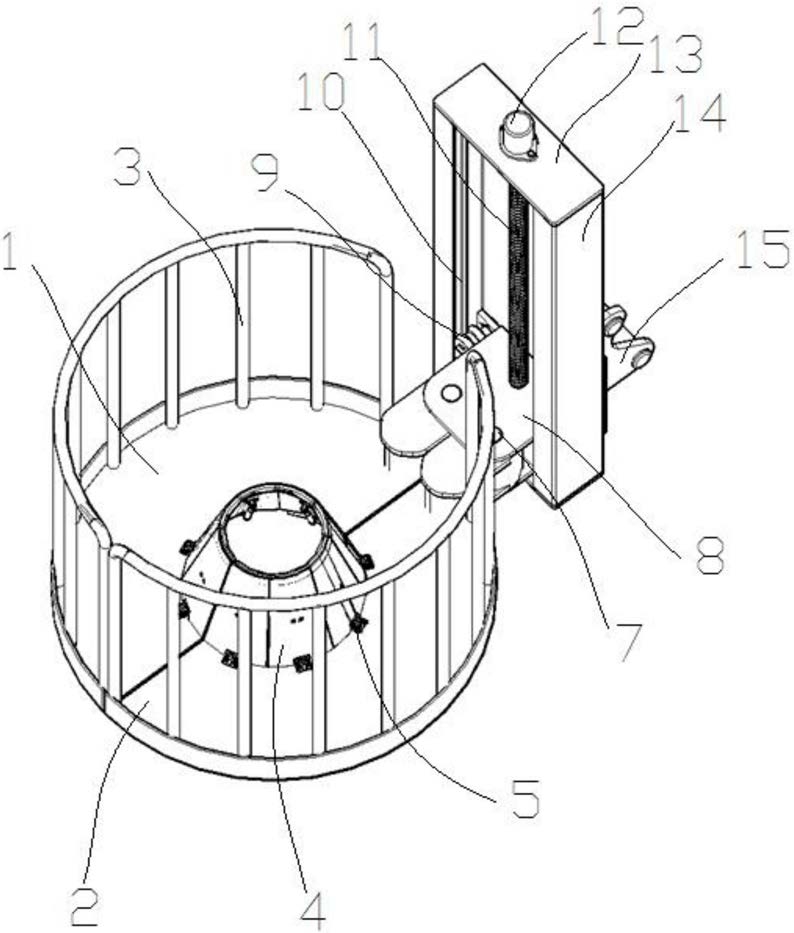

1.一种棕榈果采摘平台,其特征在于,包括固定支架(13)、升降底座(8)、液压马达(12)、液压油缸(6)、左平台底座(1)、右平台底座(2)和围板(4),所述固定支架(13)包括顶面、底面以及后侧面,所述固定支架(13)的后侧面固定设备安装座(15),所述固定支架(13)的顶面和底面之间设有蜗杆(11),所述蜗杆(11)顶端连接至液压马达(12);所述蜗杆(11)贯穿且通过螺纹牙套(18)固定安装升降底座(8),所述升降底座(8)随着蜗杆(11)的旋转在蜗杆上上下移动;

所述固定支架(13)包括顶面、底面之间设有两根平行的升降立柱(14);所述升降底座(8)的两侧分别通过安装座安装滑轮(9),所述滑轮(9)分别吻合安装在两根升降立柱(14)上设置的滑轨(10)内;

所述升降底座(8)上分别通过旋转销钉(7)安装左平台底座(1)和右平台底座(2),所述左平台底座(1)和右平台底座(2)都呈半圆环形且围合成完整的圆环;所述液压油缸(6)一端固定在左平台底座(1)的底面,另一端固定在右平台底座(2)的底面;所述围板(4)为若干块且底端安装在左平台底座(1)和右平台底座(2)的内圆的边缘处,且左平台底座(1)和右平台底座(2)上安装的围板(4)的顶端围合成一个完整的圆;

所述围板(4)的底端通过铰链安装在左平台底座(1)和右平台底座(2)上,且气动伸缩支撑杆(5)的一端通过转轴固定在围板(4)上,另一端通过转轴分别固定在左平台底座(1)和右平台底座(2)上;

所述蜗杆(11)底端安装在蜗杆导向衬套(17)内且通过锁紧螺钉(16)固定在固定支架(13)的底面上。

2.如权利要求1所述的一种棕榈果采摘平台,其特征在于,所述围板(4)顶端设有橡胶垫(21)。

3.如权利要求1所述的一种棕榈果采摘平台,其特征在于,所述左平台底座(1)和右平台底座(2)的外圆的边缘分别都固定安装防护围栏(3)。
